1、内核模块介绍

Linux提供了一种 需要时可以被动态加载和移除的代码的机制，这种机制称为模块（Module），内核模块具有以下两个特点：

• 模块本身不被编译入内核映像，从而使内核映像比较精简。
• 模块被加载后，其与其它内核进程没有区别。

内核模块的本质：一段隶属于内核的“动态”代码，与其它内核代码是同一个运行实体，共用同一套运行资源，只是存在形式上是独立的。

记住，内核模块的运行是在内核空间里的。

2、内核模块的结构

2.1 hello world例程

#include <linux/init.h>
#include <linux/module.h>/*/static int __init my_init(void){printk("Hello Driver initalized!\\n")return 0;
}static void __exit my_exit(void){printk("Hello Driver exit!\\n")
}module_init(my_init);
module_exit(my_exit);/*/MODULE_LICENSE("GPL");
MODULE_AUTHOR("Micher Lee");
MODULE_DESCRIPTION("");
MODULE_ALIAS("");

这是一个典型的内核模块，用注释符分隔成了三个部分。

• 第一部分为包含的头文件；
• 第二部分为模块的加载与制裁函数；
• 第三部分为许可权声明等描述信息。

而实际，只要记住模块三要素：入口函数 、出口函数、 MODULE__LICENSE

2.2 结构说明

2.2.1 包含库

#include <linux/module.h> //包含内核编程最常用的函数声明，如printk
#include <linux/kernel.h> //包含模块编程相关的宏定义，如：MODULE_LICENSE

2.2.2 __init的作用 :

int __init my_init(void){}；

1. __init 是一个宏，展开后为：attribute ((section (“.init.text”))) 实际是gcc的一个特殊链接标记
2. 指示链接器将该函数放置在 .init.text区段
3. 在模块插入时方便内核从ko文件指定位置读取入口函数的指令到特定内存位置

2.2.3 内核是裸机程序，不可以调用C库中printf函数来打印程序信息， Linux内核源码自身实现了一个用法与printf差不多的函数，命名为printk （k-kernel）， printk不支持浮点数打印。

2.2.4 __exit的作用：

void __exit my_exit(void){}；

1.__exit是一个宏，展开后为：attribute ((section (“.exit.text”))) 实际也是gcc的一个特殊链接标记
2.指示链接器将该函数放置在 .exit.text区段
3.在模块插入时方便内核从ko文件指定位置读取出口函数的指令到另一个特定内存位置

2.2.5 MODULE_LICENSE(字符串常量);

MODULE_LICENSE(“GPL”);

字符串常量内容为源码的许可证协议 可以是"GPL" “GPL v2” “GPL and additional rights” “Dual BSD/GPL” “Dual MIT/GPL” "Dual MPL/GPL"等, "GPL"最常用

其本质也是一个宏，宏体也是一个特殊链接标记，指示链接器在ko文件指定位置说明本模块源码遵循的许可证

2.2.6 module_init 宏

module_init(my_init);

1. 用法：module_init(模块入口函数名)
2. 对于静态加载的模块其本质是定义一个全局函数指针，并将其赋值为指定函数，链接时将地址放到特殊区段（.initcall段），方便系统初始化统一调用。
3. 对于动态加载的模块，由于内核模块的默认入口函数名是init_module,用该宏可以给对应模块入口函数起别名

2.2.7 module_exit宏

module_exit(myhello_exit);

1.用法：module_exit(模块出口函数名)
2.对于静态加载的模块其本质是定义一个全局函数指针，并将其赋值为指定函数，链接时将地址放到特殊区段（.exitcall段），方便系统必要时统一调用，实际上该宏在静态加载时没有意义，因为静态编译的驱动无法卸载。
3.对于动态加载的模块，由于内核模块的默认出口函数名是cleanup_module,用该宏可以给对应模块出口函数起别名

2.2.8 内核模块信息宏

MODULE_AUTHOR(字符串常量); //字符串常量内容为模块作者说明

MODULE_DESCRIPTION(字符串常量); //字符串常量内容为模块功能说明

MODULE_ALIAS(字符串常量); //字符串常量内容为模块别名

这些宏用来描述一些当前模块的信息，可选宏

这些宏的本质是定义static字符数组用于存放指定字符串内容，这些字符串内容链接时存放在.modinfo字段，可以用modinfo命令来查看这些模块信息，用法：modinfo 模块文件名

2.2.9 模块参数

• 说明
  模块也可以被传入参数。只是和函数传参的方式不同。其形式如下：
  module_param( name , type , perm);
  或
  module_param_array(数组name, type , 数组长度 ， perm);
  其中：
  name为全局变量名

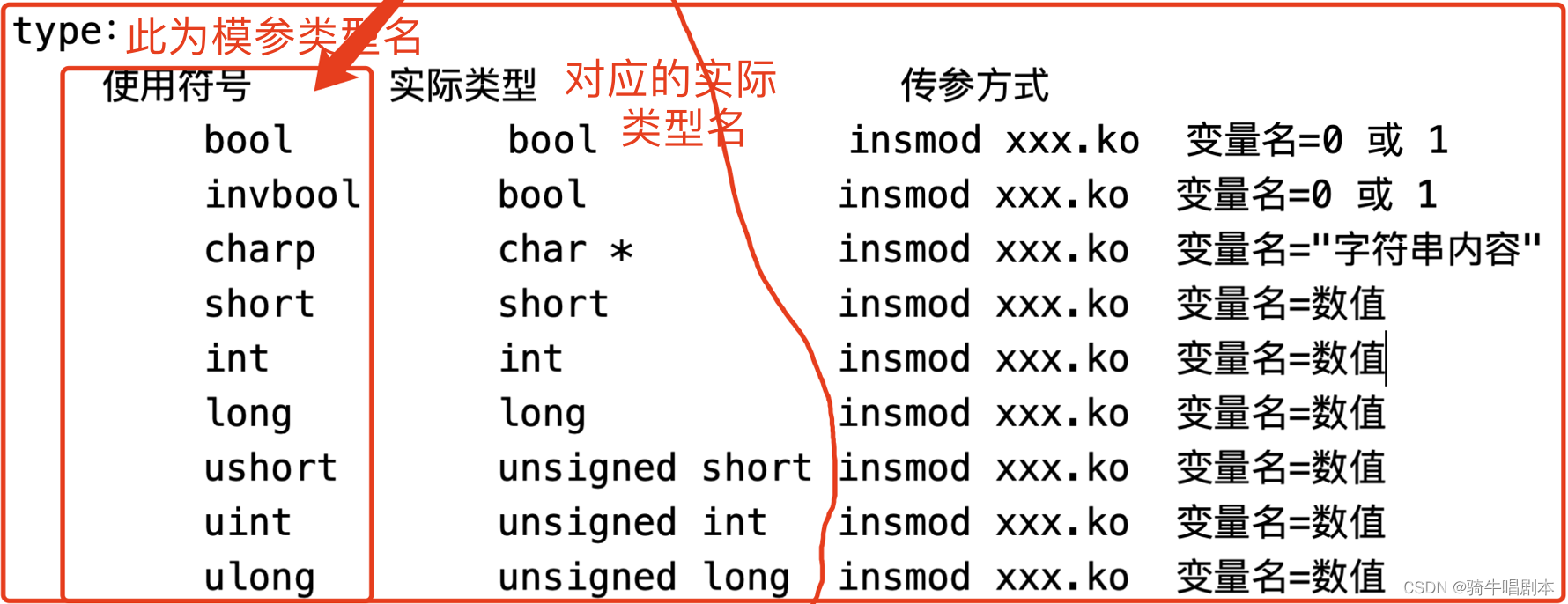

  type为全局变量的模参专用类型

perm为对应文件 /sys/module/对应模块名/parameters/变量名的操作权限。 一般赋值0664即可。
关于perm这里多解释一下：模块被加载后，在/sys/module目录下会出现以此模块名命名的目录。当perm不为0时，在此目录下还将出现parameters目录，基中包含一系列以参数名命名的文件节点。这些文件的权限值就是perm的值。

• 例子

/*模块名：book     编译后文件名为 book.ko   */
#include <linux/init.h>
#include <linux/module.h>static char *book_name = "hello";
module_param(book_name , charp , 0664);static int book_um = 400;
module_param(book_num , int , 0664);static init __init my_init(void){printk("book name:%s\\n", book_name);printk("book num :%d\\n", book_num);return 0
}static void __exit my_exit(void){}module_init(my_init);
module_exit(my_exit);
MODULE_LICENSE("GPL");

• 加载
  上面这段代码编译后的文件名为book.ko
  如果用 “ insmod book.ko ”来加载，则没有参数传入, 变量book_name及book_num的值是默认初始值。
  如果用 “ insmod book.ko book_name=“world” book_num=500 ” 语句来加载，则参数被传入。

2.2.10 导出符号

模块是内核的一部分，与内核是一个整体，因此就可以与内核其它程序去共享全局的符号。
Linux的“/proc/kallsyms”文件，对应着整个内核所有的符号表，它记录了符号以及符号所在在内存地址。

对于一个模块，可以通过如下的宏，将自身的符号导出到内核符号表中，可供其它内核进程使用。

• 导出语法
  EXPORT_SYMBOL(符号名)；
  EXPORT_SYMBOL_GPL(符号名)；
• 使用导出符号
  extern 符号名
• 编译及加载

• 案例

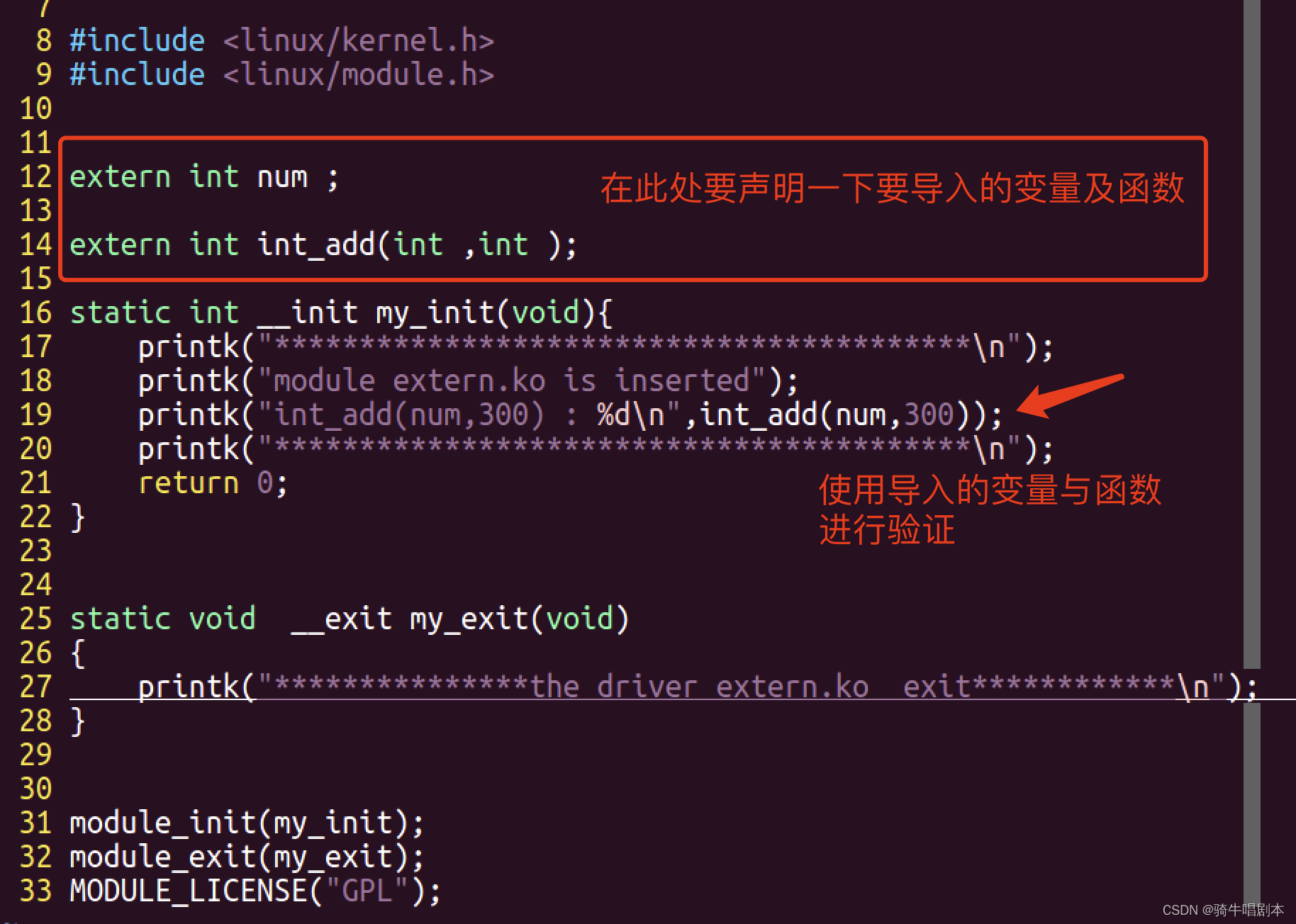

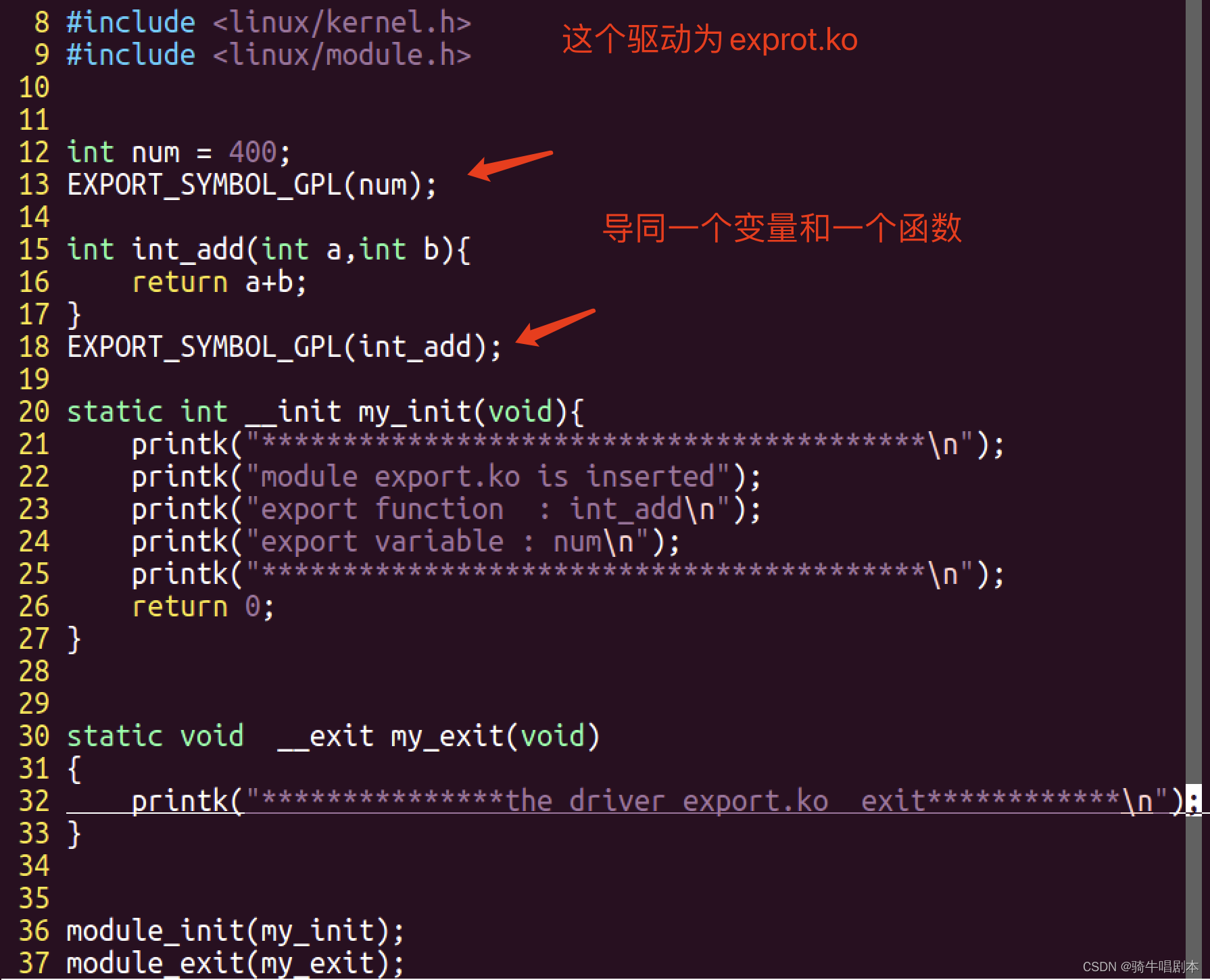

  下面有两种驱动， 一个export.c用于导出符号，另一个extern.c用于接收使用导出的符号。下面是源码

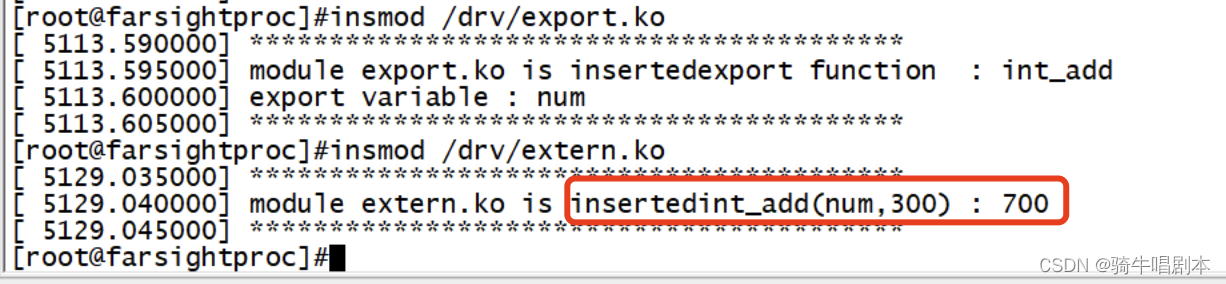

对两个驱动进行加载后的输出结果：

3、常用操作命令

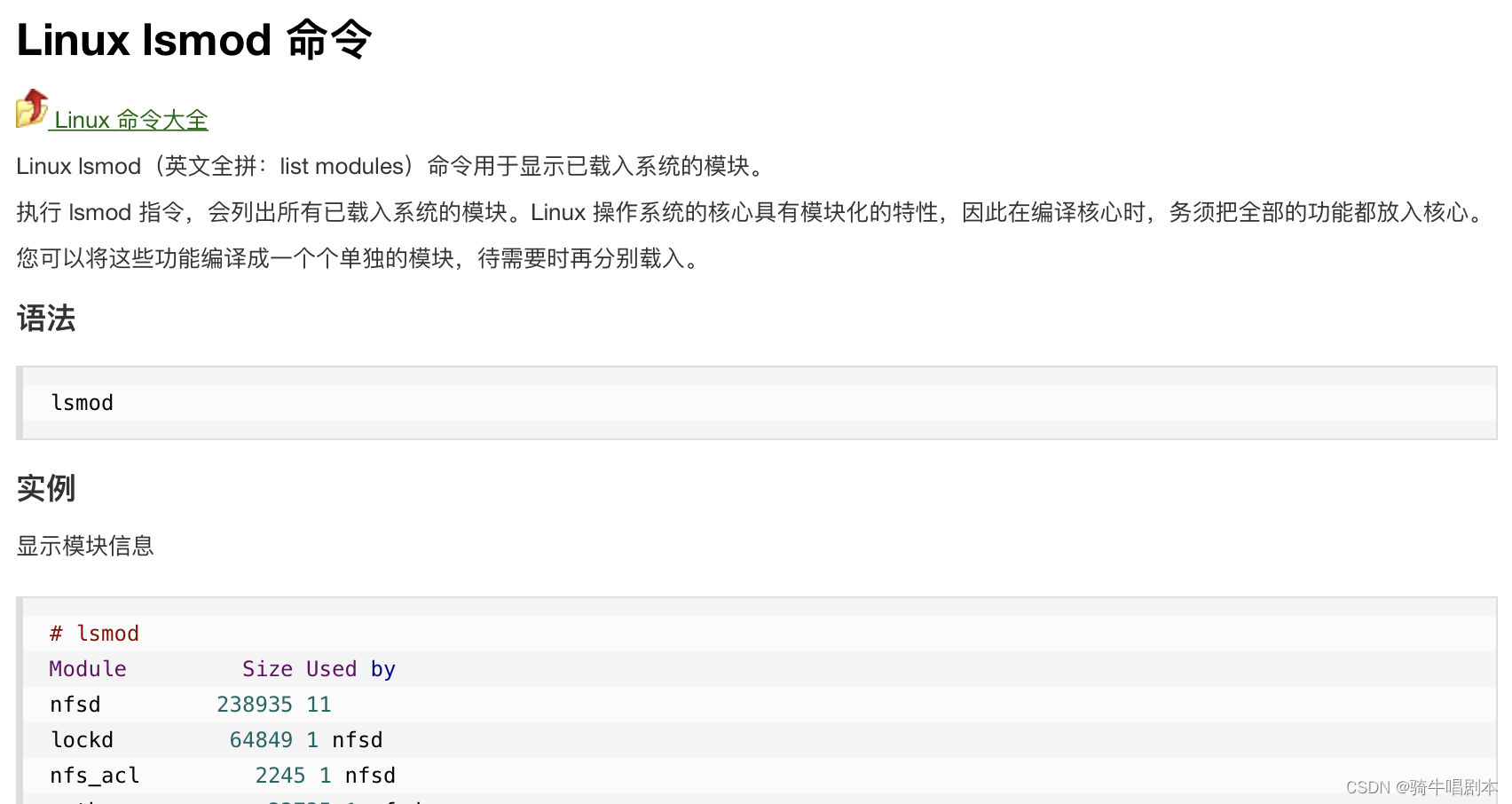

3.1 lsmod

3.2 insmod

3.3 rmmod

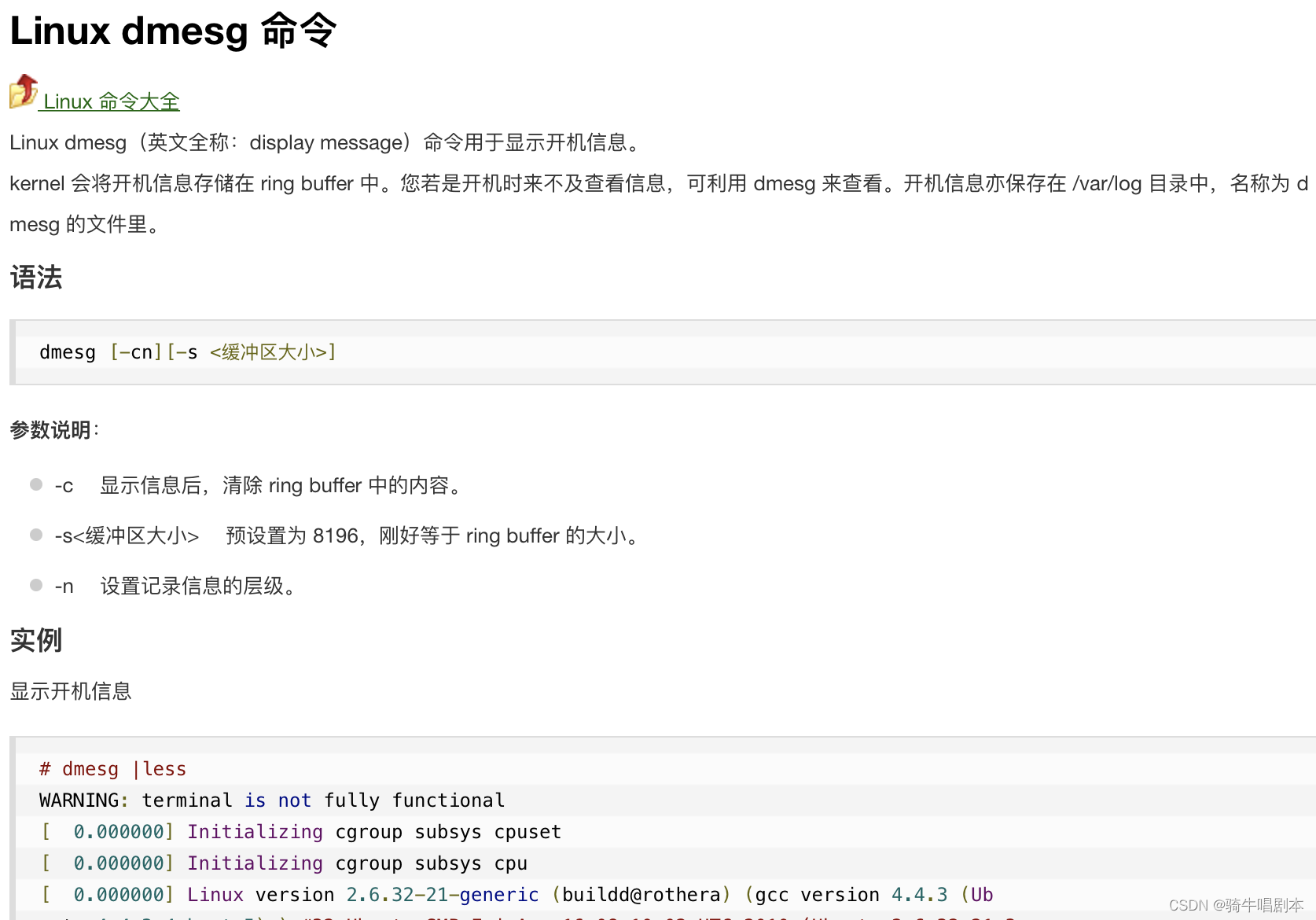

3.4 dmesg

3.5 modinfo

本篇结束
