【NVIDIA GPU 入门】综述

系列文章目录

  

文章目录

  • 系列文章目录
  • 前言
  • 一、概述
  • 二、GPU架构基础
    • 2.1 GPU概述
    • 2.2 GPU的架构
    • 2.3 自主查询GPU相关信息
  • 三、CUDA编程概念
    • 3.1 CUDA线程模型
    • 3.1 线程层次结构
    • 1.引入库
    • 2.读入数据
  • 总结
  • 参考文献

前言

  GPU作为机器学习的基础运算设备，基本上是无人不知无人不晓。可是你真的知道GPU的运行逻辑么？你真的会用GPU么？本文提供了GPU结构的背景知识、操作的执行方式以及深度学习操作的常见限制。

一、概述

  在推理特定层或神经网络使用给定 GPU 的效率时，理解 GPU 执行的基础知识很有帮助。本文将介绍：
   1. GPU的基本结构（GPU架构基础）
   2. 操作如何划分和并行执行（GPU 执行模型）
   3. 如何用算术强度估计性能限制（了解性能）
   4. 松散的深度学习操作类别和往往适用于每个类别的性能限制（DNN 操作类别）

二、GPU架构基础

2.1 GPU概述

  GPU（Graphics Processing Unit），又称显示核心、视觉处理器、显示芯片，是一种专门在个人电脑、工作站、游戏机和一些移动设备（如平板电脑、智能手机等）上做图像和图形相关运算工作的微处理器。
  我们通常所说的显卡，实际上是由GPU和显存共同构成的。


图1.某显卡内部结构

  总有人会用CPU和GPU进行对比。事实上，在同等的价格和功耗范围内 ，GPU 能够提供比 CPU 高得多的指令吞吐量和内存带宽，这使得许多应用可以利用这些优势在 GPU 上获得远超 CPU 的运算性能。
  GPU 和 CPU 之间的这种能力差异之所以存在，是因为它们的设计目标不同：

  • CPU 旨在以尽可能快的速度执行一系列线程，并且具有并行执行几十个这样线程的能力；
  • GPU 则旨在尽可能多的并行执行数千个线程（通过将更多的晶体管用于数据处理而不是数据缓存和流量控制，尽可能摊销，使数千个较慢的单线程能实现更大的数据吞吐量）。

  图 1 显示了 CPU 与 GPU 的芯片资源分布示例，可以看出GPU的运算核心数目是远远超过CPU的。


图1. CPU 与 GPU 整体架构对比

2.2 GPU的架构

  GPU主要由运算单元和层级存储结构（若干级存储器）组成。宏观上来说，NVIDIA GPU 由多个流式多处理器 SMs (Streaming Multiprocessors) 、片上 L2 缓存 (on-chip L2 cache) 和高带宽 DRAM (high-bandwidth DRAM) 组成。算术和其他指令由 SM 执行，数据和代码通过 L2 缓存从 DRAM 读取，如图2所示：


图2. GPU 架构简化视图

  每个 SM 都有自己的指令调度器和各种指令执行流水线。作为现代神经网络中最频繁的操作，乘、加两种运算扮演了FC层和CONV层构建块的角色，二者都可以视为向量点积的集合。
  下表显示了 NVIDIA 最近的 GPU 架构上针对每个 SM 单位时钟内的乘加运算数量。每个乘加包括两个操作，因此可以将表中的吞吐量乘以 2 以获得每个时钟的 FLOP 计数。再将这些乘以 SM 的数量和 SM 时钟速率可以获得 GPU 的 FLOPS 速率：

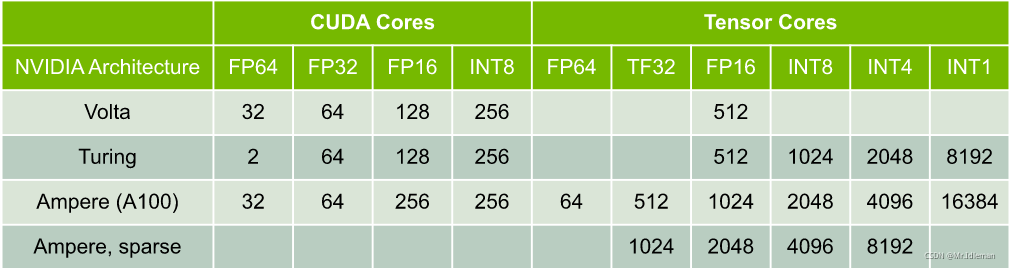

图3.每个 SM 单位时钟内的乘加运算数量

  如图3所示, FP16 操作可以在 Tensor Cores 或 CUDA Cores 中执行。此外，图灵架构可以在 Tensor Cores 或 CUDA Cores 中执行 INT8 操作。
  Tensor Cores 在 Volta GPU 架构中被引入，以加速机器学习和科学应用中的矩阵乘法和累加运算。这些指令对小矩阵块（例如，4x4 块）进行操作。注意，Tensor Cores 可以以比输入更高的精度计算和累加乘积。例如，在使用 FP16 输入进行训练期间，Tensor Cores 可以在不损失精度的情况下计算乘积并以 FP32 进行累加。而当数学运算不能用矩阵块来表述时，它们会在 CUDA Cores中执行。例如，2个半精度浮点型（FP16）张量的元素相加将由 CUDA Cores 执行，而不是由 Tensor Cores 执行。

2.3 自主查询GPU相关信息

  在Linux上，Nvidia 的 CUDA 默认自带nvidia-smi指令来查询GPU有关信息：
图4.使用 nvidia-smi 指令查询 GPU 信息
  但使用上述指令输出的结果是不含核心等信息的，这里如果我们需要查看相关信息，可以调用pycuda的driver模块查看，代码如下：
import pycuda.autoinit
import pycuda.driver as cuda (free,total)=cuda.mem_get_info()
print("Global memory occupancy:%f%% free"%(free*100/total)) for devicenum in range(cuda.Device.count()): device=cuda.Device(devicenum) attrs=device.get_attributes() #Beyond this point is just pretty printing print("\\n===Attributes for device %d: "%devicenum + str(device.name())) for (key,value) in attrs.items(): print(str(key)+':'+f"\\033[1;31m{str(value)}\\033[0m")

  输出结果如图所示：

Global memory occupancy:98.432977% free===Attributes for device 0: Tesla P100-PCIE-16GB
ASYNC_ENGINE_COUNT:2
CAN_MAP_HOST_MEMORY:1
CLOCK_RATE:1328500
COMPUTE_CAPABILITY_MAJOR:6
COMPUTE_CAPABILITY_MINOR:0
COMPUTE_MODE:DEFAULT
CONCURRENT_KERNELS:1
ECC_ENABLED:1
GLOBAL_L1_CACHE_SUPPORTED:1
GLOBAL_MEMORY_BUS_WIDTH:4096
GPU_OVERLAP:1
INTEGRATED:0
KERNEL_EXEC_TIMEOUT:0
L2_CACHE_SIZE:4194304
LOCAL_L1_CACHE_SUPPORTED:1
MANAGED_MEMORY:1
MAXIMUM_SURFACE1D_LAYERED_LAYERS:2048
MAXIMUM_SURFACE1D_LAYERED_WIDTH:32768
MAXIMUM_SURFACE1D_WIDTH:32768
MAXIMUM_SURFACE2D_HEIGHT:65536
MAXIMUM_SURFACE2D_LAYERED_HEIGHT:32768
MAXIMUM_SURFACE2D_LAYERED_LAYERS:2048
MAXIMUM_SURFACE2D_LAYERED_WIDTH:32768
MAXIMUM_SURFACE2D_WIDTH:131072
MAXIMUM_SURFACE3D_DEPTH:16384
MAXIMUM_SURFACE3D_HEIGHT:16384
MAXIMUM_SURFACE3D_WIDTH:16384
MAXIMUM_SURFACECUBEMAP_LAYERED_LAYERS:2046
MAXIMUM_SURFACECUBEMAP_LAYERED_WIDTH:32768
MAXIMUM_SURFACECUBEMAP_WIDTH:32768
MAXIMUM_TEXTURE1D_LAYERED_LAYERS:2048
MAXIMUM_TEXTURE1D_LAYERED_WIDTH:32768
MAXIMUM_TEXTURE1D_LINEAR_WIDTH:268435456
MAXIMUM_TEXTURE1D_MIPMAPPED_WIDTH:16384
MAXIMUM_TEXTURE1D_WIDTH:131072
MAXIMUM_TEXTURE2D_ARRAY_HEIGHT:32768
MAXIMUM_TEXTURE2D_ARRAY_NUMSLICES:2048
MAXIMUM_TEXTURE2D_ARRAY_WIDTH:32768
MAXIMUM_TEXTURE2D_GATHER_HEIGHT:32768
MAXIMUM_TEXTURE2D_GATHER_WIDTH:32768
MAXIMUM_TEXTURE2D_HEIGHT:65536
MAXIMUM_TEXTURE2D_LINEAR_HEIGHT:65000
MAXIMUM_TEXTURE2D_LINEAR_PITCH:2097120
MAXIMUM_TEXTURE2D_LINEAR_WIDTH:131072
MAXIMUM_TEXTURE2D_MIPMAPPED_HEIGHT:32768
MAXIMUM_TEXTURE2D_MIPMAPPED_WIDTH:32768
MAXIMUM_TEXTURE2D_WIDTH:131072
MAXIMUM_TEXTURE3D_DEPTH:16384
MAXIMUM_TEXTURE3D_DEPTH_ALTERNATE:32768
MAXIMUM_TEXTURE3D_HEIGHT:16384
MAXIMUM_TEXTURE3D_HEIGHT_ALTERNATE:8192
MAXIMUM_TEXTURE3D_WIDTH:16384
MAXIMUM_TEXTURE3D_WIDTH_ALTERNATE:8192
MAXIMUM_TEXTURECUBEMAP_LAYERED_LAYERS:2046
MAXIMUM_TEXTURECUBEMAP_LAYERED_WIDTH:32768
MAXIMUM_TEXTURECUBEMAP_WIDTH:32768
MAX_BLOCK_DIM_X:1024
MAX_BLOCK_DIM_Y:1024
MAX_BLOCK_DIM_Z:64
MAX_GRID_DIM_X:2147483647
MAX_GRID_DIM_Y:65535
MAX_GRID_DIM_Z:65535
MAX_PITCH:2147483647
MAX_REGISTERS_PER_BLOCK:65536
MAX_REGISTERS_PER_MULTIPROCESSOR:65536
MAX_SHARED_MEMORY_PER_BLOCK:49152
MAX_SHARED_MEMORY_PER_MULTIPROCESSOR:65536
MAX_THREADS_PER_BLOCK:1024
MAX_THREADS_PER_MULTIPROCESSOR:2048
MEMORY_CLOCK_RATE:715000
MULTIPROCESSOR_COUNT:56
MULTI_GPU_BOARD:0
MULTI_GPU_BOARD_GROUP_ID:0
PCI_BUS_ID:0
PCI_DEVICE_ID:4
PCI_DOMAIN_ID:0
STREAM_PRIORITIES_SUPPORTED:1
SURFACE_ALIGNMENT:512
TCC_DRIVER:0
TEXTURE_ALIGNMENT:512
TEXTURE_PITCH_ALIGNMENT:32
TOTAL_CONSTANT_MEMORY:65536
UNIFIED_ADDRESSING:1
WARP_SIZE:32

  这里我们可以重点关注到：

  1. 第3行：该GPU型号为 Tesla P100-PCIE-16GB GPU；
  2. 第17行：该 GPU 的 L2_CACHE 大小为 4194304 Bytes；
  3. 第74行：该 GPU 的多处理器（SM）数量为 56 个；
  4. 第71行、72行：该 GPU 的平均块最大线程数和平均多处理器最大线程数分别是1024和2048。

三、CUDA编程概念

3.1 CUDA线程模型

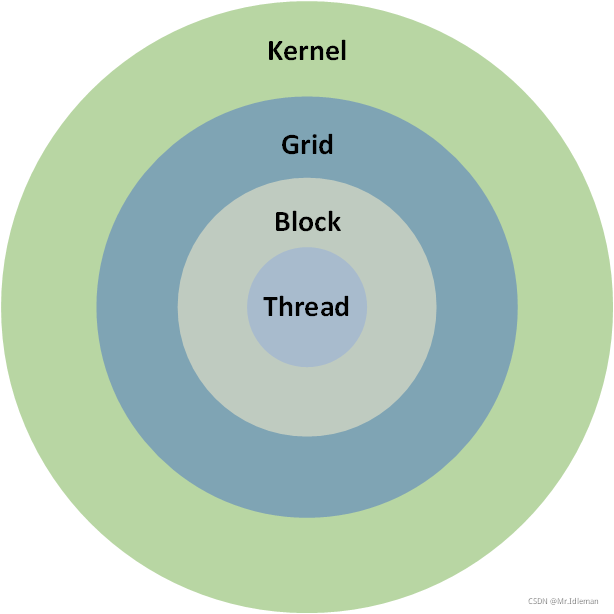

  CUDA的线程模型结构如下图所示，分别包括Thread（单个线程）、Thread Block（线程块）、Grid（线程网格）、Kernel（核心）：


图5. 线程块网络

  每个Thread和Block都有自己的ID，这样我们就可以通过ID找到对应的线程和线程块。

  1. Thread：线程。并行的基本单位
  2. Thread Block：线程块，互相合作的线程组。
    线程块有如下几个特点：
     a. 允许彼此同步
     b. 可以通过共享内存快速交换数据
     c. 以1维、2维或3维组织
  3. Grid：一组线程块。
     a. 以1维、2维组织
     b. 共享全局内存
  4. Kernel：在GPU上执行的核心程序，这个kernel函数是运行在某个Grid上的。
     One kernel ⇔\\Harr⇔ One Grid

3.1 线程层次结构

  

1.引入库

代码如下（示例）：

import pycuda.autoinit
import pycuda.driver as cuda (free,total)=cuda.mem_get_info()
print("Global memory occupancy:%f%% free"%(free*100/total)) for devicenum in range(cuda.Device.count()): device=cuda.Device(devicenum) attrs=device.get_attributes() #Beyond this point is just pretty printing print("\\n===Attributes for device %d: "%devicenum + str(device.name())) for (key,value) in attrs.items(): print(str(key)+':'+f"\\033[1;31m{str(value)}\\033[0m")

2.读入数据

代码如下（示例）：

data = pd.read_csv('https://labfile.oss.aliyuncs.com/courses/1283/adult.data.csv')
print(data.head())

该处使用的url网络请求的数据。

总结

提示：这里对文章进行总结：
例如：以上就是今天要讲的内容，本文仅仅简单介绍了pandas的使用，而pandas提供了大量能使我们快速便捷地处理数据的函数和方法。

参考文献

  1. NVIDIA Developer Guide：GPU Performance Background User Guide
  2. NVIDIA Developer Guide：NVIDIA CUDNN Documentation
  3. NVIDIA Developer Guide：CUDA TOOLKIT Documentation
  4. NVIDIA Datasheet: Volta-Architecture-Whitepaper
  5. NVIDIA Datasheet: Turing-Architecture-Whitepaper
  6. 知乎：【CUDA教程】一、认识cuda
  7. 知乎：NVIDIA GPU的一些解析（一）
  8. 知乎：NVIDIA GPU 架构梳理
  9. 知乎：请问英伟达GPU的tensor core和cuda core是什么区别？
  10. 百度百科：图形处理器
  11. CSDN：CUDA 编程概念简介，NVIDIA GPU显卡
