Baumer工业相机

Baumer工业相机堡盟相机是一种高性能、高质量的工业相机，可用于各种应用场景，如物体检测、计数和识别、运动分析和图像处理。

Baumer的万兆网相机拥有出色的图像处理性能，可以实时传输高分辨率图像。此外，该相机还具有快速数据传输、低功耗、易于集成以及高度可扩展性等特点。
​
Baumer工业相机的实时帧率是工业相机的一个重要参数，因为它影响相机准确捕捉快速移动物体或事件的能力。分辨率、图像质量和可用存储空间等因素也会影响工业相机的帧率。

Baumer工业相机的帧率的技术背景

工业相机的帧率是指相机每秒捕获的单个帧或图像的数量。

帧率越高，意味着摄像机每秒能够捕获更多的图像，从而使视频更流畅、更细腻。

工业相机的帧率取决于各种技术因素，如图像传感器技术、相机的处理速度，以及用于传输数据的连接方法。

图像传感器技术： 摄像机的帧率是由图像传感器读出图像像素数据的速度决定的。与CCD传感器相比，CMOS传感器提供更快的帧率，因为它们可以无损地读出像素。

处理速度：工业相机的帧率会受到相机处理能力的影响。较高的处理速度能使数据读出和传输更快，从而获得更高的帧率。

连接方法： 工业相机的帧率还取决于用于传输数据的连接方法。USB 3.0和千兆以太网提供更快的数据传输率，通常用于工业相机以实现更高的帧率。

总之，工业相机帧率的技术背景由图像传感器技术、处理速度和用于传输数据的连接方法决定。

Baumer工业相机的帧率计算方式

Baumer工业相机帧率的计算方式如下所示：

1. 确定相机的输出格式和分辨率，例如 1920*1080。

2. 然后查找相机的技术规格表，了解它的最大帧速率。最大帧速率是指相机能够捕获的每秒图像帧数的最大值。例如，相机的最大帧速率为 60 帧每秒。

3. 接下来，通过检查相机检测到考虑的接口，从相机中获取图像帧并计算每秒钟传输的帧数。

以通过USB3.0接口连接的标准分辨率相机为例，可以使用以下公式计算帧率：

实时帧数 = 最大帧速率 * 传输带宽利用率

传输带宽利用率 = (像素位深度 * 帧高 * 帧宽 * 实际传输速率) / 8

例如，如果选择了 8 位的像素位深度，相机输出的图像帧大小为 1920x1080 像素，并且实际传输速率为 300 MB/s，则传输带宽利用率为：

(8 * 1080 * 1920 * 300) / 8 = 150.7 MB/s

如果相机的最大帧速率为 60 帧每秒，则实时帧率为：

实时帧数 = 60 * 150.7 / 300 = 30 帧每秒

因此，这个相机在这种配置下的实时帧率为 30 帧每秒。

在BufferEvent声明显示FrameID

在回调函数里声明当前FrameID给予全局变量，C++调用代码如下所示：

.h文件声明：

public:static UINT ShowFrame_hThread1(LPVOID pParam);//该线程的调用函数 void SetShowFrame();//在这个函数中编写该线程需要完成的任务 double FrameID;CString m_CurframeID;CString m_Cursetframe;CString m_CurStreamBitrate;afx_msg void OnClose();

回调函数中给予FrameID赋值：

void BGAPI2CALL BufferHandler( void * callBackOwner, Buffer * pBufferFilled )
{CGigeDemoDlg* pDlg = (CGigeDemoDlg*)callBackOwner;unsigned char* imagebuffer = NULL;USES_CONVERSION;try{if(pBufferFilled == NULL){}else if(pBufferFilled->GetIsIncomplete() == true){// queue buffer againpBufferFilled->QueueBuffer();}else{			pDlg->FrameID= pBufferFilled->GetFrameID();                                                 //获取当前图像FrameID显示帧率int width = 0, height = 0;width = (int)pBufferFilled->GetWidth();height = (int)pBufferFilled->GetHeight();			//获取当前图像像素长宽CString PixelFormat1 = (CString)pBufferFilled->GetPixelFormat();							//获取当前图像像素格式imagebuffer = (BYTE*)((bo_int64)pBufferFilled->GetMemPtr()+pBufferFilled->GetImageOffset());//获取当前图像数据// queue buffer againpBufferFilled->QueueBuffer();}}catch (BGAPI2::Exceptions::IException& ex){CString str;str.Format(_T("ExceptionType:%s! ErrorDescription:%s in function:%s"),ex.GetType(),ex.GetErrorDescription(),ex.GetFunctionName());		}
}

新建线程去计算FrameID来计算帧率，C++调用代码如下所示：

void CGigeDemoDlg::OnBnClickedBtnplay()
{// TODO: 在此添加控件通知处理程序代码USES_CONVERSION;if(m_pDevice != NULL){try{m_pDevice->GetRemoteNode("TriggerMode")->SetString("Off"); //关闭触发模式，进入自由采集图片流模式m_pDevice->GetRemoteNode("AcquisitionStart")->Execute();#pragma region 线程显示帧率和网口数据通量(做参考)AfxBeginThread(ShowFrame_hThread1, (void*)this);			#pragma endregion }catch (BGAPI2::Exceptions::IException& ex){CString str1;str1.Format(_T("ExceptionType:%s! ErrorDescription:%s in function:%s"),ex.GetType(),ex.GetErrorDescription(),ex.GetFunctionName());MessageBox(str1);}}}

设计显示帧率的函数

通过计算FrameID的变化计算帧率，每1s重新计算一次

C++核心代码如下所示：

UINT CGigeDemoDlg::ShowFrame_hThread1(LPVOID pParam)
{CGigeDemoDlg *dlg = (CGigeDemoDlg *)pParam;dlg->SetShowFrame();return 0;
}void CGigeDemoDlg::SetShowFrame()
{try{bool m_bRun0 = true;while (m_bRun0){if(FrameID>0){double CurFrameID1 = FrameID;Sleep(1000);double CurFrameID2 = FrameID;double CalFrameID =(CurFrameID2-CurFrameID1)*1 ;BGAPI2::NodeMap* pDataStreamNodeList = m_pDataStream->GetNodeList();if (m_pDataStream->GetTLType() == "GEV") {float m_CurStreamBitrateDouble = pDataStreamNodeList->GetNode("Bitrate")->GetDouble();m_CurStreamBitrate.Format(_T("%.2f"),m_CurStreamBitrateDouble);GetDlgItem(IDC_STCURBITRATE)->SetWindowText(m_CurStreamBitrate+_T(" MBit/s"));}CString CurFameratestr;CurFameratestr.Format(_T("%.1f"),CalFrameID);m_Cursetframe = CurFameratestr;GetDlgItem(IDC_STCURFRAME)->SetWindowText(CurFameratestr);CString CurFamerateID;CurFamerateID.Format(_T("%.1f"),CurFrameID1);GetDlgItem(IDC_STCURFRAMEID)->SetWindowText(CurFamerateID);}}}catch (int e){MessageBox(_T("Camera SetShowimage Error"));}
}

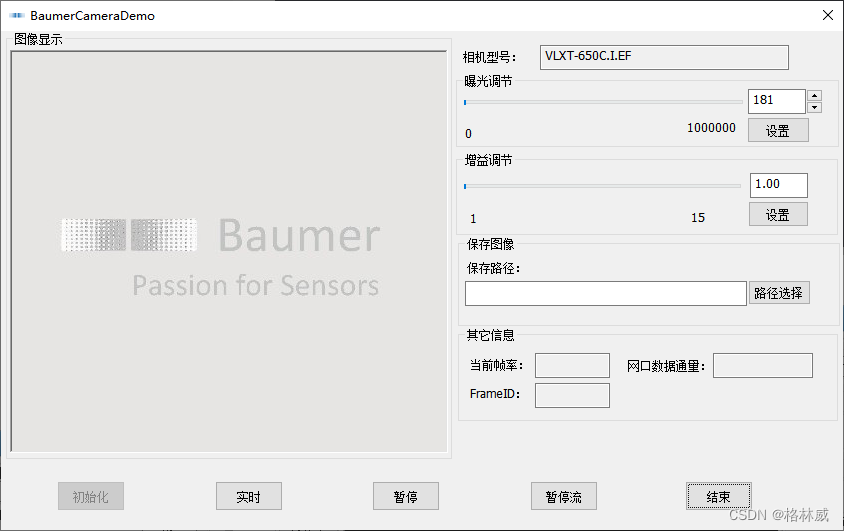

测试输出结果如下所示：

Baumer工业相机通过BGAPI SDK计算帧率的优势

使用带有软件开发工具包（SDK）的工业相机来计算实时帧率有几个优点：

1. 一致、准确的结果： 通过使用SDK，实时帧率可以在不同的系统或应用中准确和一致地计算。

2. 可定制的设置： SDK通常提供广泛的可定制设置，以调整相机设置、图像采集参数和其他影响帧率计算的变量。

3. 高速数据传输： 为高速成像而设计的工业相机通常提供快速的数据传输率，减少延迟并提高计算精度。

4. 多参数监控： 许多SDK使用户能够同时监测多个参数，包括帧率、温度和系统功率使用，确保相机的最佳性能和寿命。

5. 低延时控制： 一个SDK可以实现从远程系统对所有相机功能的低延迟控制，是闭环控制应用的理想选择，如实时检测或运动控制。
