五.microchip 代理贝能的sam d51(LQFP100PIN)与LAN9253 电机控制开发板使用总结（3）

网友: 文章列表 2024-03-21 17:16:42

五.microchip 代理贝能的sam d51(LQFP100PIN)与LAN9253 电机控制开发板使用总结（3）

五.microchip 代理贝能的sam d51(LQFP100PIN)与LAN9253 电机控制开发板使用总结（3）

3.4 板子相关外设配置

3.4.1 板子MCU硬件 的LAN9253连接接口

pin num pin id cus_name func mode dir latch push up push down dir str
1 PA00 GPIO_PA0_D0 GPIO IN Y NORMAL
2 PA01 GPIO_PA1 GPIO IN Y NORMAL
7 PA02 GPIO_PA2 GPIO IN Y NORMAL
8 PA03 GPIO_PA3 GPIO IN Y NORMAL
17 PA04 GPIO_PA4 GPIO IN Y NORMAL
18 PA05 GPIO_PA5 GPIO IN Y NORMAL
19 PA06 GPIO_PA6 GPIO IN Y NORMAL
20 PA07 GPIO_PA7_D7 GPIO IN Y NORMAL
26 PA08 GPIO_PA8_SPI_DATA GPIO IN/out Y NORMAL
32 PA10 GPIO_PB10_SPI_CLK GPIO IN/out Y NORMAL
33 PB11 GPIO_PB11_SPI_CS GPIO IN/out Y NORMAL
46 PA12 GPIO_PA12_D12 GPIO IN Y NORMAL
47 PA13 GPIO_PA13 GPIO IN Y NORMAL
48 PA14 GPIO_PA14 GPIO IN Y NORMAL
49 PA15 GPIO_PA15_D15 GPIO IN Y NORMA
52 PA16 GPIO_PA16_D8 GPIO IN Y NORMAL
53 PA17 GPIO_PA17 GPIO IN Y NORMAL
54 PA18 GPIO_PA18 GPIO IN Y NORMAL
55 PA19 GPIO_PA19_D11 GPIO IN Y NORMA
64 PB16 GPIO_PB16_RD GPIO OUT Y NORMA
65 PB17 GPIO_PB17_WR GPIO OUT Y NORMA
66 PB18 GPIO_PB18_CS GPIO OUT Y NORMA
78 PB22 GPIO_PB22_A1 GPIO OUT Y NORMA
79 PB23 GPIO_PB23_A2 GPIO OUT Y NORMA
80 PB24 GPIO_PB24_A3 GPIO OUT Y NORMA
21 PB25 GPIO_PB25_A4 GPIO OUT Y NORMA

3.4.2 MCU TCC–PWM 电机控制

在这里插入图片描述

PIN40–PC10–PWM0H

PIN41–PC11–PWM0L

PIN42–PC12–PWM1H

PIN43–PC13–PWM1L

PIN44–PC14–PWM2H

PIN45–PC15–PWM2L
在这里插入图片描述

Timer/Counter for Control applications (TCC) peripheral
在这里插入图片描述

3.4.2.1 应用调用例子

        /* Register callback function for period event */TCC0_PWMCallbackRegister(TCC_PeriodEventHandler, (uintptr_t)NULL);/* Read the period */period = TCC0_PWM24bitPeriodGet();/* Start PWM*/TCC0_PWMStart();

/**************************************** Check PWM outputs on pins* Channel 0 PWMH - PC04* Channel 0 PWML - PD11* Channel 1 PWMH - PD08* Channel 1 PWML - PB17* Channel 2 PWMH - PB14* Channel 2 PWML - PC22
***************************************//* Duty cycle increment value */
#define DUTY_INCREMENT (10U)/* Save PWM period */
uint32_t period;/* This function is called after TCC period event */
void TCC_PeriodEventHandler(uint32_t status, uintptr_t context)
{/* duty cycle values */static uint32_t duty0 = 0U;static uint32_t duty1 = 800U;static uint32_t duty2 = 1600U;TCC0_PWM24bitDutySet(TCC0_CHANNEL0, duty0);TCC0_PWM24bitDutySet(TCC0_CHANNEL1, duty1);TCC0_PWM24bitDutySet(TCC0_CHANNEL2, duty2);/* Increment duty cycle values */duty0 += DUTY_INCREMENT;duty1 += DUTY_INCREMENT;duty2 += DUTY_INCREMENT;if (duty0 > period)duty0 = 0U;if (duty1 > period)duty1 = 0U;if (duty2 > period)duty2 = 0U;}

3.4.3 MCU ADC–IA/IB/IC

在这里插入图片描述

15 PB08 IA

16 PB09 IB

97 PB00 IC

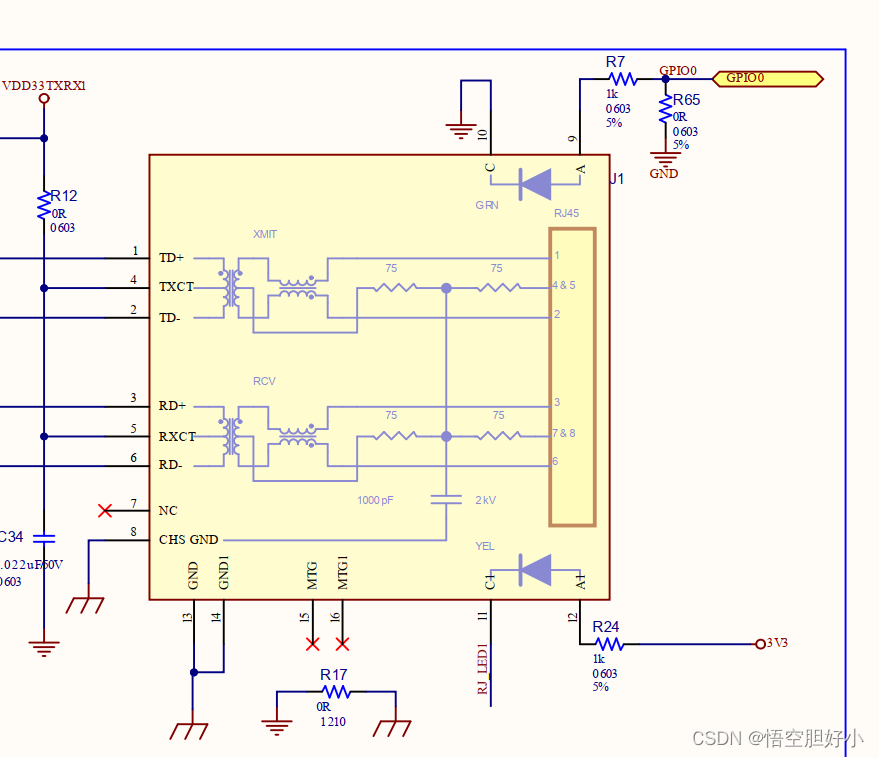

3.4.4 MCU GPIO–网卡指示灯

74 PA24 RJLED2

75 PA25 RJLED1
在这里插入图片描述

3.4.4.1 应用调用例子

/*** Macros for LED pin ***/
#define RJLED2_Set()               (PORT_REGS->GROUP[0].PORT_OUTSET = ((uint32_t)1U << 24U))
#define RJLED2_Clear()             (PORT_REGS->GROUP[0].PORT_OUTCLR = ((uint32_t)1U << 24U))
#define RJLED2_Toggle()            (PORT_REGS->GROUP[0].PORT_OUTTGL = ((uint32_t)1U << 24U))
#define RJLED2_OutputEnable()      (PORT_REGS->GROUP[0].PORT_DIRSET = ((uint32_t)1U << 24U))
#define RJLED2_InputEnable()       (PORT_REGS->GROUP[0].PORT_DIRCLR = ((uint32_t)1U << 24U))
#define RJLED2_Get()               (((PORT_REGS->GROUP[0].PORT_IN >> 24U)) & 0x01U)
#define RJLED2_PIN                  PORT_PIN_PA24#define RJLED1Set()               (PORT_REGS->GROUP[0].PORT_OUTSET = ((uint32_t)1U << 25U))
#define RJLED1_Clear()             (PORT_REGS->GROUP[0].PORT_OUTCLR = ((uint32_t)1U << 25U))
#define RJLED1_Toggle()            (PORT_REGS->GROUP[0].PORT_OUTTGL = ((uint32_t)1U << 25U))
#define RJLED1_OutputEnable()      (PORT_REGS->GROUP[0].PORT_DIRSET = ((uint32_t)1U << 25U))
#define RJLED1_InputEnable()       (PORT_REGS->GROUP[0].PORT_DIRCLR = ((uint32_t)1U << 25U))
#define RJLED1_Get()               (((PORT_REGS->GROUP[0].PORT_IN >> 25U)) & 0x01U)
#define RJLED1_PIN                  PORT_PIN_PA25

3.4.5 MCU EIC–KEY S1

按键中断

69 PB21 KEY1
在这里插入图片描述

默认1，按下按键0

3.4.5.1 应用调用例子

   EIC_CallbackRegister(EIC_PIN_5,EIC_User_Handler, 0);

static void EIC_User_Handler(uintptr_t context)
{
//    LED_Toggle();SERCOM0_USART_Write("EIC is ok!", sizeof"EIC is ok!");
}

3.4.5.2 板子没有复位按键，使用另外按键进行复位

static void EIC_User_Handler(uintptr_t context)
{
//    LED_Toggle();SERCOM0_USART_Write("EIC is ok!", sizeof"EIC is ok!");NVIC_SystemReset();
}

3.4.6 MCU key EIC -->evsys–>led tog

按键按下EIC中断，在中断处理函数中进行控制LED TOG.

那么是否有更好或者其他的方式呢？

按键按下，EIC输出到ev sys，ev sys直接进行控制LED TOG，不需要CPU参与。

当然也可以实现按键按下，产生EIC中断输出，在中断处理函数中进行控制LED TOG.

也同时可以EIC事件输出，ev sys直接进行控制LED TOG，不需要CPU参与。

https://www.microchip.com/forums/m1173949.aspx
