深度学习训练营_第J3周_DenseNet算法实战与解析

• 🍨 本文为🔗365天深度学习训练营 中的学习记录博客
• 🍖 原作者：K同学啊|接辅导、项目定制

本周主要研究DenseNet与ResNet的区别，并将其改进思路在YOLOv5网络进行应用，测试改进效果。

首先是用Tensorflow复现代码

class  DenseLayer(Model):def __init__(self,bottleneck_size,growth_rate):super().__init__()self.filters=growth_rateself.bottleneck_size=bottleneck_sizeself.b1=BatchNormalization()self.a1=Activation('relu')self.c1=Conv2D(filters=self.bottleneck_size,kernel_size=(1,1),strides=1)self.b2=BatchNormalization()self.a2=Activation('relu')self.c2=Conv2D(filters=32,kernel_size=(3,3),strides=1,padding='same')def call(self,*x):x=tf.concat(x,2)x=self.b1(x)x=self.a1(x)x=self.c1(x)x=self.b2(x)x=self.a2(x)y=self.c2(x)    return yclass DenseBlock(Model):def __init__(self,Dense_layers_num,growth_rate):#Dense_layers_num每个denseblock中的denselayer数，growthsuper().__init__()self.Dense_layers_num=Dense_layers_numself.Dense_layers=[]bottleneck_size=4*growth_ratefor i in range(Dense_layers_num):layer=DenseLayer(bottleneck_size,growth_rate)self.Dense_layers.append(layer)def call(self,input):x=[input]for layer in self.Dense_layers:output=layer(*x)x.append(output)y=tf.concat(x,2)return yclass Transition(Model):def __init__(self,filters):super().__init__()self.b=BatchNormalization()self.a=Activation('relu')self.c=Conv2D(filters=filters,kernel_size=(1,1),strides=1)self.p=AveragePooling2D(pool_size=(2,2),strides=2)def call(self,x):x=self.b(x)x=self.a(x)x=self.c(x)y=self.p(x)return y class DenseNet(Model):def __init__(self,block_list=[6,12,24,16],compression_rate=0.5,filters=64):super().__init__()growth_rate=32self.padding=ZeroPadding2D(((1,2),(1,2)))self.c1=Conv2D(filters=filters,kernel_size=(7,7),strides=2,padding='valid')self.b1=BatchNormalization()self.a1=Activation('relu')self.p1=MaxPooling2D(pool_size=(3,3),strides=2,padding='same')self.blocks=tf.keras.models.Sequential()input_channel=filtersfor i,layers_in_block in enumerate(block_list):if i<3 :self.blocks.add(DenseBlock(layers_in_block,growth_rate))block_out_channels=input_channel+layers_in_block*growth_rateself.blocks.add(Transition(filters=block_out_channels*0.5))if i==3:self.blocks.add(DenseBlock(Dense_layers_num=layers_in_block,growth_rate=growth_rate))self.p2=GlobalAveragePooling2D()self.d2=Dense(1000,activation='softmax') def call(self,x):x=self.padding(x)x=self.c1(x)x=self.b1(x)x=self.a1(x)x=self.p1(x)x=self.blocks(x)x=self.p2(x)y=self.d2(x)return y
model=DenseNet()

DenseNet网络大体由多个Dense模块组成，模块之间用Transition层连接。
Transition层包含一个1x1卷积层+一个池化层
Transition层作用详解：

DenseNet整体结构：

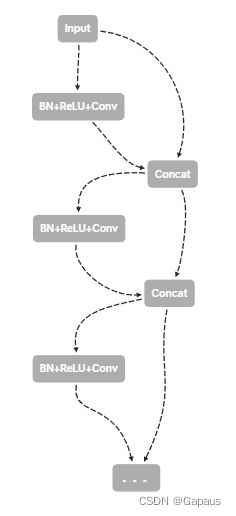

可以看到相对于ResNet，DenseNet每个Dense模块都是一种“全连接”的状态，不过仔细想一下，转化到网络结构中其实不是这样表示的，换句话说，代码里并不需要把各个层都向后连接到后面每一层。实际上只需要一种如下图的实现方式：（下图仅为简化结构图，DenseNet的模型中为了简化计算，将Dense模块内设计为BottleNeck结构）

右侧一路concat下去就实现了理论图上每层都向下连接到所有后面层的操作。
另外注意到，这里用到了ResNetv2的先BN+ReLU，再卷积的这种“预激活”策略。

下面进行在YOLOv5网络上的改进测试，由于上周进行了ResNetv2的预激活模块的该井测试，结果显示效果有所退化，所以此次改进不完全依照DenseNet，只借鉴其稠密连接的策略，而卷积模块Conv仍使用传统的先卷积再BN+ReLU的顺序。

实际的模型与上图有一定偏差，因为要涉及到concat试保证w,h尺寸一致的问题，具体backbone如下图：

下面是网络模型配置文件

# YOLOv5 🚀 by Ultralytics, GPL-3.0 license# Parameters
nc: 80  # number of classes
depth_multiple: 1.0  # model depth multiple
width_multiple: 1.0  # layer channel multiple
anchors:- [10,13, 16,30, 33,23]  # P3/8 大物体- [30,61, 62,45, 59,119]  # P4/16 中物体- [116,90, 156,198, 373,326]  # P5/32 小物体# YOLOv5 v6.0 backbone
backbone:# [from, number, module, args] 【输入层号（-1表示上一层），本层有几个BottleNeck，本层类型，本层需要的参数】[[-1, 1, Conv, [32, 6, 2, 2]],  # 0[-1, 1, nn.MaxPool2d, [2, 2]], # 1[0, 1, Conv, [32, 3, 2]],      # 2[[1, 2], 1, Concat, [1]],      # 3[-1, 3, C3, [64]],             # 4[[3, 4], 1, Concat, [1]],      # 5[-1, 1, Conv, [128, 3, 2]],    # 6[5, 1, nn.MaxPool2d, [2, 2]],  # 7[[6, 7], 1, Concat, [1]],      # 8[-1, 6, C3, [256]],            # 9[[8, 9], 1, Concat, [1]],      # 10[-1, 1, Conv, [512, 3, 2]],    # 11[10, 1, nn.MaxPool2d, [2, 2]], # 12[[11, 12], 1, Concat, [1]],    # 13[-1, 9, C3, [1024]],           # 14[-1, 1, Conv, [512, 1, 1]],    # 15[[13, 14], 1, Concat, [1]],    # 16[-1, 1, Conv, [1024, 3, 2]],   # 17[-1, 3, C3, [1024]],           # 18[-1, 1, SPPF, [1024, 5]],      # 19]
#注：backbone和head中的bottleneck是两种结构
# YOLOv5 v6.0 head
head:[[-1, 1, Conv, [512, 1, 1]],    # 20[-1, 1, nn.Upsample, [None, 2, 'nearest']],  # 21[[-1, 15], 1, Concat, [1]],    # 22[-1, 3, C3, [512, False]],     # 23[-1, 1, Conv, [256, 1, 1]],    # 24[-1, 1, nn.Upsample, [None, 2, 'nearest']],  # 25[[-1, 9], 1, Concat, [1]],     # 26[-1, 3, C3, [256, False]],     # 27[-1, 1, Conv, [256, 3, 2]],    # 28[[-1, 24], 1, Concat, [1]],    # 29[-1, 3, C3, [512, False]],     # 30[-1, 1, Conv, [512, 3, 2]],    # 31[[-1, 20], 1, Concat, [1]],    # 32[-1, 3, C3, [1024, False]],    # 33[[27, 30, 33], 1, Detect, [nc, anchors]],    # 34]

很遗憾，效果不如原版
