一起学 WebGL：动态绘制点

大家好，我是前端西瓜哥。上一篇文章讲解了如何绘制一个点。但这个点的信息是写死在渲染器源码中的，也就是硬编码。

这是系列文章，如果你是初学者，你需要看上一篇文章才好理解这节课的内容。

《一起学 WebGL：绘制一个点》

如果我们要频繁地改变点的位置去绘制，根据我们之前学到的知识点，那只能通过替换整个着色器代码字符串，不断地编译的方式去修改了，非常不便。

这节课我们会通过 JavaScript 给着色器动态提供数据，而不需要重新编译着色器。

静态绘制点

先贴上上篇文章的静态写法。

demo 地址：

https://codesandbox.io/s/webgl-hui-zhi-yi-ge-dian-2-bpwz8p

/*** wegbl 绘制一个点*//** @type {HTMLCanvasElement} */
const canvas = document.querySelector("canvas");
const gl = canvas.getContext("webgl");const vertexShaderSrc = `
attrs
void main() {gl_Position = vec4(0.0, 0.0, 0.0, 1.0);gl_PointSize = 20.0;
}
`;const fragmentShaderSrc = `
void main() {gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
}
`;/**** 渲染器生成处理 ****/
// 创建顶点渲染器
const vertexShader = gl.createShader(gl.VERTEX_SHADER);
gl.shaderSource(vertexShader, vertexShaderSrc);
gl.compileShader(vertexShader);
// 创建片元渲染器
const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
gl.shaderSource(fragmentShader, fragmentShaderSrc);
gl.compileShader(fragmentShader);
// 程序对象
const program = gl.createProgram();
gl.attachShader(program, vertexShader);
gl.attachShader(program, fragmentShader);
gl.linkProgram(program);
gl.useProgram(program);
gl.program = program;/** 画布绘制 **/
// 清空画布，并指定颜色
gl.clearColor(0, 0, 0, 1);
gl.clear(gl.COLOR_BUFFER_BIT);
// 绘制点
gl.drawArrays(gl.POINTS, 0, 1);

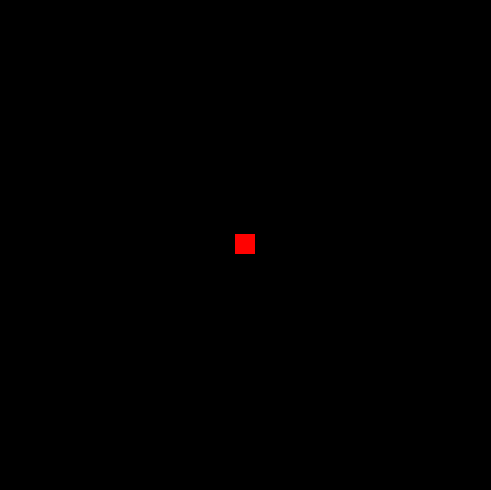

渲染结果：

外部传递点的位置信息

下面我们希望顶点着色器的点的坐标可以通过 JavaScript 动态地修改。

加入 attribute 变量

修改顶点着色器的代码：

const vertexShaderSrc = `
attribute vec4 a_Position;
void main() {gl_Position = a_Position;gl_PointSize = 20.0;
}
`;

这里西瓜哥我将原本的 vec4 类型的写死的颜色值，换成了一个变量 a_Position。attribute 是存储限定符，表示变量是 attribute 类型，它用于描述顶点数据，值可以通过外部传递被修改。后面我们从外部拿到这个变量，传入我们想要的值。

vec4 则是变量类型，表示一个有四个分量的矢量。

变量通常会用 a_ 作为前缀，表示该变量是 attribute 类型。

外部修改 attribute

然后是在 JavaScript 代码中获取这个 a_Position 变量，并传一个值给它。

const a_Position = gl.getAttribLocation(gl.program, "a_Position");
gl.vertexAttrib3f(a_Position, 0, 0.5, 0);

第一行 gl.getAttribLocation 方法的作用，是从 gl.program 程序对象中，取出一个名为 “a_Position” 的 attribute 变量的地址。如果找到，会返回一个大于等于 0 的值，找不到会返回 -1。

第二行，gl.vertexAttrib3f 就是根据地址给 a_Position 变量赋予值。a_Position 是 4 个浮点数组成的矢量类型，我们这里并没有传 4 个值，只传了 3 个。最后一个值对坐标系来说并无意义，但在矩阵变换时会用到，不提供会被自动填充为默认的 1.0。

你也可以用 gl.vertexAttrib4f 提供完成的 4 个浮点数，或者用 gl.vertexAttrib1f 或 gl.vertexAttrib2f 提供第一个或前两个浮点数。缺少的 y、z 默认会用 0.0，z 则使用 1.0。

这里我们给 y 设置了 0.5，渲染结果为：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-IWGvk6Gy-1680927888376)(https://fe-watermelon.oss-cn-shenzhen.aliyuncs.com/image-20230408103759064.png)]

关于坐标系的文章

《一起学 WebGL：坐标系》

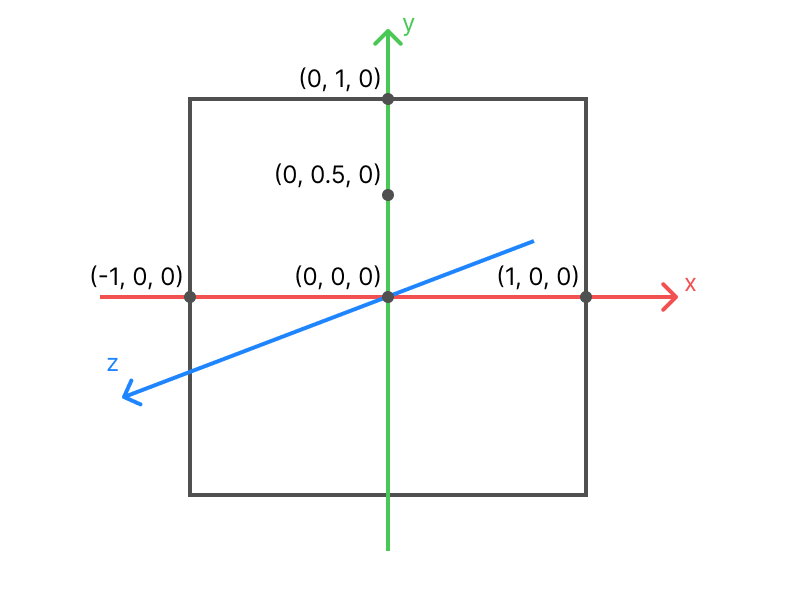

补充一下 WebGL 的坐标系图示：

完整代码：

/*** wegbl 绘制一个点*//** @type {HTMLCanvasElement} */
const canvas = document.querySelector("canvas");
const gl = canvas.getContext("webgl");const vertexShaderSrc = `
attribute vec4 a_Position;
void main() {gl_Position = a_Position;gl_PointSize = 20.0;
}
`;const fragmentShaderSrc = `
void main() {gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
}
`;/**** 渲染器生成处理 ****/
// 创建顶点渲染器
const vertexShader = gl.createShader(gl.VERTEX_SHADER);
gl.shaderSource(vertexShader, vertexShaderSrc);
gl.compileShader(vertexShader);
// 创建片元渲染器
const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
gl.shaderSource(fragmentShader, fragmentShaderSrc);
gl.compileShader(fragmentShader);
// 程序对象
const program = gl.createProgram();
gl.attachShader(program, vertexShader);
gl.attachShader(program, fragmentShader);
gl.linkProgram(program);
gl.useProgram(program);
gl.program = program;/** 修改着色器的 attribute */
const a_Position = gl.getAttribLocation(gl.program, "a_Position");
gl.vertexAttrib3f(a_Position, 0, 0.5, 0);/** 画布绘制 **/
// 清空画布，并指定颜色
gl.clearColor(0, 0, 0, 1);
gl.clear(gl.COLOR_BUFFER_BIT);
// 绘制点
gl.drawArrays(gl.POINTS, 0, 1);

demo 地址：

https://codesandbox.io/s/webgl-dong-tai-hui-zhi-dian-5cdped?file=/index.js

不断修改位置信息

下面我们用一个定时器，不断地修改点的位置。

代码实现：

/*** webgl 动态绘制点 + 定时器*//** @type {HTMLCanvasElement} */
const canvas = document.querySelector("canvas");
const gl = canvas.getContext("webgl");const vertexShaderSrc = `
attribute vec4 a_Position;
void main() {gl_Position = a_Position;gl_PointSize = 20.0;
}
`;const fragmentShaderSrc = `
void main() {gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
}
`;/**** 渲染器生成处理 ****/
// 创建顶点渲染器
const vertexShader = gl.createShader(gl.VERTEX_SHADER);
gl.shaderSource(vertexShader, vertexShaderSrc);
gl.compileShader(vertexShader);
// 创建片元渲染器
const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
gl.shaderSource(fragmentShader, fragmentShaderSrc);
gl.compileShader(fragmentShader);
// 程序对象
const program = gl.createProgram();
gl.attachShader(program, vertexShader);
gl.attachShader(program, fragmentShader);
gl.linkProgram(program);
gl.useProgram(program);
gl.program = program;/** 修改着色器的 attribute */
const a_Position = gl.getAttribLocation(gl.program, "a_Position");let x = -1;
let y = -1;setInterval(() => {gl.vertexAttrib3f(a_Position, x, y, 0);x += 0.25;if (x > 1) x = -1;y += 0.25;if (y > 1) y = -1;/** 画布绘制 **/// 清空画布，并指定颜色gl.clearColor(0, 0, 0, 1);gl.clear(gl.COLOR_BUFFER_BIT);// 绘制点gl.drawArrays(gl.POINTS, 0, 1);
}, 180);

在定时器中，我们不断地修用 gl.vertexAttrib3f 修改点的位置，并重绘画布。

demo 地址：

https://codesandbox.io/s/webgl-dong-tai-hui-zhi-dian-ding-shi-qi-gnjx3t

渲染效果：

还修改点的大小的版本：

https://codesandbox.io/s/g4ft9m

结尾

我是前端西瓜哥，欢迎关注我，学习更多前端知识。

下一节我们将学习如何动态修改片元着色器中点的颜色。
