前言
本文所有的资料已打包上传
实验源码，包含4个实验+数据+软件
实验报告：包含四个实验报告

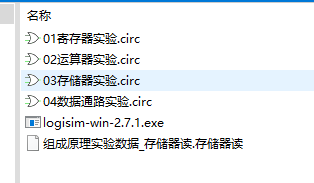

源码文件展示
实验一 寄存器实验
实验二 运算器实验
实验三 存储器实验
实验四 数据通路实验
课程报告部分展示
实验一 寄存器实验
实验目的
理解寄存器的操作模式，寄存器的作用是用于保存数据；
理解总线的连接方式，寄存器在总线连接方式下如何使用；
掌握数据的直传输出，左移输出和右移输出
实验内容及结果

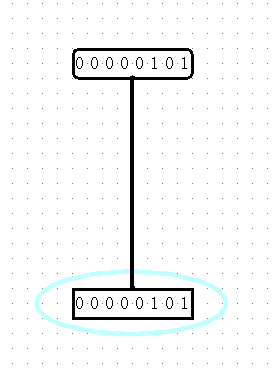

直传电路
测试测试，输入00001010，应输出
输出正确
左移电路
测试数据：输入：10001001 应输出：00010010
输出正确

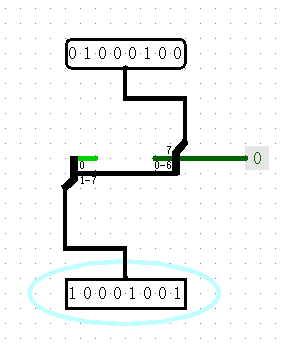

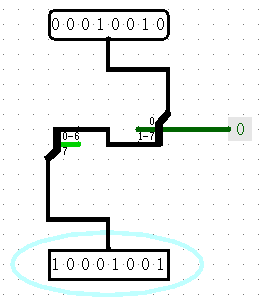

右移电路
测试数据：输入：10001001 应输出：01000100
输出正确
选择电路
测试数据：选择C电路，输入10，应C端为1
实验过程分析与讨论
问题：知道左移和右移的原理，但是不知道如何在logism里实现。
解决：在老师的指导下和同学的帮助下，了解到了这个功能，分路器，可以通过这个完成左移和右移

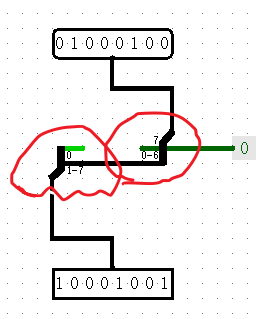

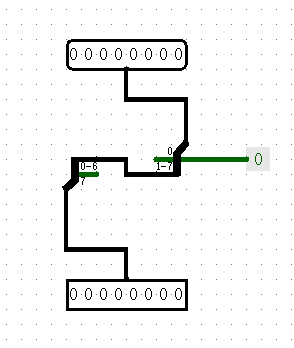

如图，分路器可以控制输入几位数据且通过几位通道处理这些数据
例如右移电路中，因为第0位要移除，所以只接收1-7位，再通过分路器接收，对应的接收到0-6位上，因为是逻辑移位，所以直接在高位补0，最后输出
实验二 运算器实验
实验目的
了解模型机中算术、逻辑运算单元的控制方法。
实验内容及结果

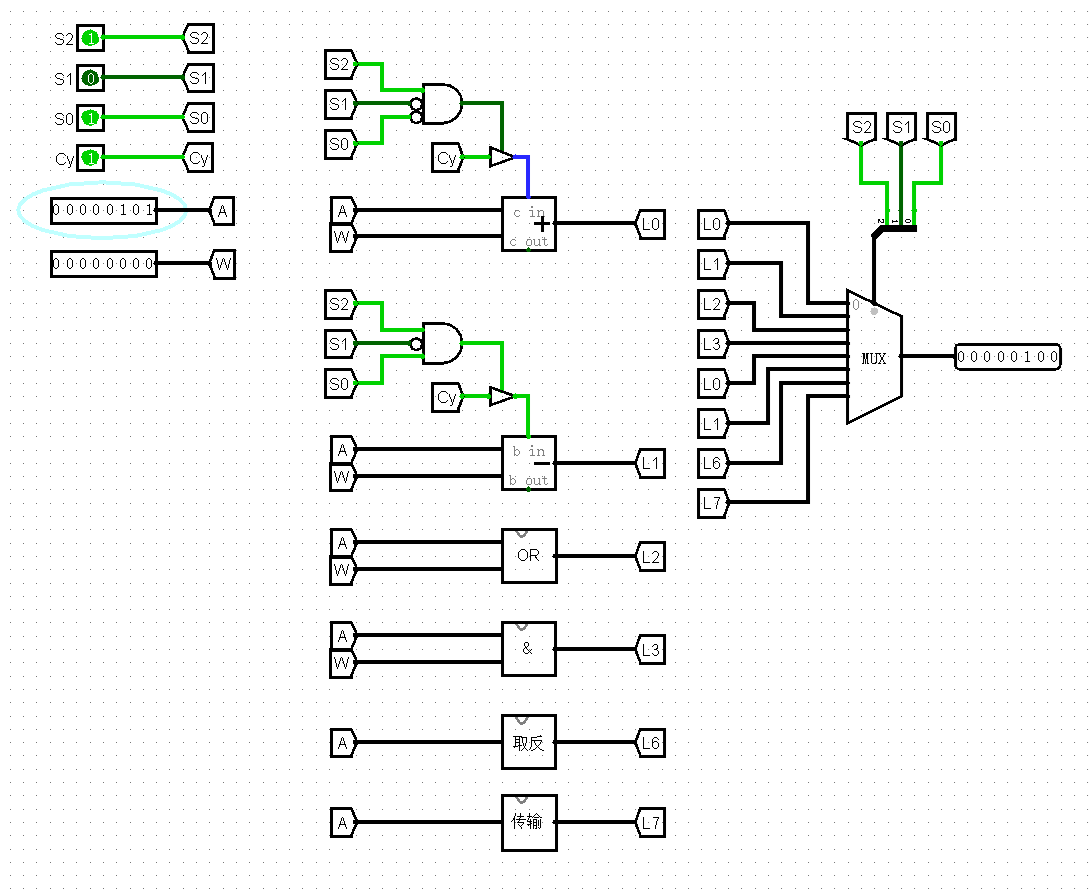

多功能运算器
或运算
与运算
取反运算
传输
主要程序
测试
无进位加法运算
输入：
A：01110111
W：00000001
OP:000
应输出：01111000

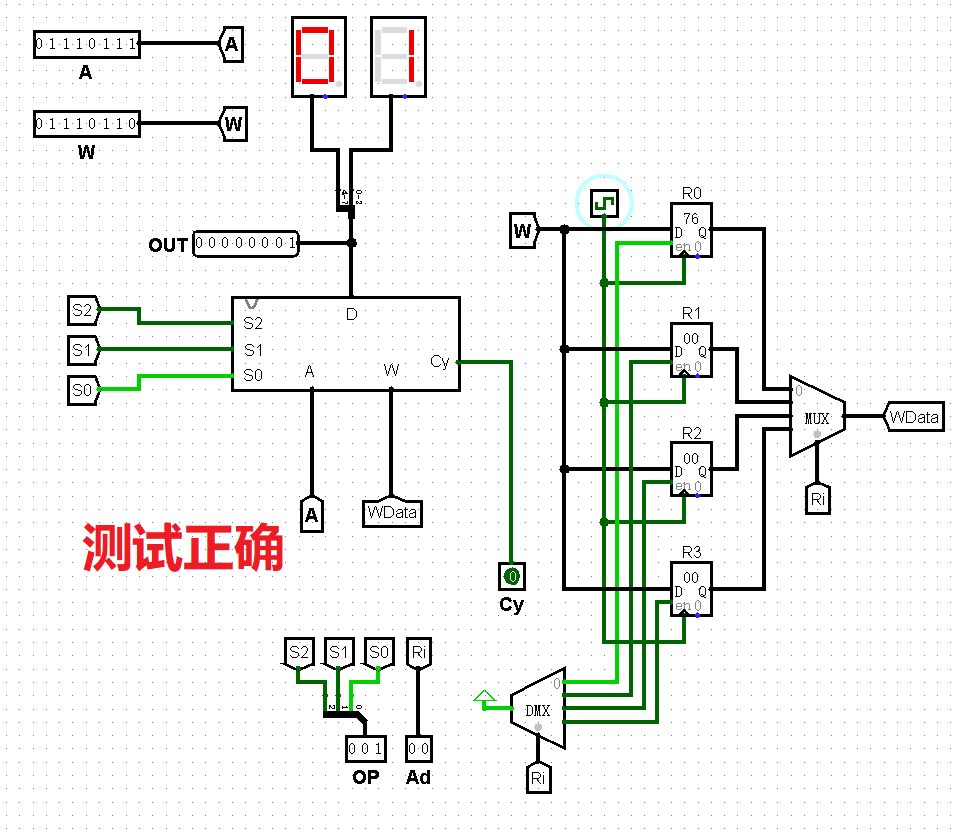

无借位减法运算
输入：
A：01110111
W：01110110
OP:001
应输出：01110001

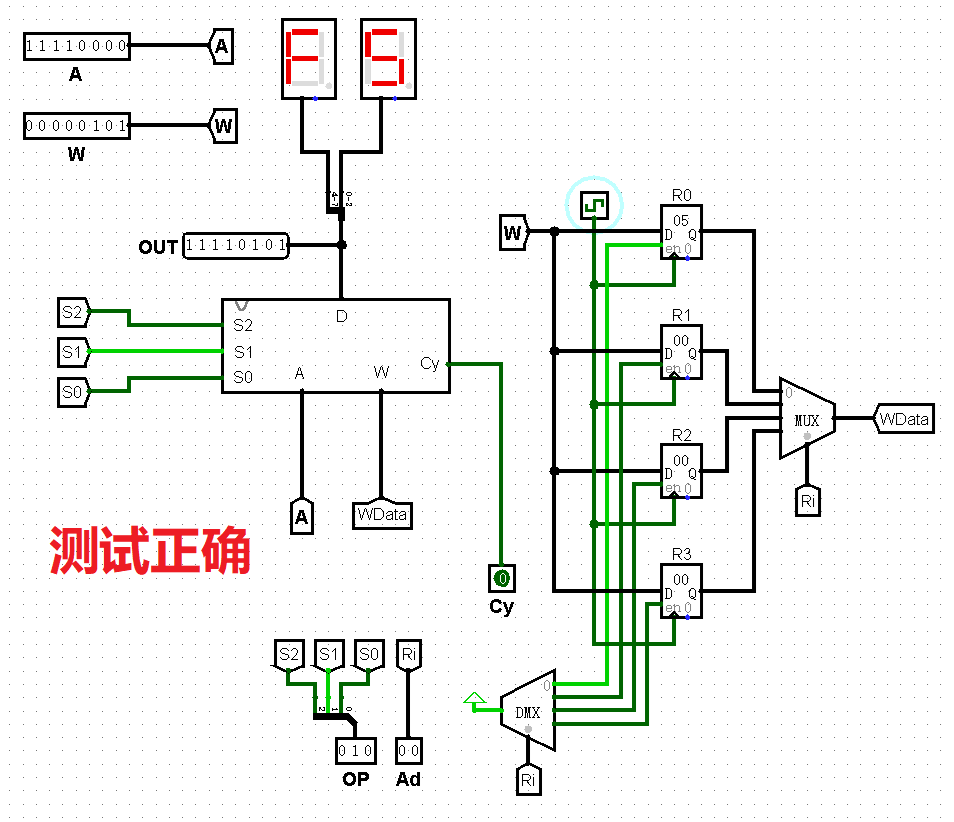

与运算
输入：
A：11110000
W：00000101
OP：010
应输出：11110101

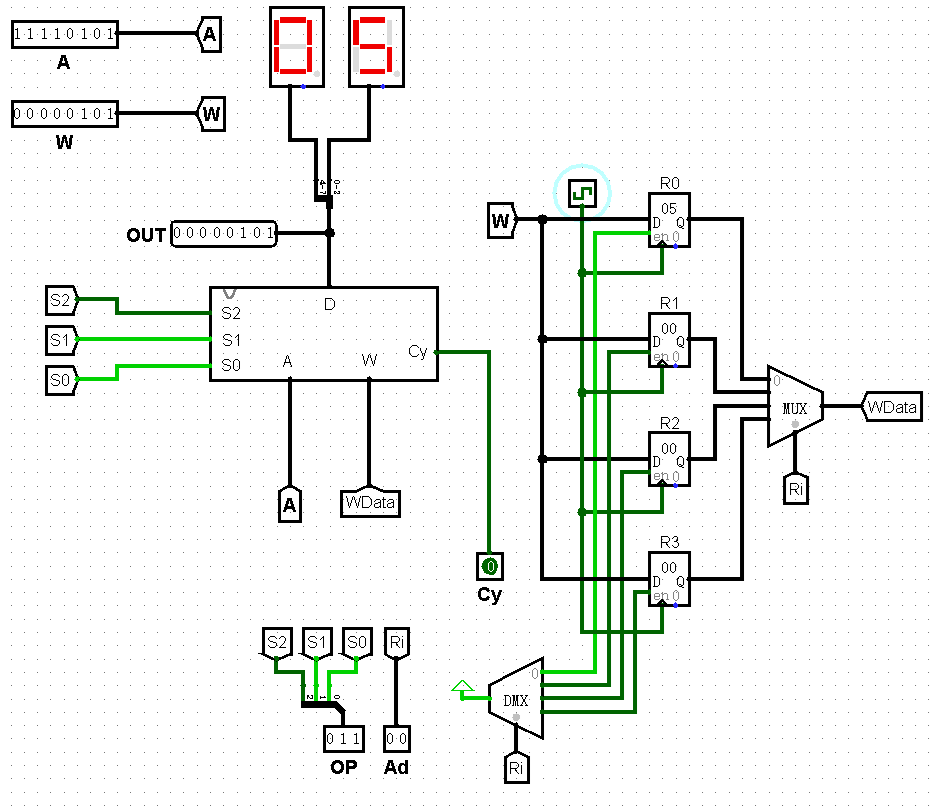

或运算
输入：
A：11110101
W：00000101
OP：011
应输出：00000101

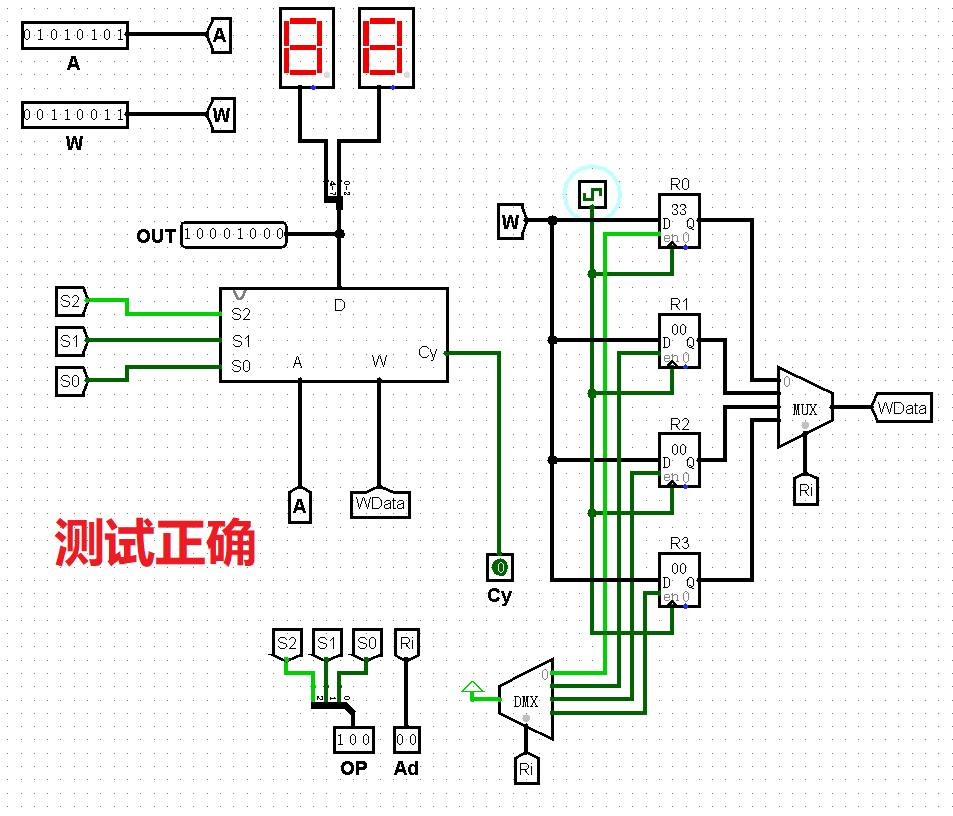

带进位加运算
输入：
A：01010101
W：00110011
OP：100
Cy：0
应输出：10001000

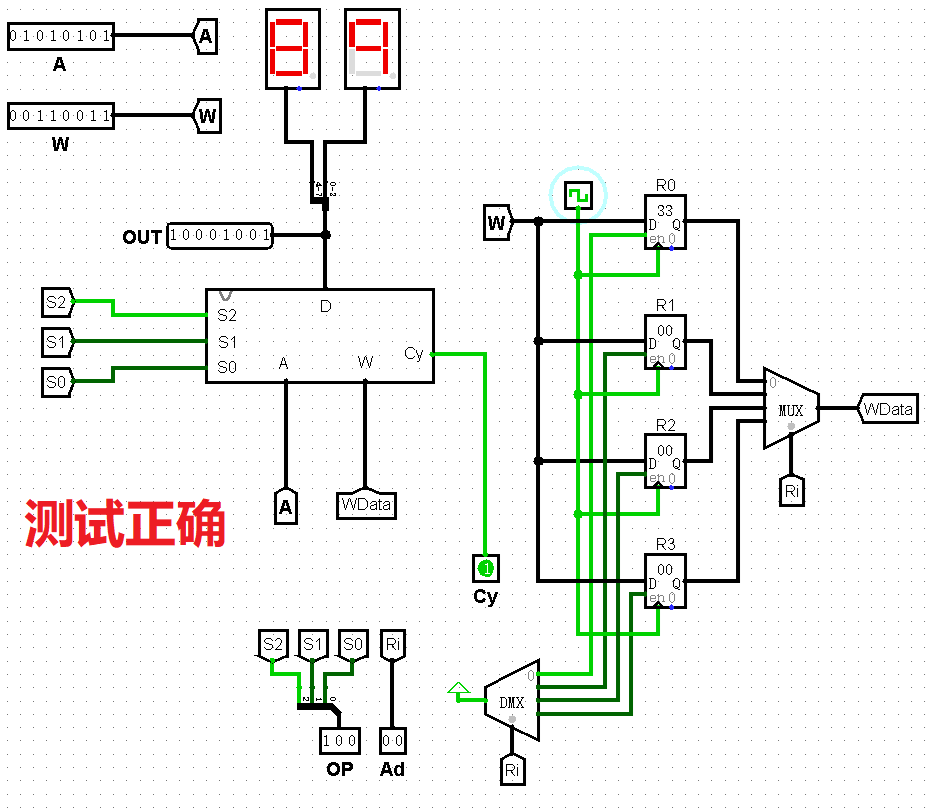

输入：
A：01010101
W：00110011
OP：100
Cy：1
应输出：10001001

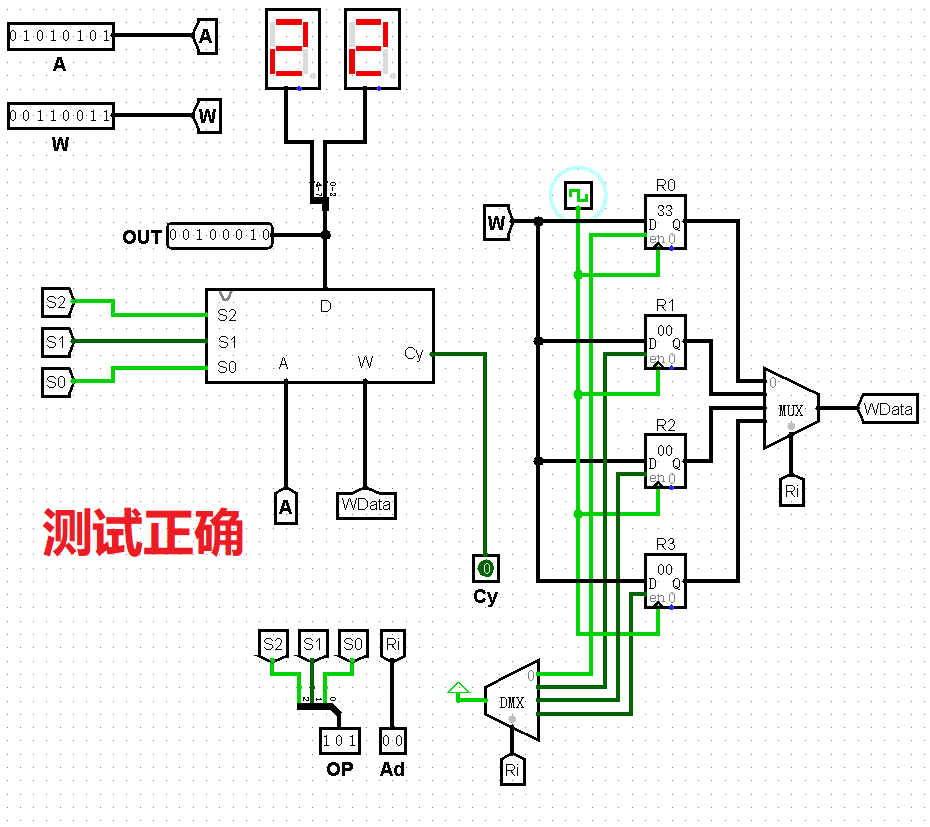

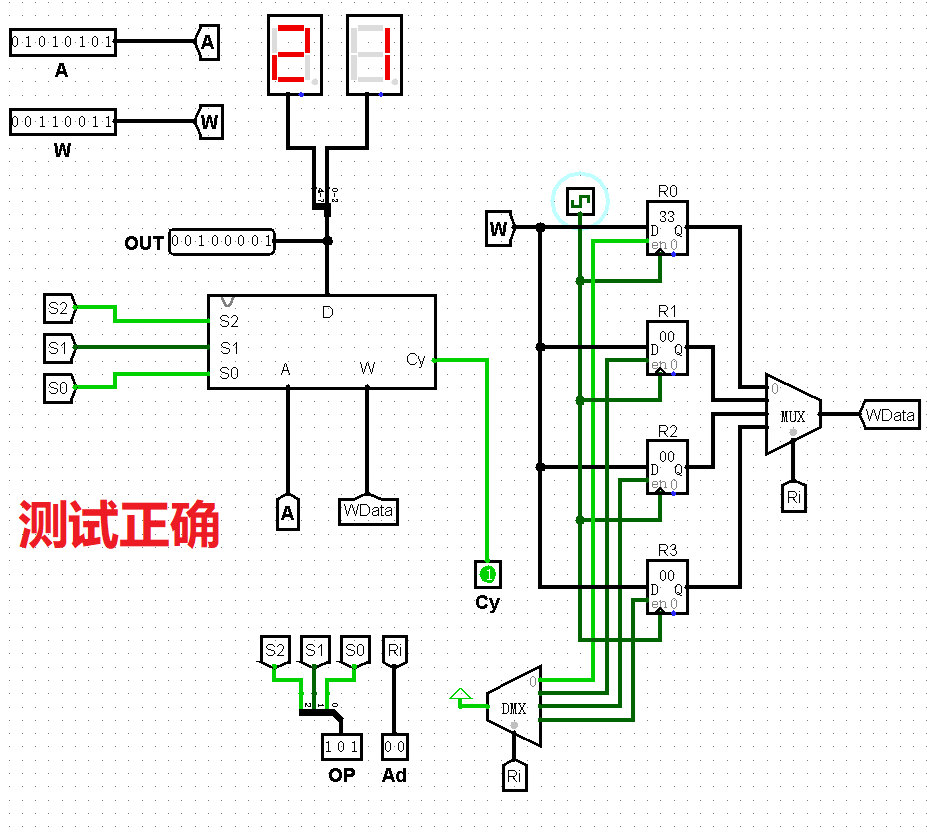

带借位减运算
输入：
A：01010101
W：00110011
OP：101
Cy：0
应输出：00100010
输入：
A：01010101
W：00110011
OP：101
Cy：1
应输出：00100010
取反运算
输入：
A：01010101
OP：110
Cy：0
应输出：10101010
实验过程分析与讨论
实验过程：
-
完成各小功能模块，最后在main中组装 -
依次输入A，W，OP，点开时钟，得出结果，验证结果准确性
问题：连线完成后看起来太乱了，无法调试
解决：用通道连接，简化线路，而且使用方便
实验三 存储器实验
实验目的
理解寄存器的操作模式，寄存器的作用是用于保存数据；
理解总线的连接方式，寄存器在总线连接方式下如何使用；
掌握数据的直传输出，左移输出和右移输出
学会对MAR寄存器的使用，并读出数据到MDR寄存器
学会存储器的写入数据操作，并能选中相应地址单元，把MDR寄存器数据写入到存储器中
掌握存储器数据端口的双向控制模式
学会设计时序电路，并利用相应的时序电路，控制存储器的读、写操作
实验内容及结果
见文档

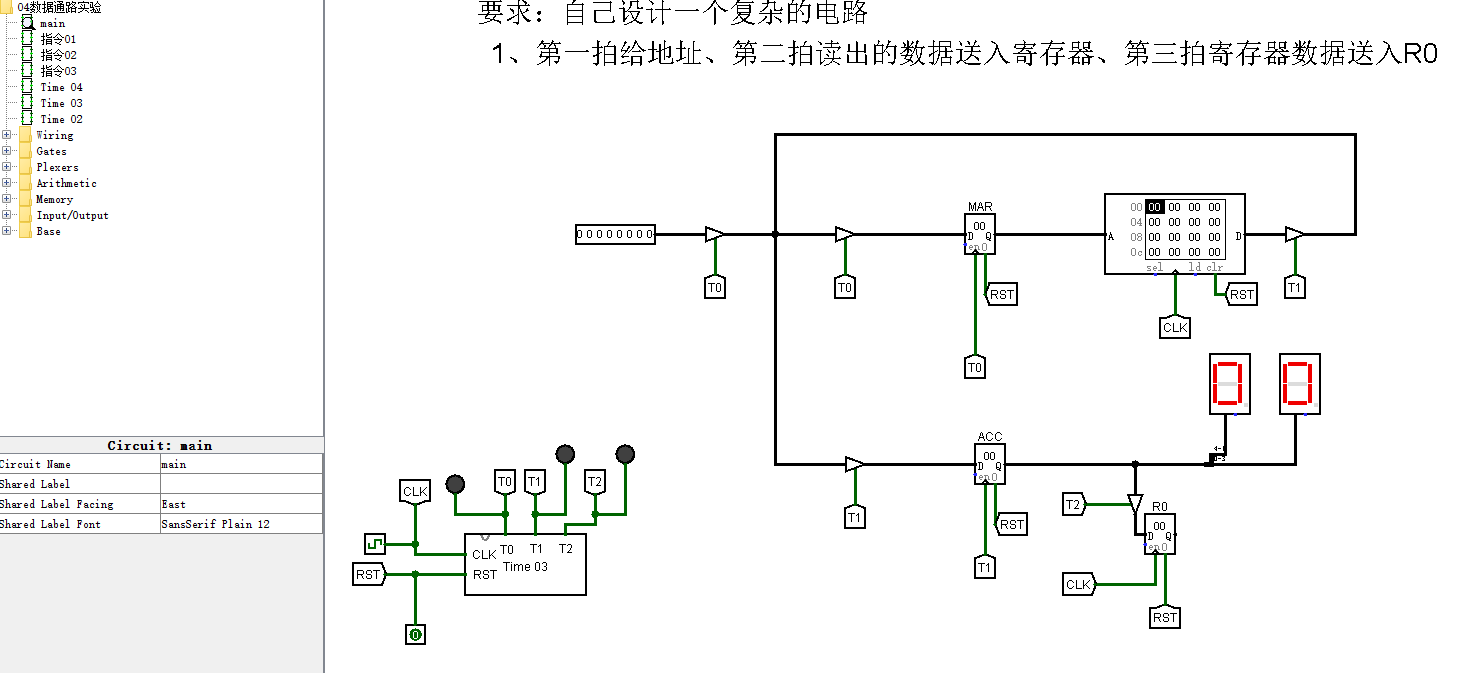

实验四 数据通路实验
实验目的
理解寄存器的操作模式，寄存器的作用是用于保存数据；
理解总线的连接方式，寄存器在总线连接方式下如何使用；
掌握数据的直传输出，左移输出和右移输出
实验内容及结果
见文档
