使用 EasyX 实现 UI 原理教程（章三 基础 UI 程序的结构与基础按钮）

一篇适合普通大一大二学生（指需要使用 EasyX 构建普通小界面来完成小作业）阅读的文章，在阅读完本文以后，你们已经具备了构造一个适合自己作业中的 UI 库的能力，而往后的所有章节，难度将会提高，所学习的知识对于你用 EasyX 来实现小作业（甚至是部分大作业）没有任何帮助，只会徒增学习成本，特此做出提醒。

正文

在开始第三章的学习之前，我们先来理解几个概念：

1. 父与子

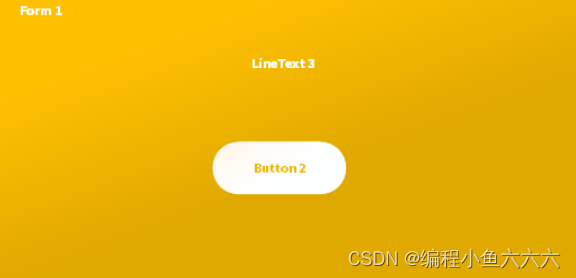

 图上所示，Form 1 窗口下有一 LineText 3 控件与 Button 2 控件，假设 LineText 3 与 Button 2 是 Form1 下一控件，那么我们便说 Form 1 是 LineText 3 与 Button 2 的“父亲”，相对的 LineText 3 与 Button 2 我们叫做“儿子”，专业点说 LineText 3 与 Button 2 是 Form 1 的子控件，Form 1 是 Button 2 与 LineText 3 的父窗口。

1. 事件（Event）

如果你有略微接触过 Win32 Api 的话，你肯定知道“事件”的概念，事件，简单来说就是用户的任意交互（例如：点击鼠标，移动鼠标，按下键盘），或者是一些提示消息，你可以把你的程序想象成人体的神经系统，你的函数 / 类就是神经元细胞，函数 / 类之间的通信就是基于事件（Event）。

在前两章中，我们已经学会了触发器以及绘图单元的相关知识，所以今天我们来正式进入 UI 的大门，首先我们要了解的是 UI 的基础结构。

我们需要了解 UI 是如何处理鼠标消息并且将它传递给控件的，不知道读者是否还记得我们第一章里边是如何实现触发器的 is_trigger 函数与 main 函数的，忘记了也没关系我把代码放在下面。

// rectangle_trigger 的 is_trigger 函数
bool is_trigger(ExMessage message)
{// 判断鼠标是否在矩形范围内return (message.x >= x && message.x <= x + width &&message.y >= y && message.y <= y + height);
}

int main()
{initgraph(640, 480, SHOWCONSOLE);setfillcolor(WHITE);// 绘制矩形和圆fillrectangle(40, 40, 90, 90);solidellipse(120, 40, 160, 80);// 测试触发器rectangle_trigger  rect_trigger(40, 40, 50, 50);geometry_trigger   geom_trigger(shape_geometry::CIRCLE, {120 - 20, 40 - 20, 40, 40, 20});ExMessage message;while (true){getmessage(&message);if (message.message == WM_LBUTTONDOWN){if (rect_trigger.is_trigger(message) == true){printf("■");}if (geom_trigger.is_trigger(message) == true){printf("●");}}}_getch();return 0;
}

当时在第一章我并没有解释为什么传参要是 ExMessage 与为什么要这样子用 getmessage 去写 main，其实这就是我们今天的内容：UI 的结构。

其实对于鼠标事件的获取，应该是使用 getmessage 一直去等消息，如果 main 获得了消息，后消息类型的判断然后传递给控件，整个流程从原理上来讲是可以用单线程来实现的。

接下来我们以实现一个基础控件：按钮，为例子来实现一个基础的 UI，这里我分成几部分供读者阅读。

★一切的基石 - Object

一般来说，因为 UI 库里的各种控件，大多数时候他们都是殊途同归的，所以为了方便我们在继承派升上下文章，我们需要所有类（无论控件还是判断器还是绘图单元）都要继承一个基础的类：base_object，base_object 要求需要拥有几个虚函数 mouse_pressed_event()，mouse_move_event()，mouse_released_event()负责用户或默认触发方法，且需要一个 process_event 处理 main 传入的 ExMessage，除此之外还需要一些属性如父子关系等，这里我给大家绘制了一个结构体供大家参考。

 有了上面这一个大概的梳理，我们能很轻易地将 base_object 写出来，并且将它封装于 object.h 中。

注意：base_object 应继承于 geometry_trigger，所以图中的 x， y，height，width 不用在代码中重复定义。

//      	  object.h
#pragma once#include "trigger.h"#include <vector>// 一切基石 base_object
class base_object :public geometry_trigger
{
private:// 焦点是否曾经在控件上bool used_to_on = false;// 父对象base_object*			  parent = nullptr;// 子对象std::vector<base_object*> child_objects;public:base_object(base_object* init_parent = nullptr): parent(init_parent){}public:// 处理事件消息 (一般来说没有必要修改)virtual void event_process(ExMessage message){if (is_trigger(message) == true){switch (message.message){case WM_LBUTTONDOWN:{used_to_on = true;mouse_pressed_event();}default:{mouse_move_event();}}}else{if (used_to_on == true){mouse_released_event();}}}// 用户自定消息处理函数virtual void mouse_pressed_event(){}virtual void mouse_released_event(){}virtual void mouse_move_event(){}
};

利用先前已经写好了的触发器，我们非常快速地就完成了 base_object ，接下来进入下一小节的内容

★一些细节上的调整

如果我们直接开始写按钮的话，现在我们的代码还是无法正常运行，我们需要做如下几个调整：

1. 在 <cell.h> 中将 image_cell 改为继承自 base_object

#include "object.h"class image_cell :public base_object
{
// ...
}

为什么？因为到时候我们写按钮控件的时候将需要继承自 image_cell 并重写 draw 函数。

1. 在 <trigger.h> 中，最上方加入如下的代码：

// Anti easyx _WINVER def
#ifndef WINVER
#	define WINVER 0x0500
#endif

这句代码是什么意思呢？主要的意思是设置当前程序的最低兼容版本，为什么要这么干呢？主要原因是因为 EasyX 为了兼容老旧系统会将 WINVER 定义为 0x0400 而这样的结果会导致部分将来要用到的功能无法正常使用。

★正式开始写 pushbutton 控件

万事俱备，经过前面缕清过逻辑以及写完了 trigger 还有绘图单元相关代码，相信对于你来说写一个 pushbutton 已经不是一艰难事了，这里我也不多言，直接贴我的代码：

#pragma once#include "object.h"
#include "cell.h"#include <functional>// 自动创建矩形的掩码图
IMAGE* get_fillrectangle_mask(int width, int height)
{IMAGE* result = new IMAGE(width, height);SetWorkingImage(result);setfillcolor(BLACK);fillrectangle(0, 0, width, height);SetWorkingImage();return result;
}class pushbutton :public image_cell
{
public:std::function<void()> mouse_on_clicked;public:void draw(){mask = get_fillrectangle_mask(width, height);setfillcolor(WHITE);fillrectangle(x, y, width + x, height + y);}public:pushbutton(base_object* init_parent = nullptr){parent = init_parent;}public:void mouse_pressed_event(){mouse_on_clicked();}void mouse_move_event(){// 设置鼠标样式 有代入感SetClassLongPtr(GetHWnd(), GCLP_HCURSOR, reinterpret_cast<LONG_PTR>(IDC_HAND));}void mouse_released_event(){// 设置鼠标样式 有代入感SetClassLongPtr(GetHWnd(), GCLP_HCURSOR, reinterpret_cast<LONG_PTR>(IDC_ARROW));}
};

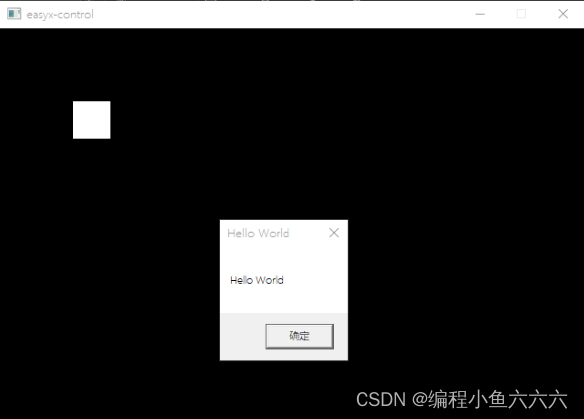

可以看到，程序正常运行且结果正常

 到此如果已经全部明白，可以开始自己尝试实现一个功能简陋的 UI 了~ 是不是跃跃欲试了呢？给大家留个例题：写出一个能够现实文字，自定义背景样式的按钮。如果你对文章内容了解透彻，这绝对将不会花费你超过 20 分钟的时间。
