绘制点

绘制到图形容器，有一个透明层，绘制都是在透明层上绘制的
绘制的是macthinbol，绘制一个矩形框，其他颜色的矩形框，提供一个点符号设置，这样一个对话框

符号设置对话框还没有做完，这是一个点符号，还可以进行线符号绘制，绘制线，改变粗度 线形

线形是什么类型，是一个简单的线型还是一个复杂的呀

绘制一个多边形，一个纯色的多边形

填充色是一个颜色，边界是一个颜色，填充是一歌填充符号的形式，同样我们还可以改变一下，改成一个渐变色，效果好看。

选择图形要素，选择到的几何实体，在几何实体范围内，在多个图层上进行查询，在arcgis里面进行道路拖宽，花了道路，花了缓冲区，缓冲区和其他要素进行叠置分析，看看哪一些要素进行叠置

确定当前范围内，有哪一些要素，包括在我的范围内，有哪一些空间关系。面，相交，相接，重叠，我包含你，你包含我。用所选择到的空间要素，作为一个几何实体，判断我选择到的图像，去进行要素选择，在我这个范围内的要素图像进行。

步骤

第一步，在设计菜单加入需要的菜单选项。

第二步，双击【绘制点】的菜单，对 toolaction 属性进行设置，以便在激发mousedown事件后，进行绘制点的操作。

第三步，在mousedown当中进行操作。代码如下：

 case "Draw Point":IPoint pPointMark = new ESRI.ArcGIS.Geometry.Point();pPointMark.PutCoords(e.mapX, e.mapY);//注意是地图坐标。IGeometry pPointGeo = pPointMark as IGeometry;IElement pMElement = new MarkerElement();pMElement.Geometry = pPointGeo;IMarkerElement pMarkElement = pMElement as IMarkerElement;if(pSelectedMarkSymbol != null){pMarkElement.Symbol =(IMarkerSymbol) pSelectedMarkSymbol;//提示需要强制类型转换}IGraphicsContainer pGraphiscont = axMapControl1.ActiveView.GraphicsContainer;pGraphiscont.AddElement(pMElement, 0);IGraphicsContainerSelect pGS = pGraphiscont as IGraphicsContainerSelect;pGS.UnselectAllElements();pGS.SelectElement(pMElement);//注意不要拼写错误,注意SelectElement和selectelements的区别toolAction = "";axMapControl1.ActiveView.PartialRefresh(esriViewDrawPhase.esriViewGraphics, null, null);return;

queryFilter

QueryDef

cursor

返回一个游标，相当于一个表，存放返回的结果
如果是一个纯表，没有空间字段，如果说一个字段存放空间数据的，可以获得空间数据位置

Featurelayer必须要有一个数据源，数据源用featureclass去指定，一个featureclass可以被多个layer引用

打开arcMap
在一个地图文档里面，地图和图层，图层和featureclass
一个地图文档里面可以不可以包含多个地图，一个地图文档相当于一个地图框架，一个地图框架里面相当于一个地图，可以再往里面加入数据集，每加载一个数据集。

添加一个新的数据框架，取名叫map2

有没有图层啊

地图文档处于激活状态是map2

可以在多个地图之前，来回切换，每一个都变成一个激活状态的地图

我们在讲，什么时候程序打开主窗口，什么时候鹰眼窗口进行出现，在主窗口Mapreplace时候，地图进行了替换，就会激发此事件，这个地图是哪一个地图呢，是把整个地图文档加载进来了，还是整个地图啊

显示的是谁啊，哪一个处于激活状态?load到激活状态，加载到这个地图文档当中。

axmapcontrol中的.Map就是激活状态的地图，几个图层啊，加载只加载一层，一个数据加载到一个地图里面，就变成了一个featurelayer，一个featurelayer是一个数据源嘛，这一个数据源是什么数据源啊，不同颜色不同线型进行渲染，所起到了什么作用呢？所有的feature对指定的颜色进行表达，同时地图有多个层，每一个图层要有一个数据源，引用不到数据源则无地图可以显示，会显示有小的红色叹号，这就表明找不到数据源。

解释cursor类。
考试内容：名词解释

层里面是一个选择集，featureclass和featurelayer都有设置方法，调用featureclass的设置方法，属性查询的这个过程。

spatialFilter类去派生出来的，产生了一个接口，ISpatialFilter接口，有怎么使用空间关系，怎么去使用呢？

首先定义spatialFilter，再去指定哪一个对象，Geometry属性，然后我再去设置空间查询的图形条件，当然我们还有SpatiaRel属性

还有其他要素？

查现有的SpatialRel可以有的空间关系有哪一些。

选择一个要素，进行空间查询，图形查询，怎么查，查询条件有哪一些呢？设置完之后就要开始进行查询了，调用SelectByShape，实际上我们上节课也用了，背后也是在设置那个SpatialFilter

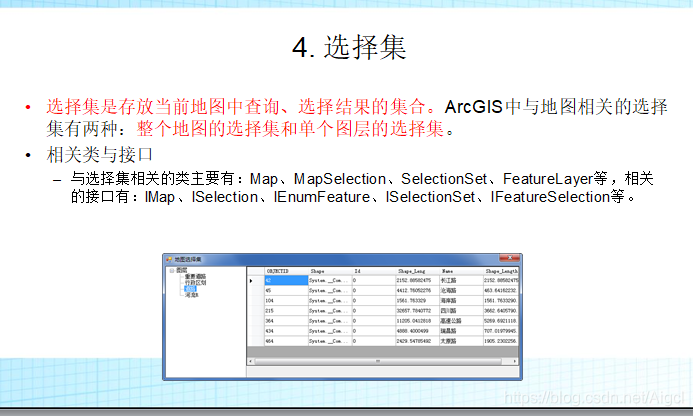

选择集相关的，Map，MapSelection，SelectionSet，FeatureLayer，相关接口：IMAP

Map类，对应的是FeatureSelection属性，SelectionCount属性，

MapSelection保存所保存的要素选择集，

IEnumFeature接口，遍历和重置所选择要素，SelectionSet类选择集，SeletionSet单一的这个类相关的。
在上次“唯一值”的时候，new 一个datastatistics，指定他统计的CurSor，赋值后，进行统计，可以获取唯一值，可以获取最大值最小值，离差等等，我们可以通过这个类进行获取，可以对数值型字段进行获取，点击那个唯一值进行获取，可以获得最大值最小值利差等等。

对应的是BaseStatistics对应的是，

需要掌握的类和查询的类，考试：文本，定义，相关关系

空间查询

属性查询

图形查询

选择集内容

符号化

画鹰眼窗口矩形框的时候，进行符号化了，什么样的颜色，什么样的标注，

颜色模型


可以用一下代码，直接用，减少工作量，做出控制

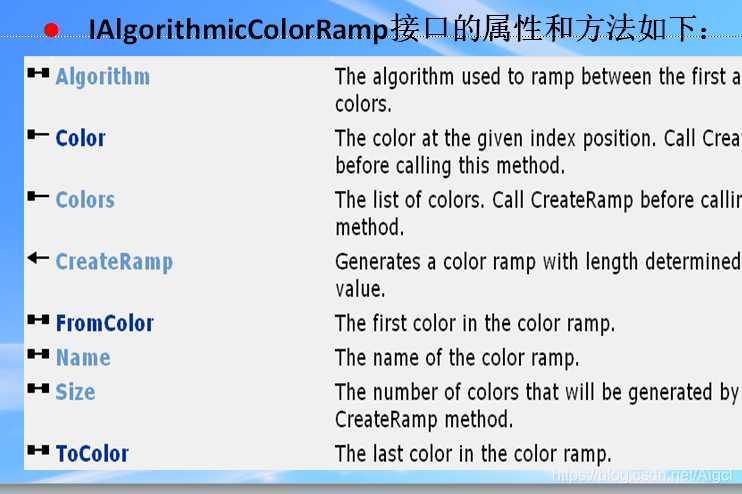

常用的是起止渐变色，两个接口，一个是IColorRamp，和，IAIgorithmicColorRamp。

什么样的方法去进行色带创建呢？

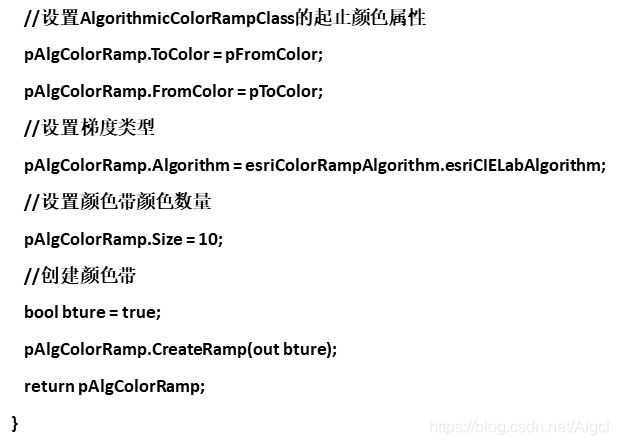

对他们分别赋值，好多生成的方法，是按什么方法去生成的呢？

multiparrcolorRamp

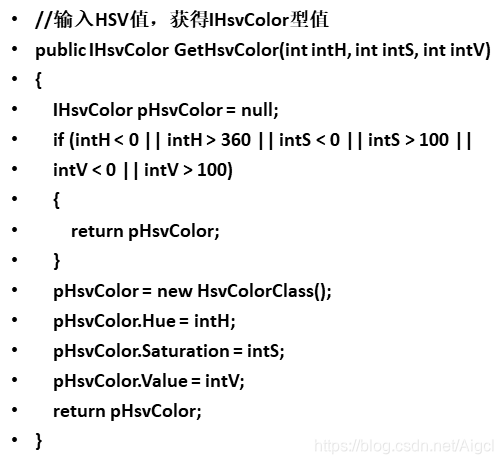

用SHV颜色模型，设置后，在这个范围内，随机设置颜色。

五类符号，MarkSymbol，LineSymbol，FillSymbol来绘制

几个父类几个子类，SimpleMarkSymbol，ArrowMarkerSymbol,CharacterMarkerSymbol,PictureMarkSymbol,MultiLayerMarkerSymbol。

单独用符号库，做相关行业的符号库，制图直接加载进去这个库，怎么实现的呢？多种不同类型MarkerSymbol去实现，Style属性，圆形，矩形，十字形，X型，菱形。

所有点图像，用统一符号进行设置，符号进行渲染。

生成一个新的矢量层，获取第零层，保证这个是个点层，才可以用MarkerSymbol

用一个符号去设置，简单渲染选择的符号是什么符号，用这个符号进行渲染和刷新。

简单渲染赋值Symbol，进行地图的刷新。

LineSymbol

简单的线符号，

线符号可以做的非常复杂，

填充符号：FillSymbol
是颜色和轮廓选去填充，边界用鹰眼窗口里面的小矩形框，一个是LineFillSymbol，MarkerFillSymbol

LineFillSymbol线的倾斜角，简单线符号，偏移量等等，外边界，

toolaction的设置

如果一些符号没有设置，则用默认的

两个处于选择集里面的，一个是graphiccontainer的选择集一个是地图的选择集
找到容器，获取容器的选择集，选择两个要素，Enumelement，一次next，做循环，假设选择的是一个面，选择线怎么办呀，else if 选的是一个点怎么办呀，当前选择的是面要素，获取当前的地图，生成一个空间查询过滤条件，有一个Geometry对象，把刚才那个element给它。

相交的过滤条件，在所有层里面查，所有层依次作循环，判断第i个层是否为矢量层，获取矢量层的选择集，再去用这个矢量层的设置方法，设置空间过滤条件，在我这个层里面，

把所有矢量层都遍历一遍，满足我的查询结果了，再把查询的这些feature，添加到这些选择集当中，把所有图层的查询后，满足条件则高亮显示

下一周，专题图制作

绘制
