Vector - CAPL - 检查LIN事件状态（续2）
目录
ChkStart_LINSyncBreakTimingViolation
常见错误
代码示例
ChkStart_LINWakeupReqLengthViolation
常见错误
代码示例
ChkStart_LINWakeupRetryViolation
代码示例

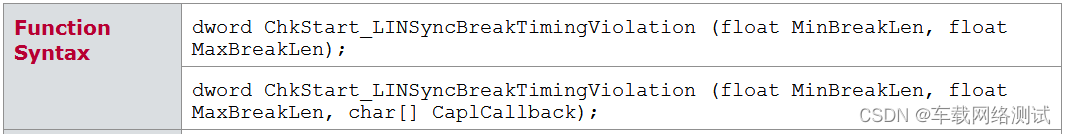

ChkStart_LINSyncBreakTimingViolation
功能： 检查LIN标头中同步中断字段（主相位）的定时。
说明：如果测量到的断开低相位的长度[以位时间为单位]超出指定范围，则会生成一个事件。
MinBreakLen：位时间
| 0 | 不设置中断最短长度 |
| >0 | 中断允许的最小长度 |
MaxBreakLen：位时间
| 0 | 不设置中断最大长度 |
| >0 | 中断允许的最大长度 |
CaplCallback：要对生成的事件调用的CAPL回调函数的名称。在模拟节点中，必须设置此参数。在测试模块中，此参数是可选的。
返回值：
0：无法创建检查，且不得引用
>0：检查已成功创建，可以使用返回的（handle-）值进行引用。
常见错误
为同步中断长度指定的范围无效
CAPL回调不存在
代码示例
dword checkId;
// 切换到ns精度
ChkConfig_SetPrecision(9);
// 创建并开始检查LIN断开低相位中断
checkId = ChkStart_LINSyncBreakTimingViolation(13, 20, "LINSyncBreakCallback");
// 切换到默认精度
ChkConfig_SetPrecision(3); // 回调函数
void LINSyncBreakCallback (dword aCheckId)
{ChkQuery_EventStatusToWrite(aCheckId);

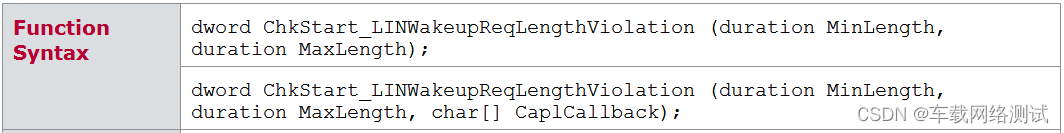

}ChkStart_LINWakeupReqLengthViolation
功能：检查LIN唤醒请求的长度。
说明：如果唤醒请求的测量长度超出指定范围，则会生成一个事件。
根据LIN规范，唤醒请求是最小250µs和最大5ms范围内的主要信号。
MinLength：
| 0 | 不设置最小检查长度 |
| >0 | 最小允许长度 |
MaxLength：
| 0 | 不设置最大检查长度 |
| >0 | 最大允许长度 |
CaplCallback：要对生成的事件调用的CAPL回调函数的名称。在模拟节点中，必须设置此参数。在测试模块中，此参数是可选的。
返回值：
0：无法创建检查，且不得引用
>0：检查已成功创建，可以使用返回的（handle-）值进行引用。
常见错误
为唤醒请求长度指定的范围无效
CAPL回调不存在
代码示例
dword checkId;
// /切换到µs精度
ChkConfig_SetPrecision(6);
// 创建并开始检查LIN唤醒请求
checkId = ChkStart_LINWakeupReqLengthViolation(250, 1000, "LINWakeupLenCallback");
// 切换到默认精度
ChkConfig_SetPrecision(3); // 回调函数
void LINWakeupLenCallback (dword aCheckId)
{ChkQuery_EventStatusToWrite(aCheckId);

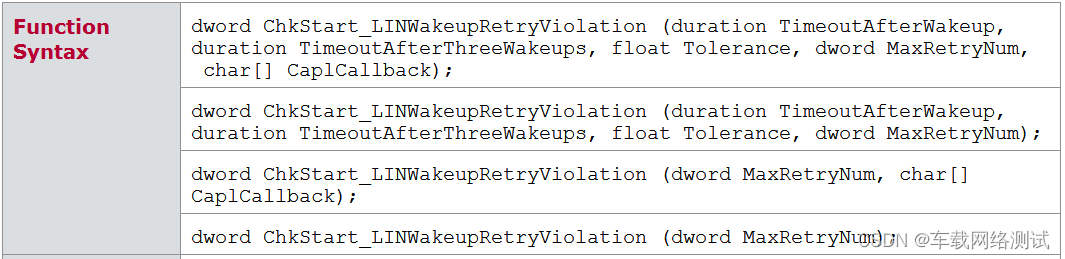

}ChkStart_LINWakeupRetryViolation
功能：检查LIN唤醒请求的数量以及它们之间的时间。
说明：检查LIN唤醒信号的数量以及它们之间的时间。
唤醒信号数量超过指定的最大值
两个连续唤醒信号之间的超时超出指定范围
TimeoutAfterWakeup：默认值：150毫秒。
| 0 | 不设置连续重新传输超时的时间 |
| >0 | 两次连续重新传输之间的超时 |
TimeoutAfterThreeWakeups：默认值：1.5s
| 0 | 不设置检查每三次重新传输后的超时 |
| >0 | 每三次重传后超时 |
Tolerance：允许的超时值容差，取值范围：[0..100]；单位：百分比[%]；默认值：14%。
MaxRetryNum：
| 0 | 不设置检查最大重新传输次数 |
| >0 | 允许的最大重新传输次数 |
返回值：
0：无法创建检查，且不得引用
>0：检查已成功创建，可以使用返回的（handle-）值进行引用。
代码示例
dword checkId;
//将精度设置为毫秒
ChkConfig_SetPrecision(3);
//创建并开始检查LIN唤醒信号
//要验证的参数：两个唤醒信号之间的超时–150毫秒，
//每三个唤醒信号后超时–1.5秒，允许容差2%，最大值
//预期重新传输的唤醒信号数-4
checkId = ChkStart_LINWakeupRetryViolation (150, 1500, 2, 4, " LINWakeupRetryCallback"); // 回调函数
void LINWakeupRetryCallback (dword aCheckId)
{ChkQuery_EventStatusToWrite(aCheckId);
}
