AD19 基础应用技巧(网络管理器,手动添加PCB网络)
在PCB中绘制 无网络 的导线条进行PCB设计，往往两个焊盘之间无法连接，如何给无网络的PCB添加网络编号呢？

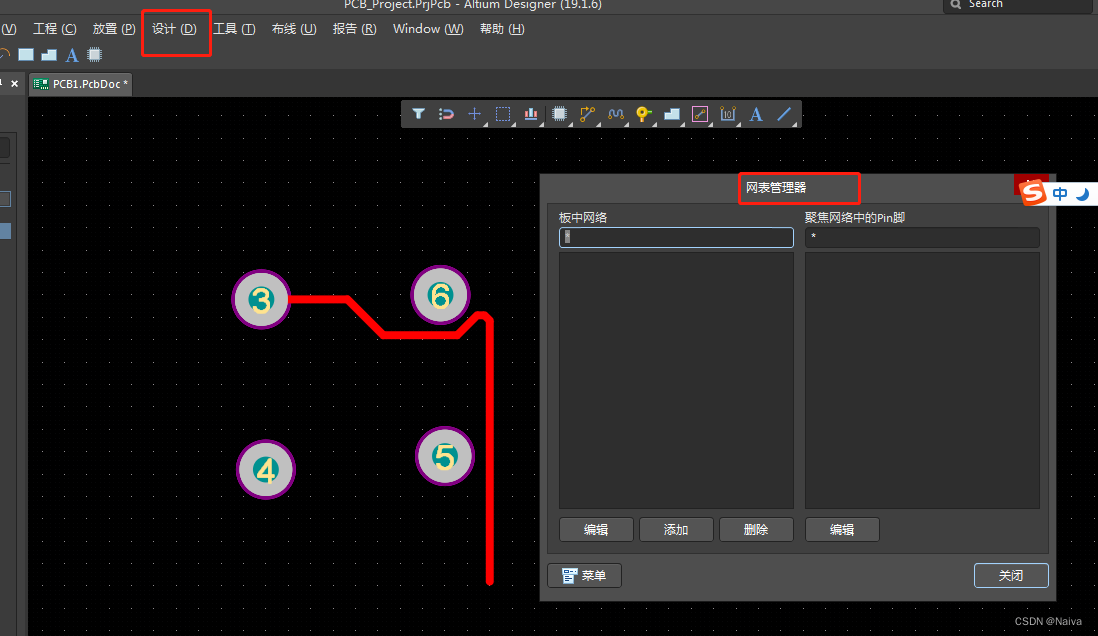

菜单栏 - 【设计】-【网络表】-【编辑网络】，弹出【网络管理器】窗口。

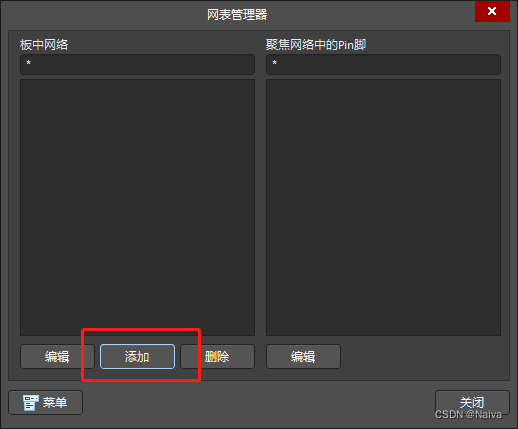

在网络管理器窗口中，点击【添加】。

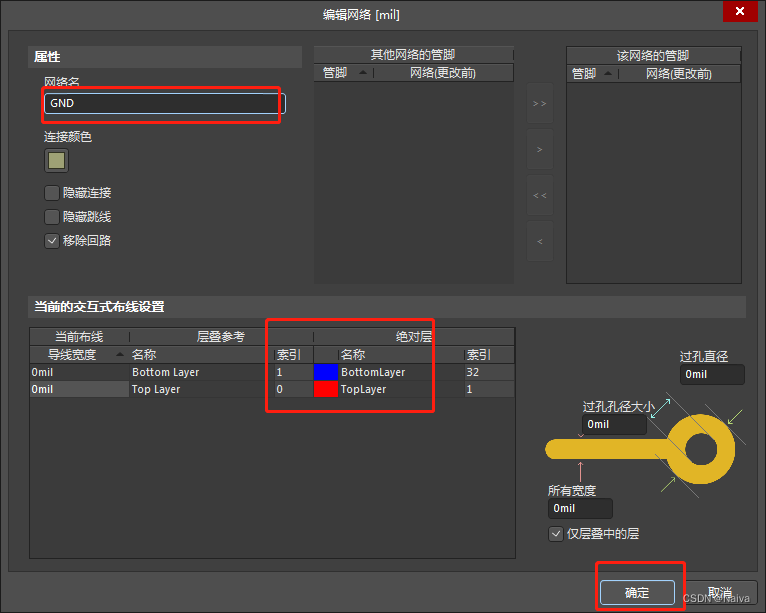

在弹出的窗口中，输入添加的网络名后点击【确定】。
回到PCB界面，选中【焊盘3】/【焊盘6】在右侧属性栏中分别给焊盘分配刚刚添加网络【GND】。

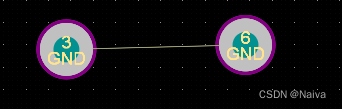

这样两个焊盘之间就可以用导线条连接了。
