S7-200SMART与MCGS触摸屏进行RS485通信的具体方法示例

S7-200SMART与MCGS触摸屏进行RS485通信的具体方法示例

S7-200SMART与MCGS触摸屏进行RS485通信的具体方法示例

0.1
0.2

具体方法和步骤可参考以下内容:
  1. 硬件连接
    MCGS触摸屏485端口脚位定义

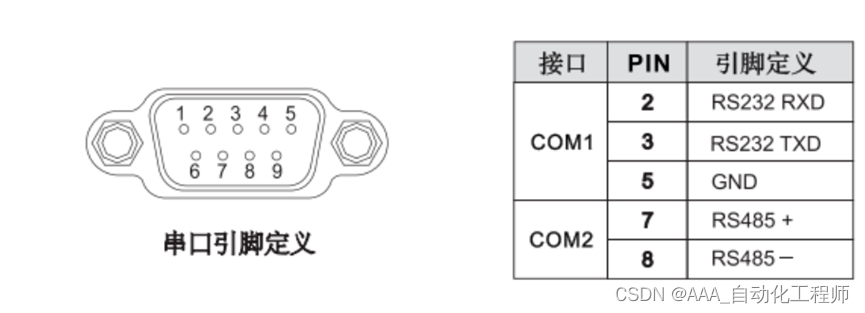

这里以TPC7022Ew为例,可以看到COM2通讯端口脚位定义,如图1所示
S7-200SMART与MCGS触摸屏进行RS485通信的具体方法示例

S7-200 SMART PLC 485端口脚位定义

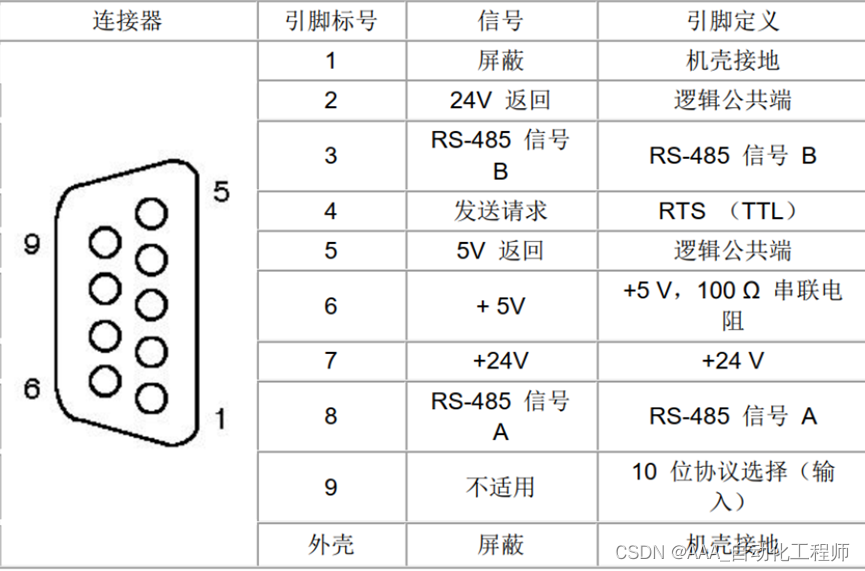

S7-200 SMART PLC选择可以选择CPU 集成的 RS485 通信端口和标准型 CPU 额外支持 SB CM01 信号板。CPU 集成的 RS485 通信端口的引脚分配如下图所示。
S7-200SMART与MCGS触摸屏进行RS485通信的具体方法示例

标准型 CPU 额外支持 SB CM01 信号板,该信号板可以通过 STEP 7-Micro/WIN SMART 软件组态为 RS485 通信端口或者 RS232 通信端口。SB CM01 信号板的引脚分配,如下图所示。
