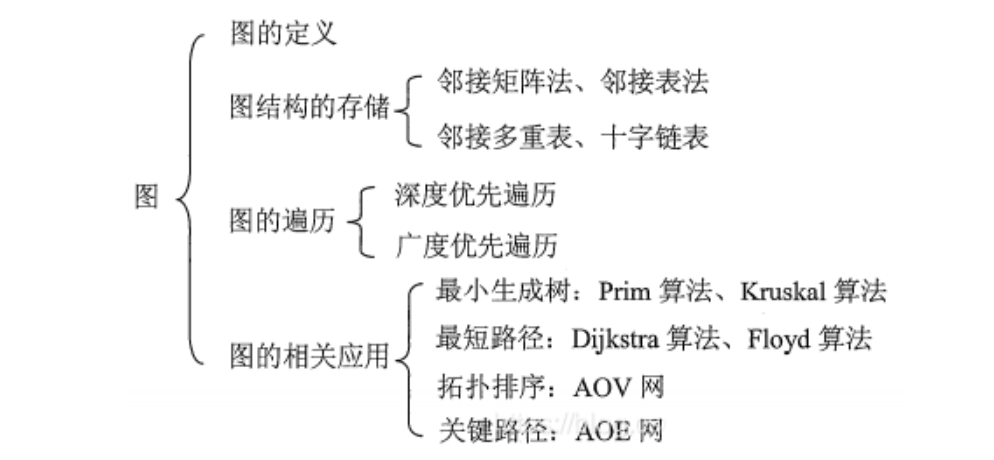

一、图

在线性表中，数据元素之间是被串起来的，仅有线性关系，每个数据元素只有一个直接前驱和一个直接后继。
在树形结构中，数据元素之间有着明显的层次关系，并且每一层上的数据元素可能和下一层中多个元素相关，但只能和上一层中一个元素相关。
图是一种较线性表和树更加复杂的数据结构。在图形结构中，结点之间的关系可以是任意的，图中任意两个数据元素之间都可能相关。

1.1、图的定义

图(Graph)是由顶点的有穷非空集合V ( G )和顶点之间边的集合E ( G )组成，通常表示为: G = ( V , E ) ；

• G 表示个图；
• V 是图G中顶点的集合；
• E是图G中边的集合；
• V = { v 1 , v 2 , . . . , v n } ，则用∣ V ∣ 表示图G中顶点的个数，也称图G 的阶；
• E = { ( u , v ) ∣ u ∈ V , v ∈ V } ，用∣ E ∣表示图G中边的条数。

注意: 线性表可以是空表，树可以是空树，但图不可以是空图。就是说，图中不能一个顶点也没有，图的顶点集V一定非空，但边集E可以为空，此时图中只有顶点而没有边。

1.2、图的基本概念和术语

1、有向图

• 若E是有向边(也称弧)的有限集合时，则图G为有向图
• 弧是顶点的有序对，记为<v, w>，其中v,w是顶点；
• v称为弧尾，w称为弧头，<v,w>称为从顶点v到顶点w的弧，也称v邻接到w，或w邻接自v；

有向图G₁可以如下表示：

G₁ = (v₁, E₁)
V₁ = {1, 2, 3}
E₁ = {<1, 2>, <2, 1>, <2, 3>}

2、无向图

• 若E是无向边(简称边)的有限集合时，则图G为无向图；
• 边是顶点的无序对，记为(v, w)或(w,v),因为(v,w)=(w,v), 其中v,w是顶点；
• 可以说顶点w和顶点v互为邻接点；
• 边(v, w)依附于顶点w和v，或者说边(v, w)和顶点v, w相关联；

无向图G₂可以如下表示：

G₂ = (v₂, E₂)
V₂ = {1, 2, 3, 4}
E₂ = {<1, 2>, <1, 3>, <1, 4>, <2, 3>, <2, 4>, ❤️, 4>}

3、简单图
一个图G若满足：

• 不存在重复边；
• 不存在顶点到自身的边；

则称图G GG为简单图，上图中G₁ 和G~2`均为简单图。数据结构中仅讨论简单图。

4、多重图
若图G中某两个结点之间的边数多于一条，又允许顶点通过同一条边和自己关联，则G为多重图。多重图的定义和简单图是相对的。

5、完全图（也称为简单完全图）

• 对于无向图，|E|的取值范围为0 ~ n(n-1)/2，有n(n-1)/2条边的无向图称为完全图，在完全图中任意两个顶点之间都存在边；
• 对于有向图，|E|的取值范围为0 ~ n(n-1)，有n(n-1)条弧的有向图称为有向完全图，在有向完全图中任意两个顶点之间都存在方向相反的两条弧；

上面的G2是无向完全图，下面的G3是有向完全图；

6、子图
设有两个图G = ( V , E ) 和G ′ = ( V ′ , E ′ ) ， 若V ′是V的子集，且E ′ 是E的子集，则称G ′ 是G的子图。若有满足V ( G ′ ) = V ( G ) 的子图G ′ ，则称其为G的生成子图。上图中G ₃ 为G ₁ 的子图。

注意：并非V和E的任何子集都能构成G的子图，因为这样的子集可能不是图，即E的子集中的某些边关联的顶点可能不在这个V的子集中。

7、连通、连通图和连通分量

• 在无向图中，若从顶点v到顶点w有路径存在，则称v和w是连通的；
• 若图G中任意两个顶点都是连通的，则称图G为连通图，否则称为非连通图；
• 无向图中的极大连通子图称为连通分量；
• 若一个图有n个顶点，并且边数小于n − 1 ，则此图必是非连通图；

如下图(a)所示， 图G₄有3个连通分量，如图（b）所示：

8、强连通图、强连通分量

• 在有向图中，若从顶点v到顶点w和从顶点w到项点v之间都有路径，则称这两个顶点是强连通的；
• 若图中任何一对顶点都是强连通的，则称此图为强连通图；
• 有向图中的极大强连通子图称为有向图的强连通分量；

注意：强连通图、强连通分量只是针对有向图而言的。一般在无向图中讨论连通性，在有向图中考虑强连通性。

9、生成树、生成森林

• 连通图的生成树是包含图中全部顶点的一个极小连通子图；
• 若图中顶点数为n,则它的生成树含有n − 1条边；
• 对生成树而言，若砍去它的一条边，则会变成非连通图，若加上一条边则会形成一个回路；
• 在非连通图中，连通分量的生成树构成了非连通图的生成森林；

图G₂的一个生成树，如下图所示：

10、顶点的度、入度和出度

• 图中每个顶点的度定义：以该顶点为一个端点的边的数目；
• 对于无向图，无向图的全部顶点的度之和等于边数的2倍，因为每条边和两个顶点相关联；
• 对于有向图，顶点v的度分为入度和出度，入度是以顶点v为终点的有向边的数目，而出度是以顶点v为起点的有向边的数目，顶点v的度等于其入度和出度之和；
• 有向图的全部顶点的入度之和与出度之和相等，并且等于边数，这是因为每条有向边都有一个起点和终点；

11、边的权和网
在一个图中，每条边都可以标上具有某种含义的数值，该数值称为该边的权值。这种边上带有权值的图称为带权图，也称网。

12、稠密图、稀疏图
边数很少的图称为稀疏图，反之称为稠密图。稀疏和稠密本身是模糊的概念，稀疏图和稠密图常常是相对而言的。一般当图G满足∣E∣ < ∣V∣log∣V∣时，可以将G视为稀疏图。

13、路径、路径长度和回路

• 顶点V_p到V_q之间的一条路径，是指顶点序列；
• 路径上边的数目称为路径长度；
• 第一个顶点和最后一个顶点相同的路径称为回路或环；
• 若有一个图有n个顶点，并且有大于n-1条边，则此图一定有环；

14、简单路径、简单回路

• 在路径序列中，顶点不重复出现的路径称为简单路径；
• 除第一个顶点和最后一个顶点外，其余顶点不重复出现的回路称为简单回路；

15、距离

• 从顶点u出发到顶点v的最短路径若存在，则此路径的长度称为从u到v的距离；
• 若从u到v根本不存在路径，则记该距离为无穷( ∞ ) ；

16、有向树

• 一个顶点的入度为0、其余顶点的入度均为1的有向图，称为有向树

1.3、图的存储结构

由于图的结构比较复杂，任意两个顶点之间都可能存在联系，因此无法以数据元素在内存中的物理位置来表示元素之间的关系，也就是说，图不可能用简单的顺序存储结构来表示。而多重链表的方式，要么会造成很多存储单元的浪费，要么又带来操作的不便。因此，对于图来说，如何对它实现物理存储是个难题，接下来我们介绍五种不同的存储结构：

1.3.1、邻接矩阵

图的邻接矩阵存储方式是用两个数组来表示图：一个一维数组存储图中顶点信息，一个二维数组（称为邻接矩阵）存储图中的边或弧的信息。

设G有n个顶点，则邻接矩阵A是一个n*n的方阵，定义为：

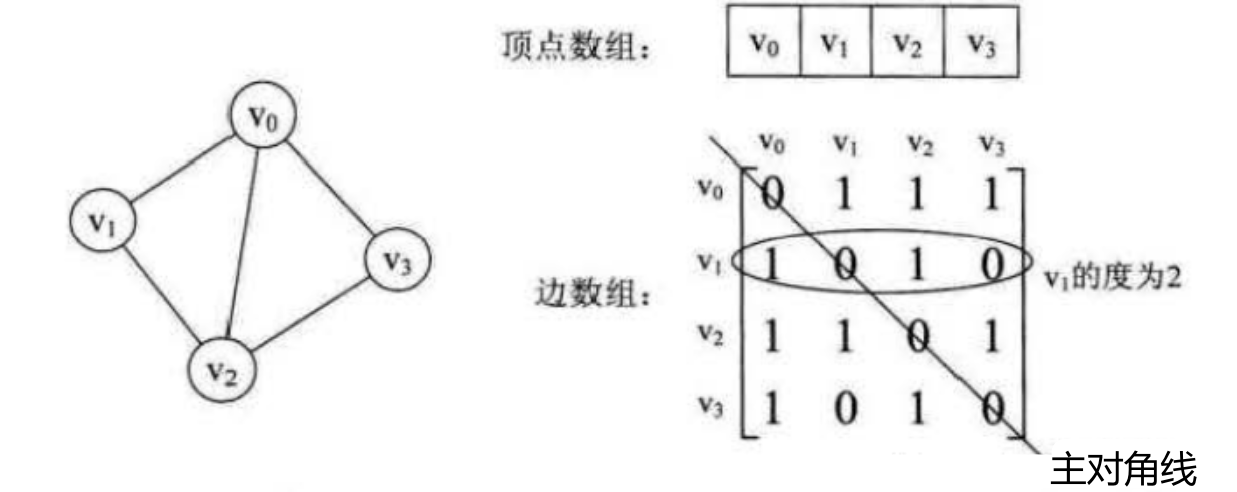

下图是一个无向图和它的邻接矩阵：

• 无向图的邻接矩阵一定是一个对称矩阵（即从矩阵的左上角到右下角的主对角线为轴，右上角的元与左下角相对应的元全都是相等的），因此，在实际存储邻接矩阵时只需存储上(或下)三角矩阵的元素；
• 对于无向图，邻接矩阵的第i行(或第i列)非零元素(或非∞元素)的个数正好是第i个顶点的度，例如V₁的度就是1+0+1+0=2；
• 求顶点V_i的邻接点就是将矩阵中第i行元素扫描一遍，A[i][j]为1就是邻接点；

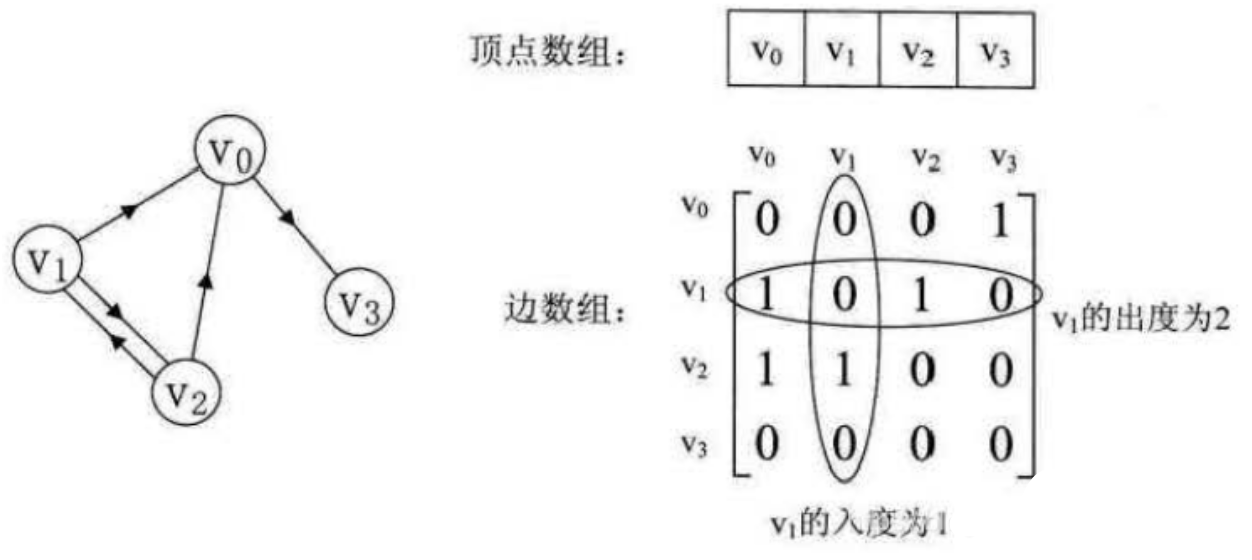

下图是有向图和它的邻接矩阵：

• 主对角线上的数值依然为0，但因为是有向图，所以此矩阵并不对称；
• 有向图讲究入度与出度，顶点v₁ 的入度为1，正好是第v₁ 列各数之和。顶点v₁的出度为2，即第v₁行的各数之和；
• 与无向图同样的办法，判断顶点v_i到v_j是否存在弧，只需要查找矩阵中A[i][j]是否为1即可；

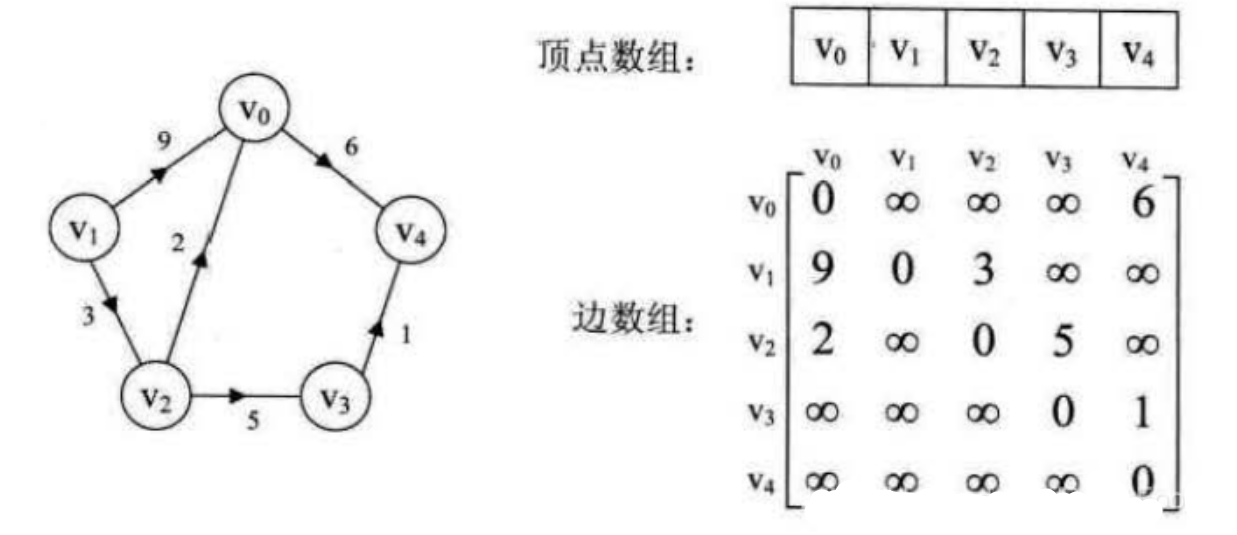

下图是有向网图和它的邻接矩阵：

通过以上对无向图、有向图和网的描述，可定义出邻接矩阵的存储结构：

#define MaxVertexNum 100	//顶点数目的最大值
typedef char VertexType;	//顶点的数据类型
typedef int EdgeType;	//带权图中边上权值的数据类型
typedef struct{VertexType Vex[MaxVertexNum];	//顶点表EdgeType Edge[MaxVertexNum][MaxVertexNum];	//邻接矩阵，边表int vexnum, arcnum;	//图的当前顶点数和弧树
}MGraph;

注意：
① 在简单应用中，可直接使用二维数组作为图的邻接矩阵（顶点信息等均可省略）；
② 当邻接矩阵中的元素仅表示相应的边是否存在时，EdgeType可定义为值为0和1的枚举类型；
③ 无向图的邻接矩阵是对称矩阵，对规模特大的邻接矩阵可以采用压缩存储；
④ 邻接矩阵表示法的空间复杂度为0(n²)，其中n为图的顶点数|V|；
⑤ 用邻接矩阵存储图，很容易确定图中任意两个顶点之间是否有边相连。但是，要确定图中有多少边，则必须按行、按列对每个元素进行检测，所花费的时间代价很大；
⑥ 稠密图适合使用邻接矩阵的存储表示；

1.3.2、邻接表

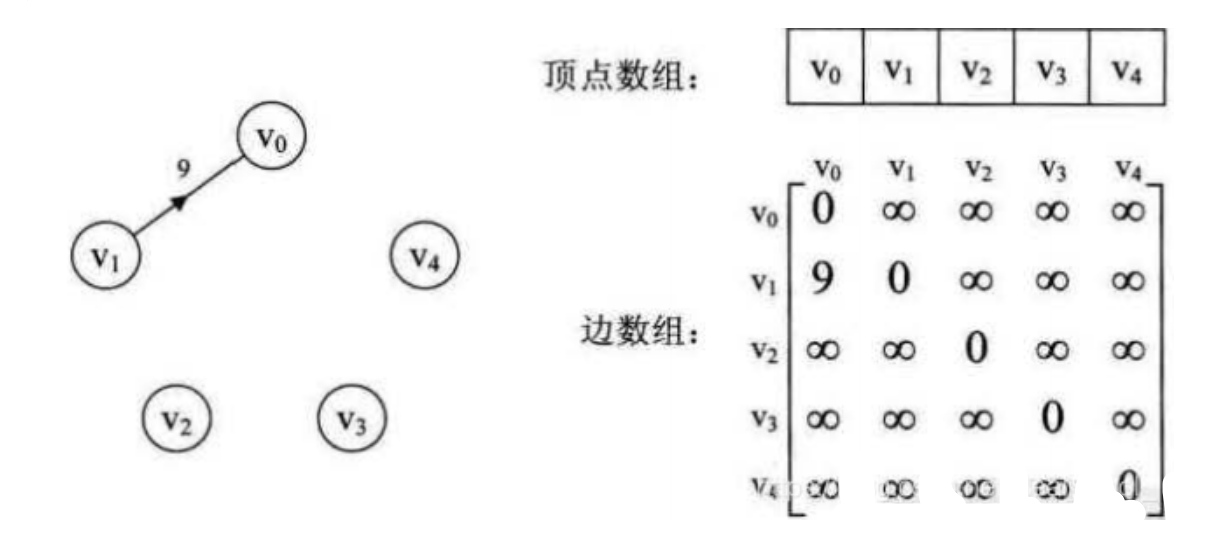

当一个图为稀疏图时（边数相对顶点较少），使用邻接矩阵法显然要浪费大量的存储空间，如下图所示：

而图的邻接表法结合了顺序存储和链式存储方法，大大减少了这种不必要的浪费；

邻接表：是指对图G中的每个顶点V_i建立一个单链表，第i个单链表中的结点表示依附于顶点V_i的边（对于有向图则是以顶点V_i为尾的弧），这个单链表就成为顶点V_i的边表（对于有向图则称为出边表）。

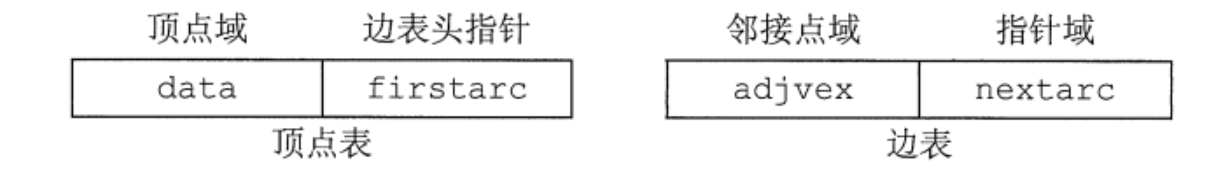

边表的头指针和顶点的数据信息采用顺序存储（称为顶点表），所以在邻接表中存在两种结点：顶点表结点和边表结点，如下图示：

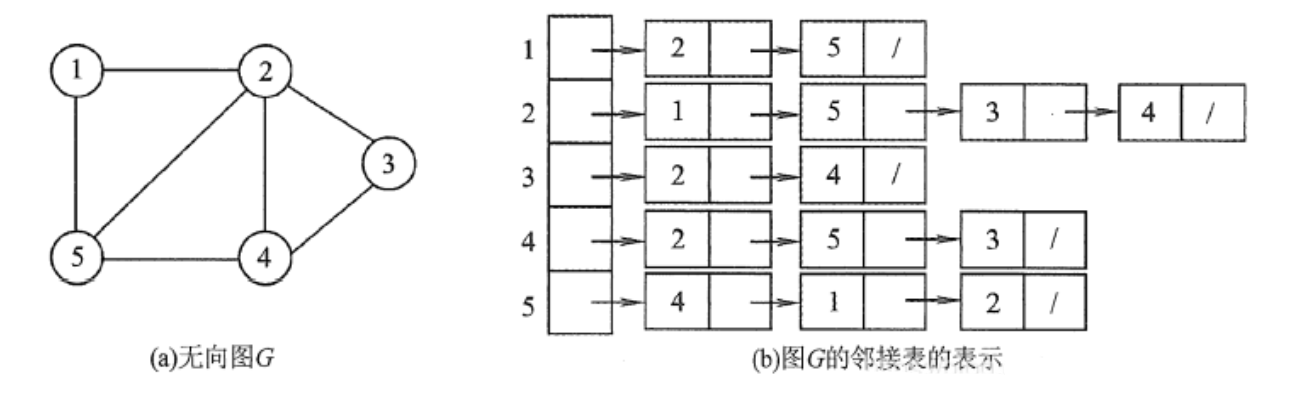

无向图的邻接表的实例，如下图所示：

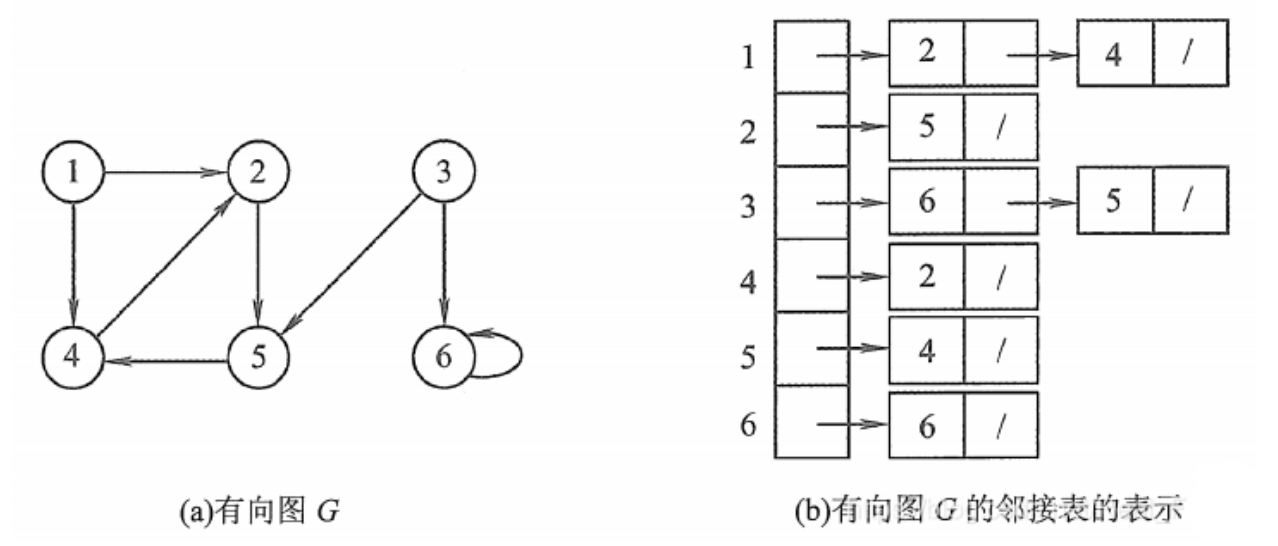

有向图的邻接表的实例，如下图所示：

此时我们很容易就可以算出某个顶点的入度或出度是多少，判断两顶点是否存在弧也很容易实现。
对于带权值的网图，可以在边表结点定义中再增加一个weight的数据域，存储权值信息即可。

图的邻接表存储结构，定义如下：

#define MAXVEX 100	//图中顶点数目的最大值
type char VertexType;	//顶点类型应由用户定义
typedef int EdgeType;	//边上的权值类型应由用户定义
/*边表结点*/
typedef struct EdgeNode{int adjvex;	//该弧所指向的顶点的下标或者位置EdgeType weight;	//权值，对于非网图可以不需要struct EdgeNode *next;	//指向下一个邻接点
}EdgeNode;/*顶点表结点*/
typedef struct VertexNode{Vertex data;	//顶点域，存储顶点信息EdgeNode *firstedge	//边表头指针
}VertexNode, AdjList[MAXVEX];/*邻接表*/
typedef struct{AdjList adjList;int numVertexes, numEdges;	//图中当前顶点数和边数
}

图的邻接表存储方法具有以下特点：

• 若G为无向图，则所需的存储空间为0(|V| + 2|E|)；若G为有向图，则所需的存储空间为0(|V| + |E|)；谴谪的倍数2是因为，无向图中每条边在链接表中出现了两次；
• 对于稀疏图，采用邻接表表示将极大地节省存储空间；
• 在邻接表中，给定一顶点，能很容易地找出它的所有邻边，因为只需要读取它的邻接表；在邻接矩阵中，相同的操作则需要扫描一行，花费的时间为O(n)。但是，若要确定给定的两个顶点间是否存在边，则在邻接矩阵中可以立刻查到，而在邻接表中则需要在相应结点对应的边表中查找另一结点，效率较低；
• 在有向图的邻接表表示中，求一个给定顶点的出度只需计算其邻接表中的结点个数；但求其顶点的入度则需要遍历全部的邻接表。因此,也有人采用逆邻接表的存储方式来加速求解给定顶点的入度。当然,这实际上与邻接表存储方式是类似的；
• 图的邻接表表示并不唯一，因为在每个顶点对应的单链表中，各边结点的链接次序可以是任意的，它取决于建立邻接表的算法及边的输入次序；

1.3.3、十字链表

十字链表是有向图的一种链式存储结构。对于有向图来说，邻接表是有缺陷的。关心了出度问题，想了解入度就必须要遍历整个图才能知道，反之，逆邻接表解决了入度却不了解出度的情况。有没有可能把邻接表与逆邻接表结合起来呢?答案是肯定的，就是把它们整合在一起。这就是我们现在要介绍的有向图的一种存储方法：十字链表(Orthogonal List)。

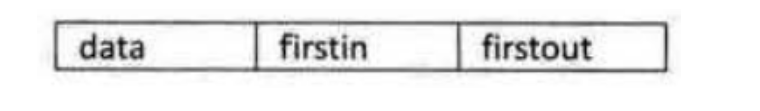

我们重新定义顶点表结点结构，如下表所示：

• firstin：表示入边表头指针，指向该顶点的入边表中第一个结点；
• firstout ：表示出边表头指针，指向该顶点的出边表中的第一个结点；

重新定义的边表结点结构，如下表所示：

• tailvex ：是指弧起点在顶点表的下标；
• headvex ：是指弧终点在顶点表中的下标；
• headlink：是指入边表指针域，指向终点相同的下一条边；
• taillink：是指边表指针域，指向起点相同的下一条边；
• 如果是网，还可以再增加一个weight域来存储权值；

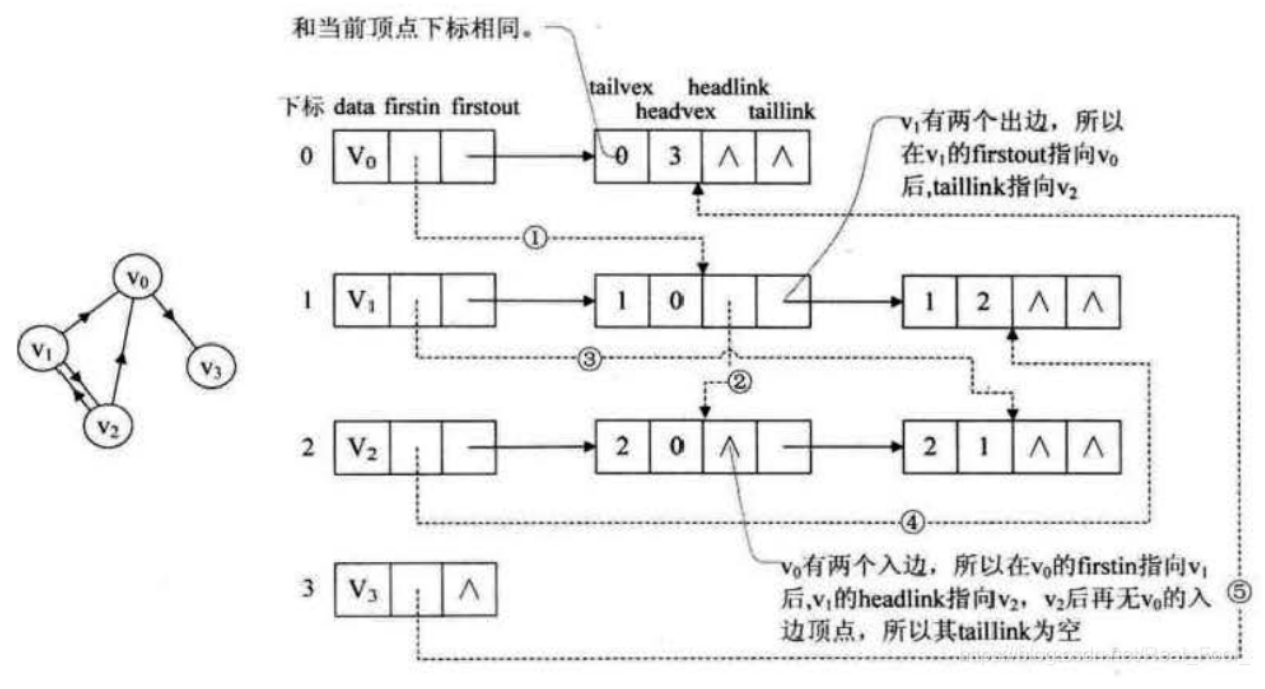

接下来通过一个例子详细介绍十字链表的结构：

如上图示，顶点依然是存入一个一维数组{V~0`, V₁, V₂, V₃}，实线箭头指针的图示完全与邻接表的结构相同；

就顶点V₀而言，firstout 指向的是出边表中的第一个结点V₃，所以V₀边表结点的headvex=3，而tailvex就是当前顶点V₀的下标0,；由于V₀只有一个出边顶点，所以headlink和taillink都是空；

我们重点需要来解释虚线箭头的含义，它其实就是此图的逆邻接表的表示。

• 对于V₀来说，它有两个顶点V₁和V₂的入边，因此V₀的firstin指向顶点V₁的边表结点中headvex为0的结点（①）；
• 接着由入边节点的headlink指向下一个入边顶点V₂（②）；
• 对于顶点V₁，它有一个入边顶点V₂，所以它的firstin指向顶点V₂的边表结点中headvex为1的结点（③）；
• 顶点V₂和V₃也是同样有一个入边顶点（④和⑤）；

十字链表的好处就是因为把邻接表和逆邻接表整合在了一起，这样既容易找到以V₁为尾的弧，也容易找到以V₁为头的弧，因而容易求得顶点的出度和入度。而且它除了结构复杂一点外，其实创建图算法的时间复杂度是和邻接表相同的，因此，在有向图的应用中，十字链表是非常好的数据结构模型。

1.3.4、邻接多重表

邻接多重表是无向图的另一种链式存储结构

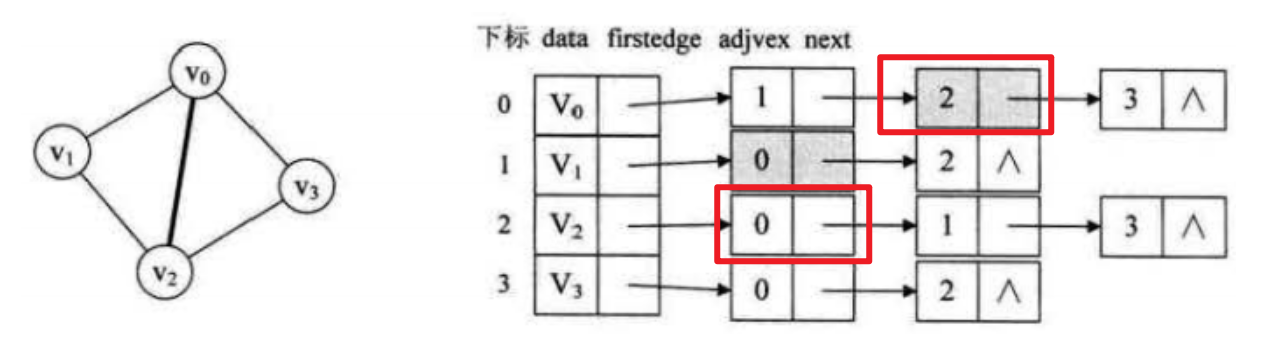

在邻接表中，容易求得顶点和边的各种信息，但在邻接表中求两个顶点之间是否存在边而对边执行删除等操作时，需要分别在两个顶点的边表中遍历，效率较低。比如下图中，若要删除左图的( V₀ , V₂ ) 这条边，需要对邻接表结构中右边表的红框两个结点进行删除操作，显然这是比较烦琐的。

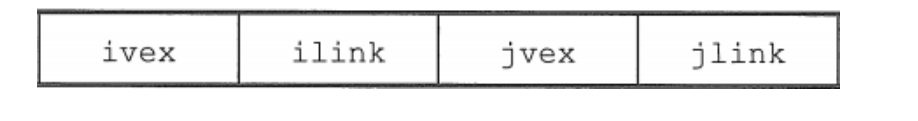

重新定义的边表结点结构，如下表所示：

• ivex和jvex：是与某条边依附的两个顶点在顶点表中下标；
• ilink 指向依附顶点ivex的下一条边，jlink 指向依附顶点jvex的下一条边；

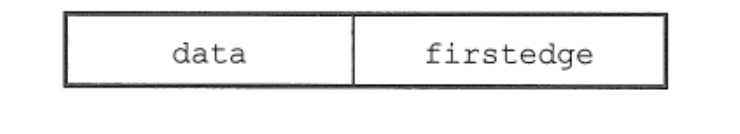

每个顶点也用一一个结点表示，它由如下所示的两个域组成：

• data ：存储该顶点的相关信息；
• firstedge：指示第一条依附于该顶点的边；

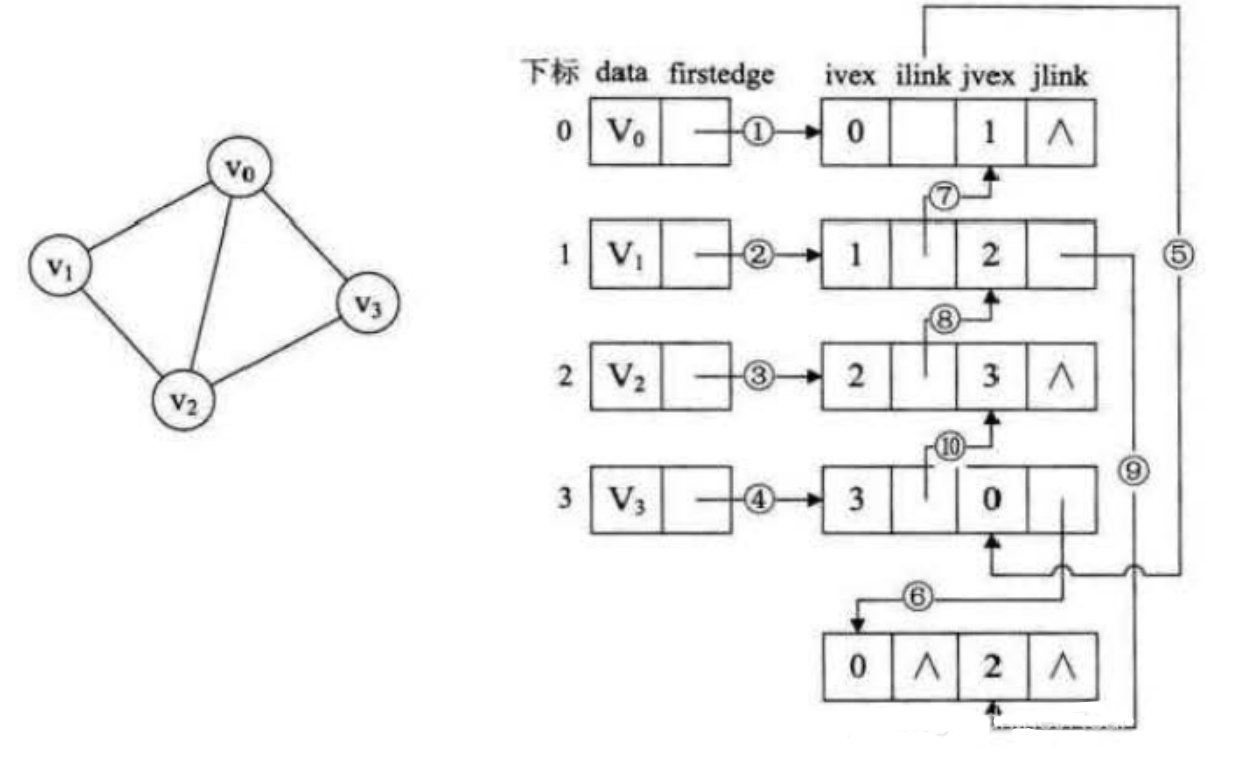

举例：左图告诉我们它有4个顶点和5条边，显然，我们就应该先将4个顶点和5条边的边表结点画出来。

• 首先连线的①②③④就是将顶点的firstedge指向一条边，顶点下标要与ivex的值相同；
• 由于顶点V₀的( V₀ , V₁ ) 边的邻边有( V₀ , V₃ )和( V₀ , V₂ ) 。 因此⑤⑥的连线就是满足指向下一条依附于顶点V₀的边的目标；
• 注意：ilink指向的结点的jvex一定要和它本身的ivex的值相同；
• 连线⑦就是指( V₁ , V₀ ) 这条边，它是相当于顶点V₁指向( V₁ , V₂ ) 边后的下一条；
• V₂有三条边依附，所以在③之后就有了⑧⑨；
• 连线④的就是顶点V₃在连线④之后的下一条边；
• 左图一共有5条边，所以右图有10条连线，完全符合预期

到这里，可以明显的看出，邻接多重表与邻接表的差别，仅仅是在于同一条边在邻接表中用两个结点表示，而在邻接多重表中只有一个结点。 这样对边的操作就方便多了，若要删除左图的( V₀ , V₂ ) 这条边，只需要将右图的⑥⑨的链接指向改为NULL即可。

1.3.5、边集数组

边集数组是由两个一维数组构成：一个是存储顶点的信息（顶点数组）；另一个是存储边的信息（边数组）；

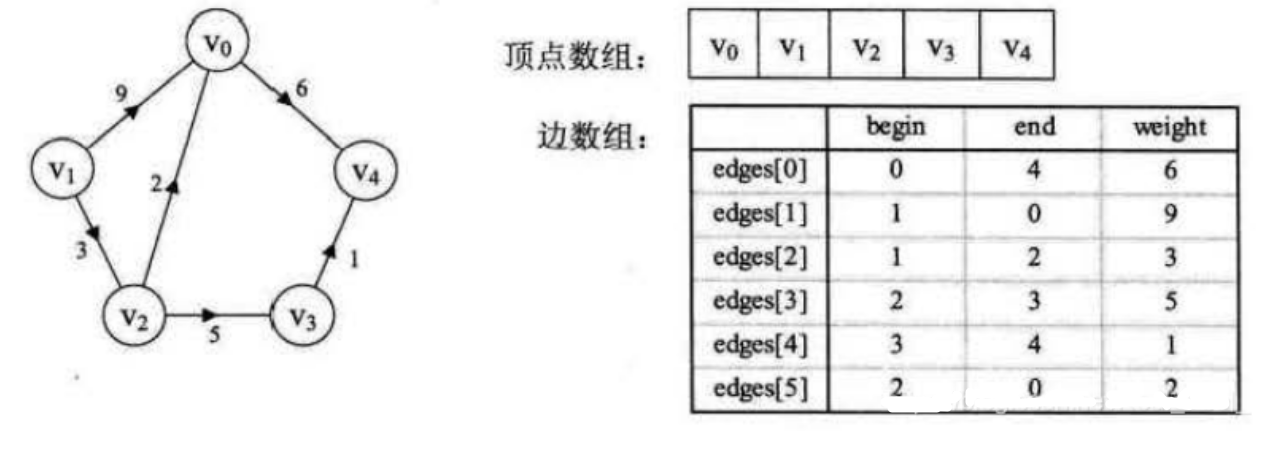

这个边数组每个数据元素由一条边的起点下标(begin)、 终点下标(end)和权(weight)组成，如下图所示。显然边集数组关注的是边的集合，在边集数组中要查找一个顶点的度需要扫描整个边数组，效率并不高。因此它更适合对边依次进行处理的操作，而不适合对顶点相关的操作。

1.4、图的遍历

图的遍历是和树的遍历类似，我们希望从图中某一顶点出发访遍图中其余顶点，且使每一个顶点仅被访问一次， 这一过程就叫做图的遍历(Traversing Graph)。
对于图的遍历来，通常有两种遍历次序方案：它们是深度优先遍历和广度优先遍历；

1.4.1、深度优先遍历（DFS）

① DFS算法
如其名称中所暗含的意思一样，这种搜索算法所遵循的搜索策略是尽可能“深”地搜索一个图。它的基本思想如下：
首先访问图中某一起始顶点v，然后由v出发，访问与v邻接且未被访问的任一顶点w₁ ，再访问与w₁邻接且未被访问的任一顶点…重复上述过程。当不能再继续向下访问时，依次退回到最近被访问的顶点，若它还有邻接顶点未被访问过，则从该点开始继续上述搜索过程，直至图中所有顶点均被访问过为止。

递归算法如下：

bool visited[MAX_VERTEX_NUM];	//访问标记数组
/*从顶点出发，深度优先遍历图G*/
void DFS(Graph G, int v){int w;visit(v);	//访问顶点visited[v] = TRUE;	//设已访问标记//FirstNeighbor(G,v):求图G中顶点v的第一个邻接点，若有则返回顶点号，否则返回-1。//NextNeighbor(G,v,w):假设图G中顶点w是顶点v的一个邻接点，返回除w外顶点vfor(w = FirstNeighbor(G, v); w>=0; w=NextNeighor(G, v, w)){if(!visited[w]){	//w为u的尚未访问的邻接顶点DFS(G, w);}}
}
/*对图进行深度优先遍历*/
void DFSTraverse(MGraph G){int v; for(v=0; v<G.vexnum; ++v){visited[v] = FALSE;	//初始化已访问标记数据}for(v=0; v<G.vexnum; ++v){	//从v=0开始遍历if(!visited[v]){DFS(G, v);}}
}

以下面这个无向图为例，其深度优先遍历结果为：abdehcfg

② DFS算法性能
DFS算法是一个递归算法，需要借助一个递归工作栈，故其空间复杂度为O(V)；
对于n个顶点e条边的图来说，邻接矩阵由于是二维数组，要查找每个顶点的邻接点需要访问矩阵中的所有元素，因此都需要O(V²)的时间；
而邻接表做存储结构时，找邻接点所需的时间取决于顶点和边的数量，所以是O(V+E)；

③ 深度优先的生成树和生成森林

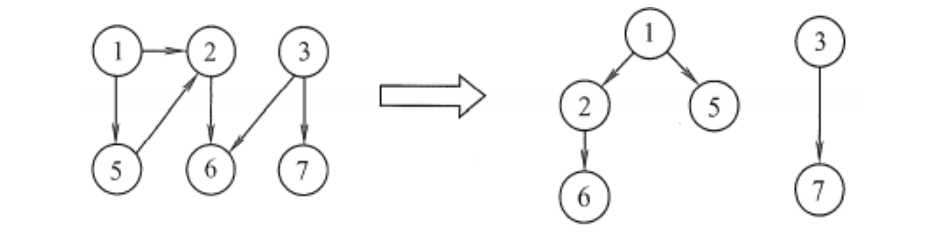

深度优先搜索会产生一棵深度优先生成树。 当然，这是有条件的，即对连通图调用DFS才能产生深度优先生成树，否则产生的将是深度优先生成森林；如下图所示。基于邻接表存储的深度优先生成树是不唯一的 。

1.4.2、广度优先遍历（BFS）

① BFS算法
广度优先搜索是一种分层的查找过程，每向前走一步可能访问一批顶点，不像深度优先搜索那样有往回退的情况，因此它不是一个递归的算法。为了实现逐层的访问，算法必须借助一个辅助队列，以记忆正在访问的顶点的下一层顶点。

广度优先遍历的代码：

/*邻接矩阵的广度遍历算法*/
void BFSTraverse(MGraph G){int i, j;Queue Q;for(i = 0; i<G,numVertexes; i++){visited[i] = FALSE;}InitQueue(&Q);	//初始化一辅助用的队列for(i=0; i<G.numVertexes; i++){//若是未访问过就处理if(!visited[i]){vivited[i] = TRUE;	//设置当前访问过visit(i);	//访问顶点EnQueue(&Q, i);	//将此顶点入队列//若当前队列不为空while(!QueueEmpty(Q)){DeQueue(&Q, &i);	//顶点i出队列//FirstNeighbor(G,v):求图G中顶点v的第一个邻接点，若有则返回顶点号，否则返回-1。//NextNeighbor(G,v,w):假设图G中顶点w是顶点v的一个邻接点，返回除w外顶点vfor(j=FirstNeighbor(G, i); j>=0; j=NextNeighbor(G, i, j)){//检验i的所有邻接点if(!visited[j]){visit(j);	//访问顶点jvisited[j] = TRUE;	//访问标记EnQueue(Q, j);	//顶点j入队列}}}}}
}

以下面这个无向图为例，其广度优先遍历的结果为a b c d e f g h abcdefghabcdefgh

② BFS算法性能
无论是邻接表还是邻接矩阵的存储方式，BFS 算法都需要借助一个辅助队列Q，n个顶点均需入队一次，在最坏的情况下，空间复杂度为O (_V)；
采用邻接表存储方式时，每个顶点均需搜索一次(或入队一次)， 在搜索任一顶点的邻接点时，每条边至少访问一次，算法总的时间复杂度为O(V+E)；采用邻接矩阵存储方式时，查找每个顶点的邻接点所需的时间为O(V)，故算法总的时间复杂度为O(V²)；

注意：图的邻接矩阵表示是唯一的，但对于邻接表来说，若边的输入次序不同，生成的邻接表也不同。因此，对于同样一个图，基于邻接矩阵的遍历所得到的DFS序列和BFS序列是唯一的，基于邻接表的遍历所得到的DFS序列和BFS序列是不唯一的。
