一 介绍

Activiti是一个工作流引擎，Activiti可以将业务系统中复杂的业务流程抽取出来，使用专门的建模语言BPMN2.0进行定义，业务流程按照预先定义的流程进行执行，实现了系统的流程由Activiti进行管理，减少业务系统由于流程变更进行系统升级改造的工作量，Activiti流程就是数据库表的创建、流程的部署、流程的启动和各个阶段任务的完成。

二 使用方法

2.1.在使用activiti之前，在pom文件中引入相关依赖。

<dependencies><!--activiti的核心包--><dependency><groupId>org.activiti</groupId><artifactId>activiti-engine</artifactId><version>6.0.0</version></dependency><dependency><groupId>org.activiti</groupId><artifactId>activiti-spring</artifactId><version>6.0.0</version></dependency><dependency><groupId>org.activiti</groupId><artifactId>activiti-bpmn-model</artifactId><version>6.0.0</version></dependency><dependency><groupId>javax.servlet</groupId><artifactId>servlet-api</artifactId><version>2.5</version></dependency><dependency><groupId>org.activiti</groupId><artifactId>activiti-bpmn-converter</artifactId><version>6.0.0</version></dependency><dependency><groupId>org.activiti</groupId><artifactId>activiti-json-converter</artifactId><version>6.0.0</version></dependency><dependency><groupId>org.activiti</groupId><artifactId>activiti-bpmn-layout</artifactId><version>6.0.0</version></dependency><dependency><groupId>org.activiti.cloud</groupId><artifactId>activiti-cloud-services-api</artifactId><version>7-201710-EA</version></dependency><dependency><groupId>aspectj</groupId><artifactId>aspectjweaver</artifactId><version>1.5.4</version></dependency><dependency><groupId>mysql</groupId><artifactId>mysql-connector-java</artifactId><version>5.1.40</version></dependency><dependency><groupId>org.springframework</groupId><artifactId>spring-test</artifactId><version>5.0.7.RELEASE</version></dependency><dependency><groupId>org.springframework</groupId><artifactId>spring-core</artifactId><version>4.1.6.RELEASE</version></dependency><dependency><groupId>org.mybatis</groupId><artifactId>mybatis</artifactId><version>3.4.5</version></dependency><dependency><groupId>commons-dbcp</groupId><artifactId>commons-dbcp</artifactId><version>1.4</version></dependency><dependency><groupId>junit</groupId><artifactId>junit</artifactId><version>4.12</version></dependency><dependency><groupId>log4j</groupId><artifactId>log4j</artifactId><version>1.2.17</version></dependency><dependency><groupId>org.slf4j</groupId><artifactId>slf4j-log4j12</artifactId><version>1.7.21</version></dependency><dependency><groupId>org.slf4j</groupId><artifactId>slf4j-api</artifactId><version>1.7.25</version></dependency><dependency><groupId>commons-io</groupId><artifactId>commons-io</artifactId><version>2.6</version></dependency><dependency><groupId>org.projectlombok</groupId><artifactId>lombok</artifactId><version>1.16.18</version><scope>provided</scope></dependency>
</dependencies>

2.2 编写activiti.cfg.xml配置文件

activiti的引擎配置文件，包括：ProcessEngineConfiguration的定义、数据源定义、事务管理器等。其实就是一个Spring配置文件。

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://www.springframework.org/schema/beanshttp://www.springframework.org/schema/beans/spring-beans.xsd"><!--dbcp连接池--><bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource"><property name="driverClassName" value="com.mysql.jdbc.Driver"/><property name="url" value="jdbc:mysql://localhost:3306/activiti"/><property name="username" value="root"/><property name="password" value="root"/><property name="maxActive" value="3"/><property name="maxIdle" value="1"/></bean><!--在默认方式下,bean的id固定为processEngineConfiguration--><bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration"><!--配置数据库相关信息--><property name="dataSource" ref="dataSource"/><!--activiti数据库表处理策略false(默认值)：检查数据库的版本和依赖库的版本，如果不匹配就抛出异常true：构建流程引擎时，执行检查，如果需要就执行更新。如果表不存在，就创建。create-drop：构建流程引擎时创建数据库报表，关闭流程引擎时就删除这些表。drop-create：先删除表再创建表。create：构建流程引擎时创建数据库表，关闭流程引擎时不删除这些表--><property name="databaseSchemaUpdate" value="true"/><property name="asyncExecutorActivate" value="false"/><property name="mailServerHost" value="mail.my-corp.com"/><property name="mailServerPort" value="5025"/></bean></beans>

三 流程引擎配置类：

流程引擎配置类（ProcessEngineConfiguration），通过ProcessEngineConfiguration 可以创建工作流引擎 ProceccEngine。

四 工作流引擎的创建

工作流引擎的创建主要有两种方式：默认创建方式和一般创建方式

4.1 默认创建方式

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
System.out.println(processEngine);

4.2 一般创建方式：

//使用自定义方式创建
ProcessEngineConfiguration processEngineConfiguration = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml");
//获取流程引擎对象:通过 ProcessEngineConfiguration 创建 ProcessEngine,此时会创建数据库
ProcessEngine processEngine = processEngineConfiguration.buildProcessEngine();

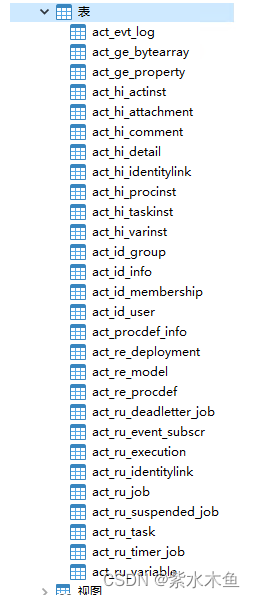

当创建好工作流引擎后，对应的数据库中会自动生成25张数据库表。

ACT_GE_PROPERTY中会先展示下一次流程的ID（next.dbid），并且在下一次流程部署的时候，对下一次流程的ID进行赋值。

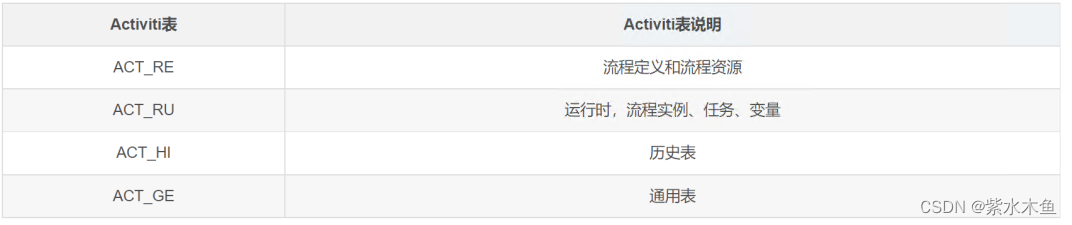

五 Activiti表说明

这里以表名的前缀进行说明：

六 Service服务接口

Activiti中还有许多的Service服务接口。这些Service 是工作流引擎提供用于进行工作流部署、执行、管理的服务接口，我们可以使用这些接口操作服务对应的数据表。

6.1 Service创建方式

通过ProcessEngine创建Service方式：

Runtimeservice runtimeService = processEngine.getRuntimeService();
RepositoryService repositoryService = processEngine.getRepositoryService();
TaskService taskService = processEngine.getTaskService();

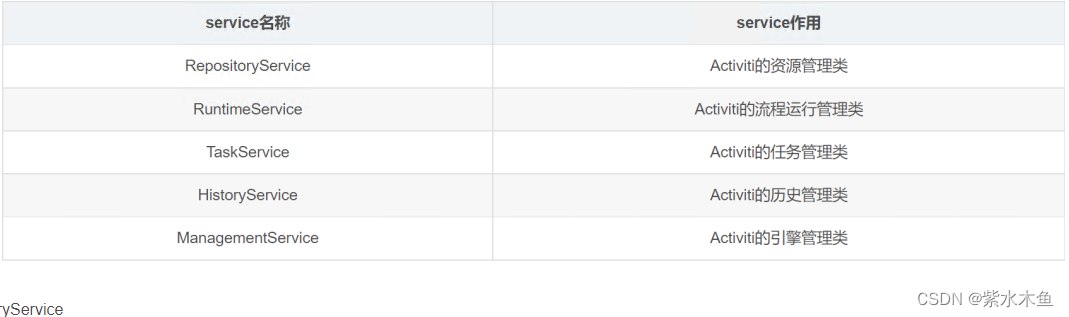

6.2 Service总览

6.2.1 RepositoryService

Activiti 的资源管理类，提供了管理和控制流程发布包和流程定义的操作。使用工作流建模工具设计的业务流程图需要使用此service将流程定义文件的内容部署到计算机。除了部署流程定义以外，还可以查询引擎中的发布包和流程定义。

暂停或激活发布包，对应全部和特定流程定义。暂停意味着它们不能再执行任何操作了，激活是对应的反向操作。获得多种资源，像是包含在发布包里的文件，或引擎自动生成的流程图。获得流程定义的pojo版本，可以用来通过java解析流程，而不必通过xml。

6.2.2 Runtimeservice

Activiti的流程运行管理类。可以从这个服务类中获取很多关于流程执行相关的信息

6.2.3 Taskservice

Activiti的任务管理类。可以从这个类中获取任务的信息。

6.2.4 Historyservice

Activiti的历史管理类，可以查询历史信息，执行流程时，引擎会保存很多数据（根据配置)，比如流程实例启动时间，任务的参与者，完成任务的时间，每个流程实例的执行路径，等等。这个服务主要通过查询功能来获得这些数据。

6.2.5 ManagementService

Activiti的引擎管理类，提供了对Activiti流程引擎的管理和维护功能，这些功能不在工作流驱动的应用程序中使用，主要用于Activiti 系统的日常维护。

七 流程图符号说明

7.1 BPMN插件

使用IDEA进行开发，建议下载一个插件。actiBPM插件，直接搜索下载。

7.2 流程符号、画流程图

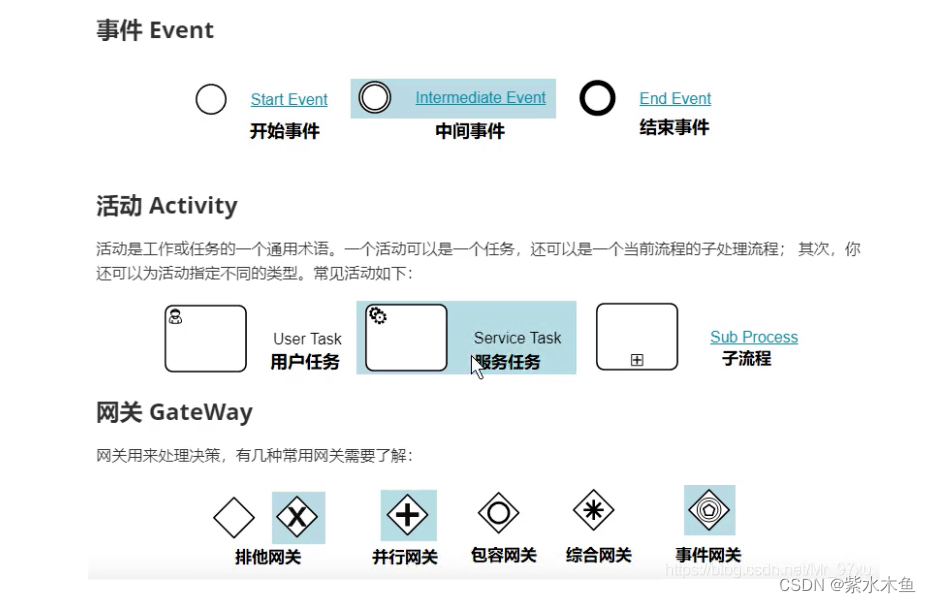

流程符号：事件Event，活动Activity，网关Gateway，流向

使用流程设计器画出流程图步骤：

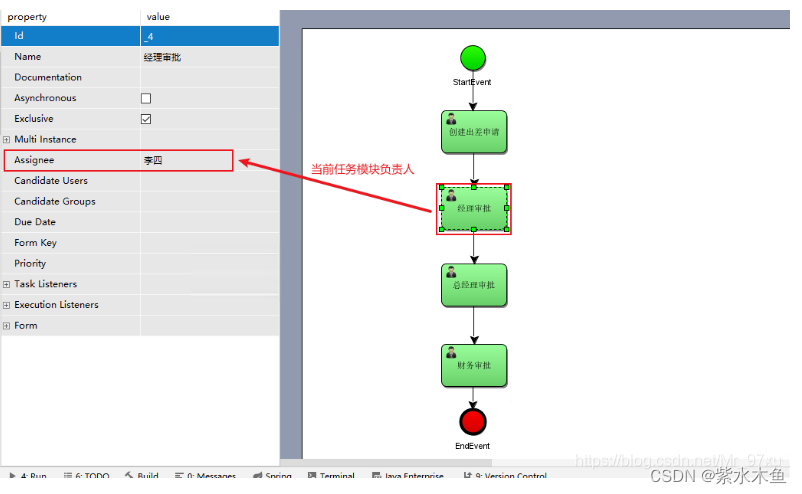

1.创建bpmn文件，在流程设计器使用流程符号来表达流程，指定流程的key，指定任务负责人。
2.生成png文件。

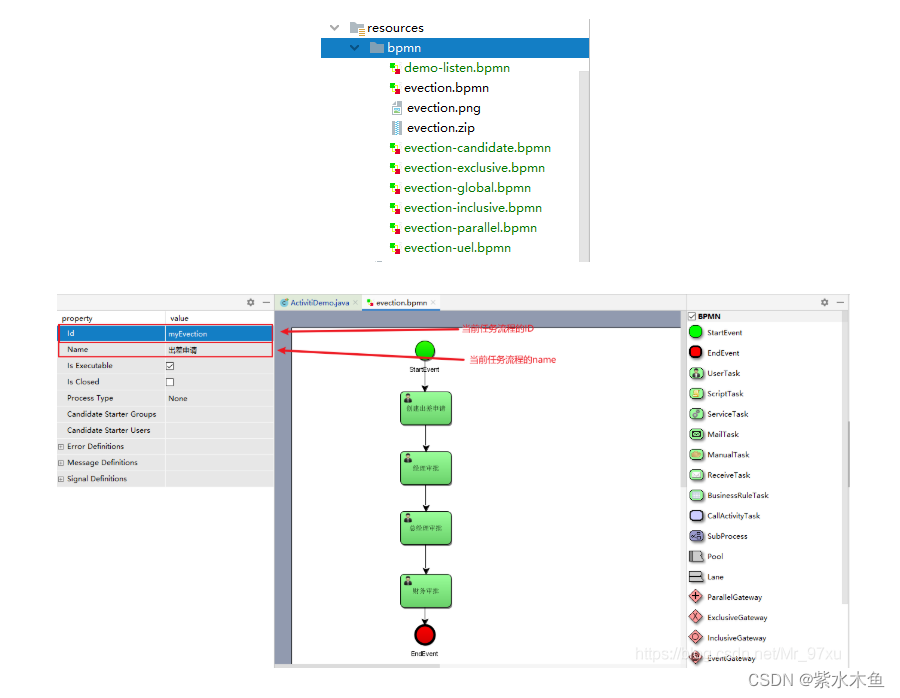

3.创建的bpmn文件要放在resourse下的bpmn文件夹下。

如下图：

注意：当前任务流程的ID不能是数字开头。

找到本地的文件，打开

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" xmlns:tns="http://www.activiti.org/test" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" expressionLanguage="http://www.w3.org/1999/XPath" id="m1611283406582" name="" targetNamespace="http://www.activiti.org/test" typeLanguage="http://www.w3.org/2001/XMLSchema"><process id="myEvection" isClosed="false" isExecutable="true" name="出差申请" processType="None"><startEvent id="_2" name="StartEvent"/><userTask activiti:assignee="zhangsan" activiti:exclusive="true" id="_3" name="创建出差申请"/><userTask activiti:assignee="jerry" activiti:exclusive="true" id="_4" name="经理审批"/><userTask activiti:assignee="jack" activiti:exclusive="true" id="_5" name="总经理审批"/><userTask activiti:assignee="rose" activiti:exclusive="true" id="_6" name="财务审批"/><endEvent id="_7" name="EndEvent"/><sequenceFlow id="_8" sourceRef="_2" targetRef="_3"/><sequenceFlow id="_9" sourceRef="_3" targetRef="_4"/><sequenceFlow id="_10" sourceRef="_4" targetRef="_5"/><sequenceFlow id="_11" sourceRef="_5" targetRef="_6"/><sequenceFlow id="_12" sourceRef="_6" targetRef="_7"/></process><bpmndi:BPMNDiagram documentation="background=#FFFFFF;count=1;horizontalcount=1;orientation=0;width=842.4;height=1195.2;imageableWidth=832.4;imageableHeight=1185.2;imageableX=5.0;imageableY=5.0" id="Diagram-_1" name="New Diagram"><bpmndi:BPMNPlane bpmnElement="myEvection"><bpmndi:BPMNShape bpmnElement="_2" id="Shape-_2"><omgdc:Bounds height="32.0" width="32.0" x="185.0" y="0.0"/><bpmndi:BPMNLabel><omgdc:Bounds height="32.0" width="32.0" x="0.0" y="0.0"/></bpmndi:BPMNLabel></bpmndi:BPMNShape><bpmndi:BPMNShape bpmnElement="_3" id="Shape-_3"><omgdc:Bounds height="55.0" width="85.0" x="160.0" y="85.0"/><bpmndi:BPMNLabel><omgdc:Bounds height="55.0" width="85.0" x="0.0" y="0.0"/></bpmndi:BPMNLabel></bpmndi:BPMNShape><bpmndi:BPMNShape bpmnElement="_4" id="Shape-_4"><omgdc:Bounds height="55.0" width="85.0" x="160.0" y="185.0"/><bpmndi:BPMNLabel><omgdc:Bounds height="55.0" width="85.0" x="0.0" y="0.0"/></bpmndi:BPMNLabel></bpmndi:BPMNShape><bpmndi:BPMNShape bpmnElement="_5" id="Shape-_5"><omgdc:Bounds height="55.0" width="85.0" x="160.0" y="285.0"/><bpmndi:BPMNLabel><omgdc:Bounds height="55.0" width="85.0" x="0.0" y="0.0"/></bpmndi:BPMNLabel></bpmndi:BPMNShape><bpmndi:BPMNShape bpmnElement="_6" id="Shape-_6"><omgdc:Bounds height="55.0" width="85.0" x="160.0" y="390.0"/><bpmndi:BPMNLabel><omgdc:Bounds height="55.0" width="85.0" x="0.0" y="0.0"/></bpmndi:BPMNLabel></bpmndi:BPMNShape><bpmndi:BPMNShape bpmnElement="_7" id="Shape-_7"><omgdc:Bounds height="32.0" width="32.0" x="185.0" y="475.0"/><bpmndi:BPMNLabel><omgdc:Bounds height="32.0" width="32.0" x="0.0" y="0.0"/></bpmndi:BPMNLabel></bpmndi:BPMNShape><bpmndi:BPMNEdge bpmnElement="_12" id="BPMNEdge__12" sourceElement="_6" targetElement="_7"><omgdi:waypoint x="201.0" y="445.0"/><omgdi:waypoint x="201.0" y="475.0"/><bpmndi:BPMNLabel><omgdc:Bounds height="0.0" width="0.0" x="0.0" y="0.0"/></bpmndi:BPMNLabel></bpmndi:BPMNEdge><bpmndi:BPMNEdge bpmnElement="_8" id="BPMNEdge__8" sourceElement="_2" targetElement="_3"><omgdi:waypoint x="201.0" y="32.0"/><omgdi:waypoint x="201.0" y="85.0"/><bpmndi:BPMNLabel><omgdc:Bounds height="0.0" width="0.0" x="0.0" y="0.0"/></bpmndi:BPMNLabel></bpmndi:BPMNEdge><bpmndi:BPMNEdge bpmnElement="_9" id="BPMNEdge__9" sourceElement="_3" targetElement="_4"><omgdi:waypoint x="202.5" y="140.0"/><omgdi:waypoint x="202.5" y="185.0"/><bpmndi:BPMNLabel><omgdc:Bounds height="0.0" width="0.0" x="0.0" y="0.0"/></bpmndi:BPMNLabel></bpmndi:BPMNEdge><bpmndi:BPMNEdge bpmnElement="_11" id="BPMNEdge__11" sourceElement="_5" targetElement="_6"><omgdi:waypoint x="202.5" y="340.0"/><omgdi:waypoint x="202.5" y="390.0"/><bpmndi:BPMNLabel><omgdc:Bounds height="0.0" width="0.0" x="0.0" y="0.0"/></bpmndi:BPMNLabel></bpmndi:BPMNEdge><bpmndi:BPMNEdge bpmnElement="_10" id="BPMNEdge__10" sourceElement="_4" targetElement="_5"><omgdi:waypoint x="202.5" y="240.0"/><omgdi:waypoint x="202.5" y="285.0"/><bpmndi:BPMNLabel><omgdc:Bounds height="0.0" width="0.0" x="0.0" y="0.0"/></bpmndi:BPMNLabel></bpmndi:BPMNEdge></bpmndi:BPMNPlane></bpmndi:BPMNDiagram>
</definitions>

八 流程的操作

使用 Activiti 提供的 API 把流程图的内容写入到数据库中，属于资源操作类，使用 RepositoryService

单文件部署：把bpmn文件和png文件逐个处理压缩包部署：把bpmn文件和png文件打成压缩包来处理部署操作表：act_re_deployment、act_re_procdef、act_ge_bytearray

8.1 部署方式

8.1.1单文件部署

/* 流程部署*/
public void deployment() {// 创建 ProcessEngineProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();// 获取 RepositoryServiceRepositoryService repositoryService = processEngine.getRepositoryService();// 使用 service 进行流程的部署,定义一个流程的名字,把bpmn和png部署到数据中Deployment deployment = repositoryService.createDeployment().name("出差申请流程") //流程图标的名字.addClasspathResource("bpmn/evection.bpmn") //bpmn文件.addClasspathResource("bpmn/evection.png") //bpmn文件生成的.deploy();// 输出部署信息System.out.println("流程部署ID:" + deployment.getId());System.out.println("流程部署名字:" + deployment.getName());
}

8.1.2 压缩文件部署

有时候我们会有多个流程，需要创建多个bpmn流程文件，这个时候想要同时部署，我们可以对bpmn文件进行打包压缩，使用Zip包进行批量的部署

/* 使用Zip包进行批量的部署*/
@Test
public void deployProcessByZip() {// 获取流程引擎ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();// 获取 RepositoryServiceRepositoryService repositoryService = processEngine.getRepositoryService();// 流程部署// 读取资源包文件，构造成 InputStreamInputStream inputStream = this.getClass().getClassLoader().getResourceAsStream("bpmn/evection.zip");// 使用 InputStream 构造 ZipInputStreamZipInputStream zipInputStream = new ZipInputStream(inputStream);// 使用压缩包的流，进行流程的部署Deployment deploy = repositoryService.createDeployment().addZipInputStream(zipInputStream).deploy();// 输出System.out.println("流程部署的ID：" + deploy.getId());System.out.println("流程部署的名称：" + deploy.getName());
}

操作的数据库表：

act_ge_bytearrayact_ge_propertyact_re_deploymentact_re_procdef

8.2 启动流程实例

流程部署完成以后，需要启动流程实例。使用 RuntimeService 根据流程定义的 key进行启动。

核心代码：

/* 启动流程*/
public void starProcess() {// 创建 ProcessEngineProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();// 获取 RunTimeServiceRuntimeService runtimeService = processEngine.getRuntimeService();// 根据流程定义的ID启动流程ProcessInstance instance = runtimeService.startProcessInstanceByKey("myEvection");// 输出内容System.out.println("流程定义ID:" + instance.getProcessDefinitionId());System.out.println("流程实例的ID:" + instance.getId());System.out.println("当前活动的ID:" + instance.getActivityId());
}

8.3 任务查询：

使用 TaskService ，根据流程定义的 key ，任务负责人来进行查询

/* 查询个人待执行的任务*/
@Test
public void findPersonalTaskList() {// 获取流程引擎ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();// 获取TaskServiceTaskService taskService = processEngine.getTaskService();// 根据流程的key和任务的负责人去查询任务List<Task> taskList = taskService.createTaskQuery().processDefinitionKey("myEvection")  // 流程的key.includeProcessVariables().taskAssignee("zhangsan")           // 要查询的负责人.list();// 输出for (Task task : taskList) {System.out.println("流程实例的ID：" + task.getProcessInstanceId());System.out.println("任务的ID：" + task.getId());System.out.println("任务的负责人：" + task.getAssignee());System.out.println("任务的名称：" + task.getName());}
}

8.4 任务完成

使用 TaskService ，用任务 ID 直接完成任务。

/* 完成个人任务*/
@Test
public void completTask() {String key = "testCandidiate";String assignee = "张三1"; //任务的负责人ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();TaskService taskService = processEngine.getTaskService();Task task = taskService.createTaskQuery().processDefinitionKey(key).taskAssignee(assignee).singleResult();if (task != null) {taskService.complete(task.getId());}
}

8.5 流程实例的挂起和激活

8.5.1 全部流程实例的挂起和激活

/* 全部流程实例的挂起和激活*/
@Test
public void suspendAllProcessInstance() {// 1.获取流程引擎ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();// 2.获取 RepositoryServiceRepositoryService repositoryService = processEngine.getRepositoryService();// 3.查询流程定义ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery().processDefinitionKey("myEvection").singleResult();// 4.获取当前流程定义的实例是否都是挂起状态boolean flag = processDefinition.isSuspended();// 5.获取流程定义的IDString id = processDefinition.getId();// 6.判断是否挂起状态。是:改为激活;否:改为挂起if (flag) {// 改为激活. 参数1:流程定义的ID,参数2:是否激活,参数3:激活时间repositoryService.activateProcessDefinitionById(id, true, null);System.out.println("流程定义ID：" + id + "已激活");} else {// 改为挂起. 参数1:流程定义的ID;参数2:是否挂起;参数3:挂起时间repositoryService.suspendProcessDefinitionById(id, true, null);System.out.println("流程定义ID：" + id + "已挂起");}
}

8.5.2 单个流程实例的挂起和激活

/* 单个流程实例的挂起和激活*/
@Test
public void suspendSingleProcessInstance() {// 1.获取流程引擎ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();// 2.获取 RuntimeServiceRuntimeService runtimeService = processEngine.getRuntimeService();// 3.通过 RuntimeService 获取流程实例对象ProcessInstance instance = runtimeService.createProcessInstanceQuery().processInstanceId("17501").singleResult();// 4.得到当前流程实例的暂停状态boolean flag = instance.isSuspended();// 5.获取流程实例的IDString instanceId = instance.getId();// 6.判断是否暂停。是:改为激活;否:改为暂停if (flag) {runtimeService.activateProcessInstanceById(instanceId);System.out.println("流程实例ID：" + instanceId + "已激活");} else {runtimeService.suspendProcessInstanceById(instanceId);System.out.println("流程实例ID：" + instanceId + "已暂停");}
}

注意：流程实例在挂起的状态下是无法进行下一步操作的。

九 流程变量

我们在使用流程变量的时候。如果我们将一个对象存储到一个流程变量中，那么这个对象需要实现Serializable接口。

/* 出差申请中的流程变量对象*/
@NoArgsConstructor
@AllArgsConstructor
@Data
public class Evection implements Serializable {private Long id;                //主键IDprivate Integer days;            //出差天数private String evectionName;    //出差单名字private Date startTime;         //出差开始时间private Date endTime;           //出差结束时间private String address;         //目的地private String reason;          //出差原因}

流程变量的作用域：

整个流程实例、任务、执行实例。默认：整个流程实例。

9.1 使用方法

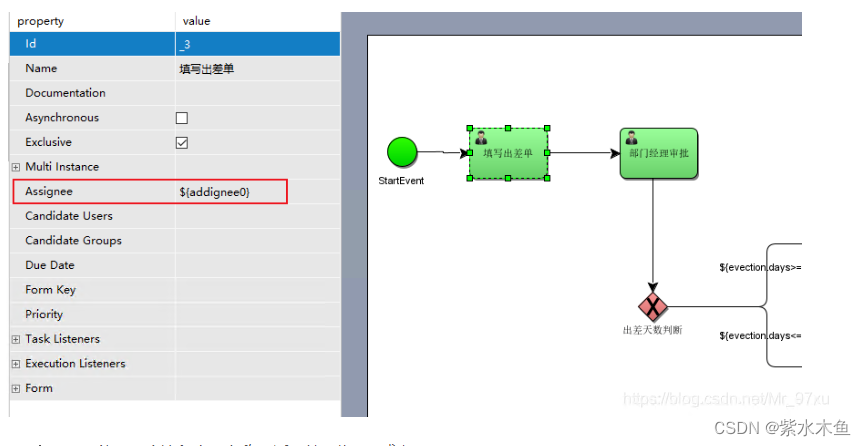

在属性上使用UEL表达式 ${assignee}，assignee就是一个流程变量的名称。

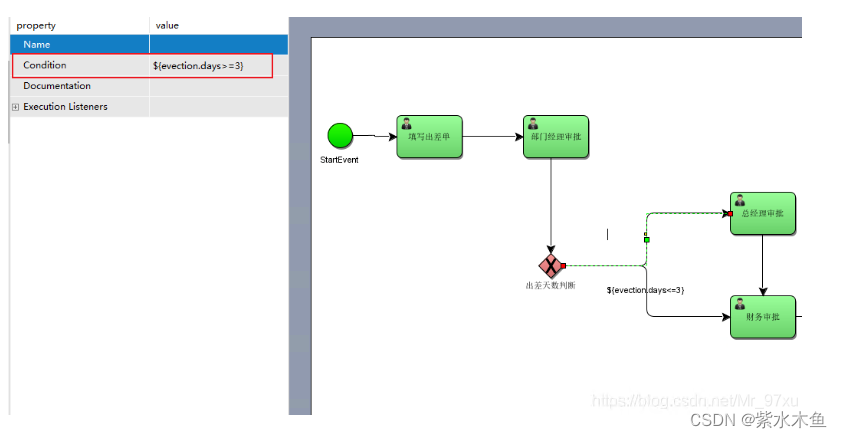

在连线上使用UEL表达式 ${days<=3}，days就是一个流程变量名称，返回结果为true或者false。

9.2 Activiti有很多种方式设置流程变量，这里简单介绍两种：

9.2.1 启动流程时设置流程变量

/* 启动流程*/
@Test
public void startProcess() {ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();RuntimeService runtimeService = processEngine.getRuntimeService();// 流程变量mapMap<String, Object> map = new HashMap<>();// 设置流程变量Evection evection = new Evection();evection.setDays(2);// 把流程变量的pojo放入mapmap.put("evection", evection);map.put("assignee0", "张三");map.put("assignee1", "李经理");map.put("assignee2", "王财务");map.put("assignee3", "赵总经理");runtimeService.startProcessInstanceByKey("myProcess_1", map);
}

9.1.2 任务办理时设置

/* 完成任务*/
@Test
public void completTask() {ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();TaskService taskService = processEngine.getTaskService();Evection evection = new Evection();evection.setDays(2);Map<String, Object> map = new HashMap<>();map.put("evection", evection);Task task = taskService.createTaskQuery().processDefinitionKey("myProcess_2").taskAssignee("王财务0").singleResult();if (task != null) {String taskId = task.getId();// 完成任务taskService.complete(taskId, map);}
}

十 网关

用来控制流程的走向

10.1 排他网关——ExclusiveGateway

用来在流程中实现决策，当流程执行到这个网关，所有的分支都会判断条件是否为true，如果为true，则执行该分支。

注意：排他网关只会选择一个作为true的分支执行，如果有两个分支都为true，排他网关会选择ID值比较小的一条分支去执行。

如果从排他网关出去的流程所有的条件都不满足，则会抛出异常。

10.2 并行网关——ParallelGateway

并行网关，允许流程分成多条分支，也可以把多分支汇聚到一起，并行网关的功能是基于进入和外出顺序流的：

1 fork分支：并行后的所有外出顺序流，为每个顺序流都创建一个并发分支

2 join汇聚：所有到达并行网关，在此等待的分支，直到所有进入顺序流的分支都到达以后，流程就会通过汇聚网关。

注意：如果同一个并行网关有多个进入和多个外出顺序流，它就同时具有分支和汇聚功能，这时，网关会先汇聚所有进入的顺序流，然后再切分成多个并行分支。

与其他网关的主要区别是：并行网关不会解析条件，即使顺序流中定义了条件，也会被忽略。

并行网关需要所有分支的全部运行完了，才会汇聚，继续向下执行。

10.3 包含网关——InclusiveGateway

包含网关可以看成是排他网关和并行网关的结合体，和排他网关一样，可以在外出顺序流上定义条件，包含网关会解析它们，但是主要的区别是：包含网关可以选择多于一条顺序流，这和并行网关一样。

包含网关的功能是基于进入和外出顺序流的。

分支：所有外出顺序流的条件都会被解析，结果为true的顺序流会以并行方式继续执行，会为每一个顺序流创建一个分支。

汇聚：所有并行分支到达包含网关，会进入等待状态，直到每个包含流程token的进入顺序流的分支都到达。这是和并行网关最大的不同。

10.4 事件网关——EventGateway

Activiti和SpringBoot的整合开发
配置文件

spring:application:name: actspringbootdatasource:driver-class-name: com.mysql.jdbc.Driverurl: jdbc:mysql://localhost:3306/actspring?useUnicode=true&characterEncoding=utf-8&useSSL=false&autoReconnect=true&serverTimezone=UTCusername: rootpassword: rootactiviti:# false:默认值。activiti在启动时，会对比数据库表中保存的版本。如果没有表或者版本不匹配，将抛出异常# true:activiti会对数据库中所有表进行更新操作，如果表不存在，则会自动创建# create_drop:在activiti启动时创建表，在关闭时删除表（必须手动关闭引擎，才能删除表）# drop-create:在activiti启动时删除原来的旧表，然后再创建新表（不需要手动关闭引擎）# 线上一般使用false,开发中使用truedatabase-schema-update: true# 自动部署验证设置:true-开启（默认）、false-关闭check-process-definitions: false# 开启历史表db-history-used: true# 历史记录存储等级history-level: full
server:port: 8082
