电路板EMC设计技巧-Michael_AU
01.EMC设计的重要性
器件的逻辑电压越来越低,增加了EMC设计的难度,因为噪声容限越来越低,误码率增加
什么是高速信号?
信号的上升边沿陡峭,一般粗略估计,信号上升沿时间为信号周期的1/10
电信号传播速度
空气:3*10^8m/s
FR4: 1.5*10^8m/s 约为15cm/ns
Edge Length(沿长度) 上升沿的时间内,在导线中占据的物理长度
走线长度大于沿长度的1/3时,该信号被看做高速信号
比如:信号上升沿时间为3ns,则信号在其时间内传输距离为:3ns*c/2=45cm
1/3的长度就是15cm,表明,若走线大于15cm或者接近15cm时,这个信号就可被看做是高速信号
02.电路板上的屏蔽
法拉第笼的概念

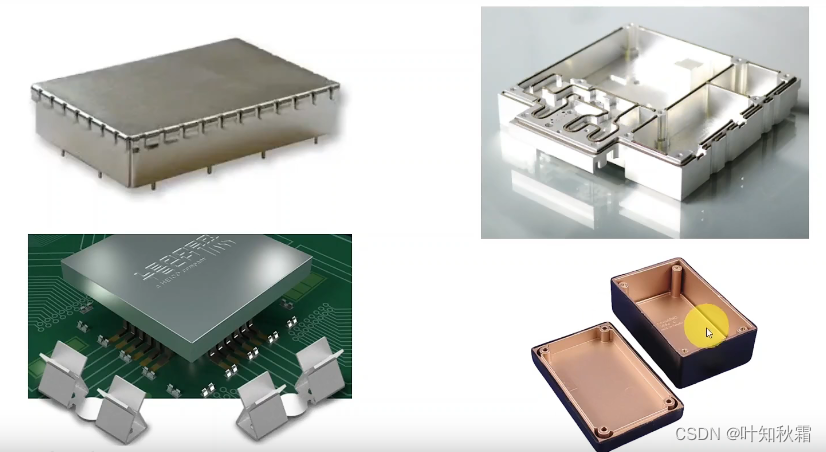

屏蔽罩的种类
屏蔽罩开孔尺寸:
不要大于最高频率对应波长尺寸的1%
如:1G频率的信号,对应空气中波长为30cm,在FR4中波长为15cm
所以屏蔽罩开孔尺寸不要大于0.15cm,就是1.5mm
屏蔽罩上开孔数量
若屏蔽罩上开一个尺寸为波长1%的孔,那屏蔽效能最多只能达到34dB
每开孔数量翻倍,屏蔽效能下降6dB
环保指令
RoHS 十种有害物质 产品成分 锡铝等
WEEE 电子产品回收废弃物质
