1.需求分析

        关于uart协议实现这部分大家可以参考我上一篇的博客。《FPGA自学笔记--串口通信实现（vivado&verilog版）》。在上一篇博客中，主要实现了将单字节的数据，我们其实就是用上一篇博客的模块来实现多字节数据的发送。

        在真实的数据传输过程中，我们不只是发送 6 7 8 位数据，也有可能发送12 16 20位的数据，所以我们需要调用多次串口发送模块来发送多字节数据。通过状态机实现，假设我们这次发送一个40位，5字节的数据，所以朴素的来讲，我们可以有6个状态，0状态是整个模块等待状态，1,2,3,4,5状态分别为5个字节数据的发送状态。

2.总体模块和状态转移图。

        上一篇博客中，单字节的串口发送模块为uart_tx。实现的具体功能为，当send_go为高电平时，将data里的并行数据以串行数据发出，发送完成时 tx_done 产生一个单脉冲。我们需要在上层模块中调用这个模块。上层模块的框图如昨图。需要调用的uart_tx模块如右图所示。

所以，需要trans_go启动状态机，状态机内部产身send_go信号，传输一字节数据。发送完成后，uart_tx模块会产生tx_done信号，tx_done信号用来激活状态机的下一个状态，开始发送下一个数据，再次产生一个send_go脉冲，送入data数据，依次送完5字节数据，当最后一个字节发送完成成，最后一个状态5在tx_done下返回第一个状态，并产生五字节发送完成信号，trans_down.回到第一个状态后，等待发送下一个四十位，五字节数据的trans_go。

状态转移图如下。

当然，这个状态转移图也可以简化，由于我目前也是小白状态，只能写出这种比较好理解，简单的写法，大家以后也可以尝试比较高级的写法。即只用两个状态机实现，或者讲后面五个状态总结为一个大状态，

3.设计文件和testbench文件

        在top文件中例化uart_byte_tx模块，这部分具体代码请参考上一个博客。代码参考了B站小梅哥的视频。新手强烈推荐。

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/04/30 20:20:59
// Design Name:
// Module Name: uart_tx_5byte
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
// 使用串口发送5个字节(40 bit)的数据到电脑module uart_tx_5byte(clk,reset,data40,trans_go,uart_tx,trans_done);input clk;input reset;input trans_go;input [39:0]data40;output uart_tx;output reg trans_done;reg [7:0]data;reg send_go;//reg tx_done;uart_byte_tx uart_byte_tx(.clk(clk),.reset(reset),.send_go(send_go),.data(data),.baud_set(4),.uart_tx(uart_tx),.tx_done(tx_done));reg [2:0]state;always@(posedge clk or negedge reset)if(!reset)beginstate <= 0;send_go <= 0;data <= 0;trans_done <= 0;endelse if(state == 0)begintrans_done <= 0;//if(tx_done)begin             // 当发完的时候  发新的if(trans_go)begin             //  由trans_go 点燃第一个状态  启动状态  用tx_done 是无法启动状态机的  tx_done 是 0状态结束标志data <= data40[7:0];send_go <= 1;state <= 1;endelse begindata <= data;send_go <= 0;state   <= 0;end        endelse if(state == 1)beginif(tx_done)begindata <= data40[15:8];send_go <= 1;state <= 2;endelse begindata <= data;send_go <= 0;state   <= 1;end        endelse if(state == 2)beginif(tx_done)begindata <= data40[23:16];send_go <= 1;state <= 3;endelse begindata <= data;send_go <= 0;state   <= 2;end        endelse if(state == 3)beginif(tx_done)begindata <= data40[31:24];send_go <= 1;state <= 4;endelse begindata <= data;send_go <= 0;state   <= 3;end        endelse if(state == 4)beginif(tx_done)begindata <= data40[39:32];send_go <= 1;state <= 5;endelse begindata <= data;send_go <= 0;state   <= 4;end        endelse if(state == 5)beginif(tx_done)begin               // 当发完的时候 回到初始状态send_go <= 0;state <= 0;trans_done <= 1;endelse begin                    // 当没发完的时候 等他发完data <= data;send_go <= 0;state   <= 5;end        end
endmodule

对应的testbench文件

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/04/30 21:51:02
// Design Name:
// Module Name: uart_tx_5byte_tb
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//module uart_tx_5byte_tb();reg clk;reg reset;reg [39:0]data40;reg trans_go;wire trans_done;wire uart_tx;uart_tx_5byte uart_tx_5byte(.clk(clk),.reset(reset),.data40(data40),.trans_go(trans_go),.uart_tx(uart_tx),.trans_done(trans_done));initial clk = 1;always #10 clk = ~clk;initial beginreset = 0;data40 = 0;trans_go = 0;# 201;# 200;reset = 1;data40 = 40'h123456789a;trans_go = 1;# 20trans_go = 0;@(posedge trans_done);# 200000;data40 = 40'habc1234655;trans_go = 1;# 20trans_go = 0;@(posedge trans_done);# 200000;$stop;end
endmodule

 4.仿真结果分析

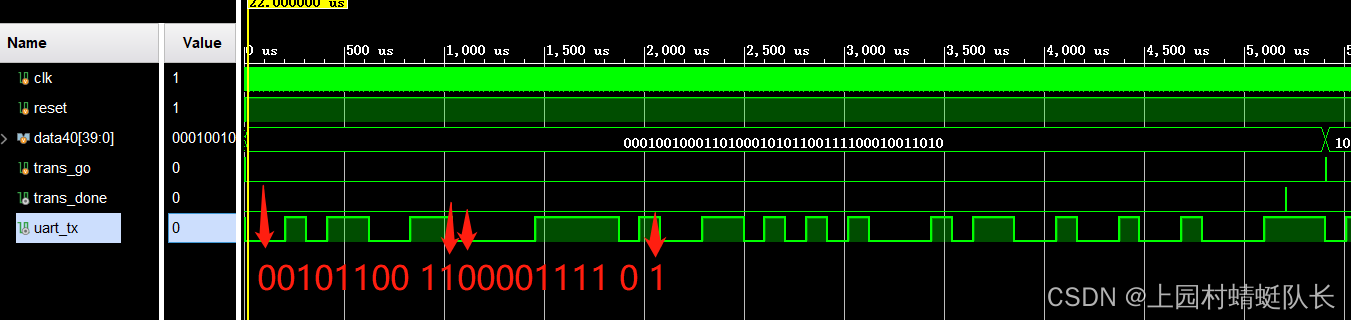

显然，如图所示，一定要注意，多字节发送，每个字节还是存在起始位和终止位的，所以应该还是10位10位的发，看时序图的时候一定不要看错了，去除箭头所示的标志位后，对比数据，并行40位输入和串行输出，结果一致，从低位到高位，完全正确。有兴趣的同学可以直接下载我的vivado工程。
