折线图

折线图更多的使用来呈现数据随时间的变化趋势

1. 折线图的实现步骤

1.先上Echarts经典基本代码框架~~

<!DOCTYPE html>
<html lang="en">
<head><meta charset="UTF-8"><script src="echarts.min.js"></script> # 自己找文件位置
</head>
<body><div style="width: 600px;height: 400px"></div><script>var mCharts = echarts.init(document.querySelector("div"))var option = {}mCharts.setOption(option)</script>
</body>
</html>

此时option对象是空的。

2.准备数据：

  • x轴：
		var xDataArr = ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月', '11月', '12月']
  • y轴：
		var yDataArr = [3000, 2800, 900, 1000, 800, 700, 1400, 1300, 900, 1000, 800, 600]
  1. 准备option，将series中的type的值设置为：line（区别于柱状图，柱状图为bar）
var option = {xAxis:{type:'category',data:xDataArr},yAxis:{type:'value'},series:[{type:'line',data:yDataArr}]}

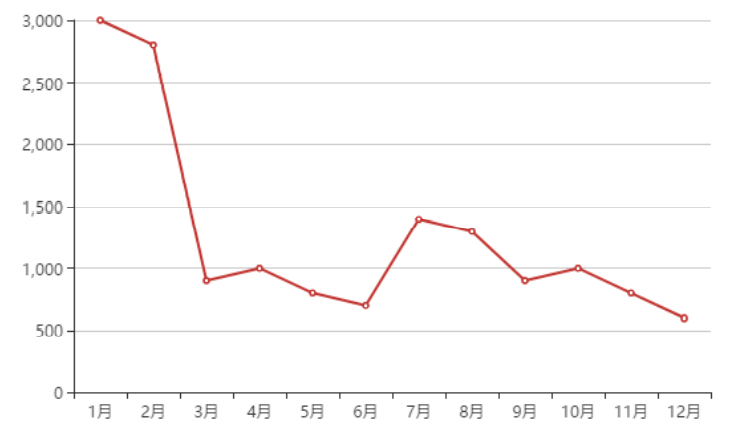

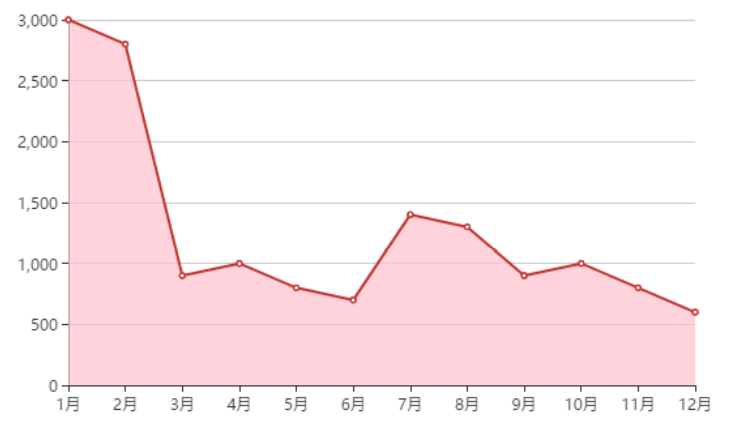

最终效果图如下：
在这里插入图片描述

<!DOCTYPE html>
<html lang="en">
<head><meta charset="UTF-8"><script src="echarts.min.js"></script>
</head>
<body>
<div style="width: 600px;height: 400px"></div>
<script>var mCharts = echarts.init(document.querySelector("div"))var xDataArr = ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月', '11月', '12月']var yDataArr = [3000, 2800, 900, 1000, 800, 700, 1400, 1300, 900, 1000, 800, 600]var option = {xAxis:{type:'category',data:xDataArr},yAxis:{type:'value'},series:[{type:'line',data:yDataArr}]}mCharts.setOption(option)
</script>
</body>
</html>

2. 折线图的常见效果

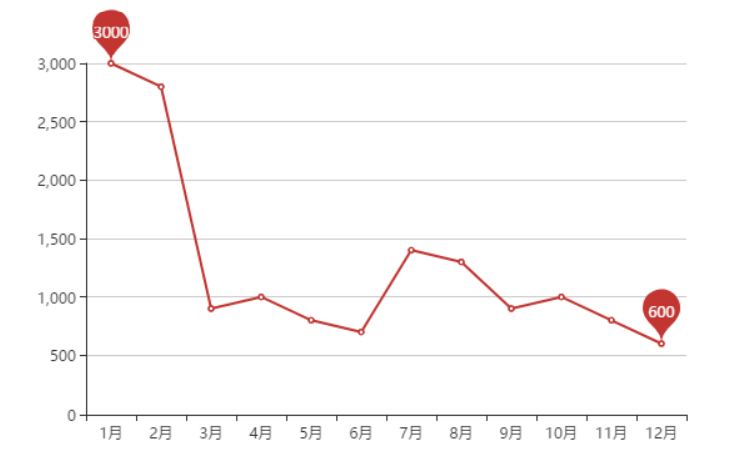

最大值\\最小值 markPoint
series: [{......markPoint: {data: [{type: 'max', name: '最大值'},{type: 'min', name: '最小值'}]}}
]

在这里插入图片描述

平均值 markLine
series: [{......markLine: {data: [{type: 'average', name: '平均值'}]}}
]

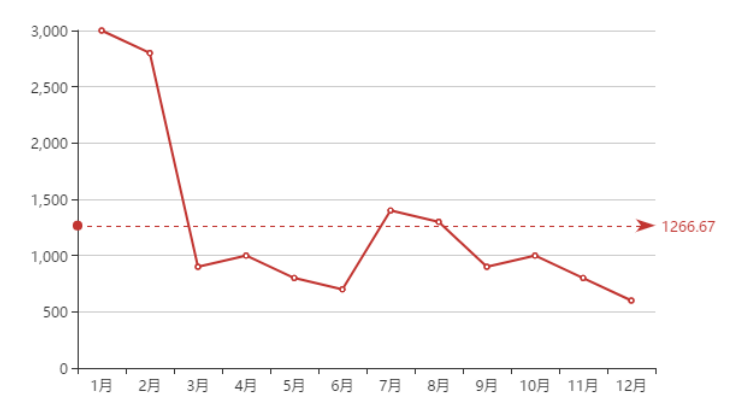

在这里插入图片描述

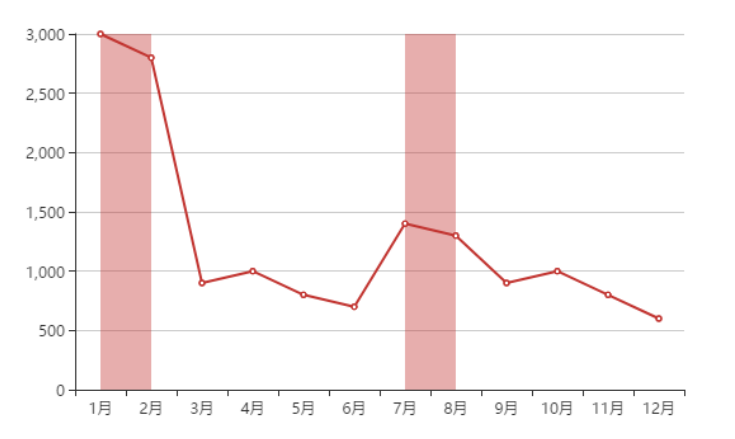

标注区间 markArea
    var option = {series: [{......markArea: {data: [[{xAxis: '1月'}, {xAxis: '2月'}],[{xAxis: '7月'}, {xAxis: '8月'}]]}}]}

在这里插入图片描述

数值显示 label
series: [{......label: {show: true,	// 是否可见rotate: 0 	// 旋转角度}}
]

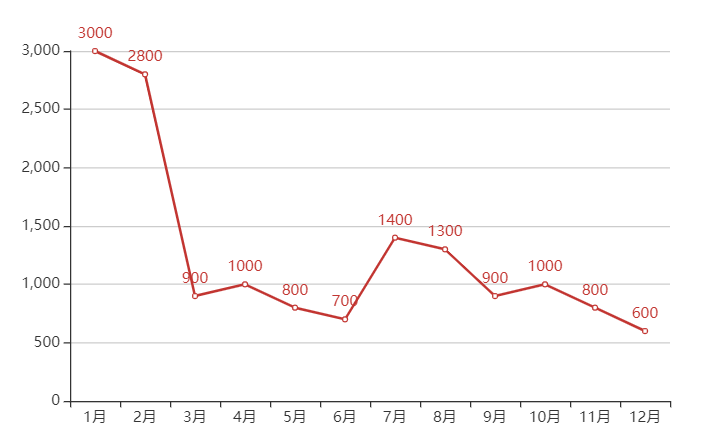

在这里插入图片描述

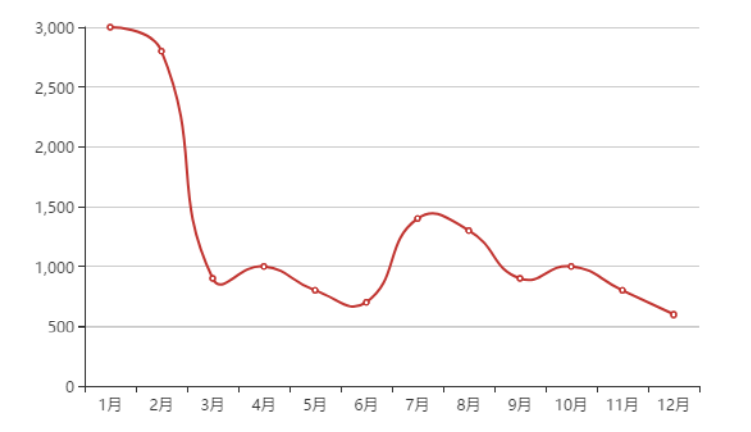

平滑线条smooth
series: [{......smooth:true}
]

在这里插入图片描述

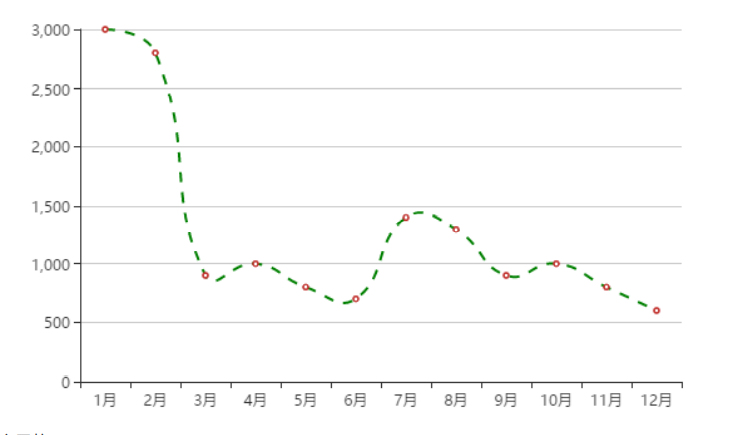

线条样式linestyle
var option = {series:[{......smooth: true,lineStyle:{color: 'green',type: 'dashed'//可选值还有 dotted  solid}}]}

在这里插入图片描述

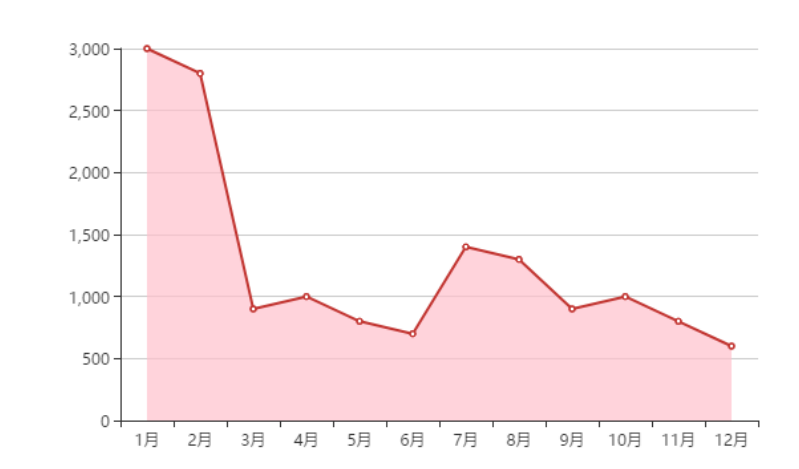

填充风格 areaStyle
var option = {series: [{type: 'line',data: yDataArr,areaStyle: {color: 'pink'}}]
}

在这里插入图片描述

紧挨边缘boundaryGap

boundaryGap 是设置给 x 轴的, 让起点从 x 轴的0坐标开始

var option = {xAxis: {type: 'category',data: xDataArr,boundaryGap: false}
}

在这里插入图片描述

配置缩放比例 scale

如果每一组数据之间相差较少，并且都比0大很多，那么可能存在下种情况。

var yDataArr = [3005, 3003, 3001, 3002, 3009, 3007, 3003, 3001, 3005,
3004, 3001, 3009] // 此时y轴的数据都在3000附近, 每个数之间相差不多
var option = {xAxis: {type: 'category',data: xDataArr},yAxis: {type: 'value'},series: [{type: 'line',data: yDataArr}]
}

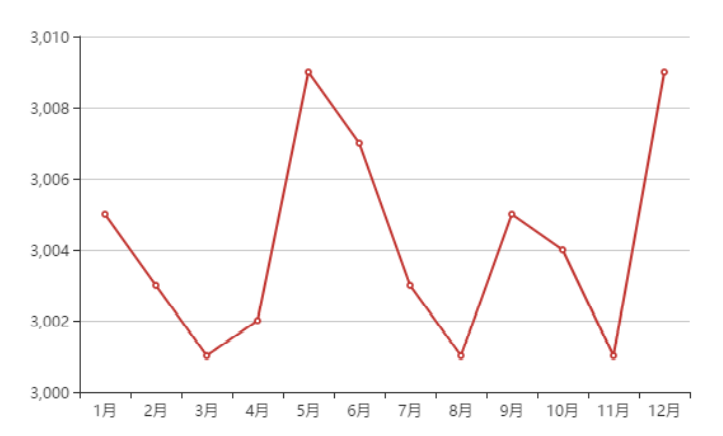

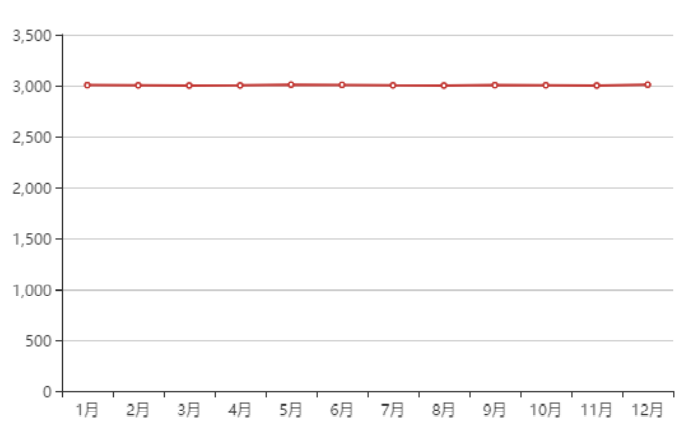

在这里插入图片描述
为此我们使用scale，摆脱从零开始。
将scale配置给y轴，控制比例

var option = {yAxis: {type: 'value',scale: true}
}

在这里插入图片描述

堆叠图

堆叠图指的是, 同个类目轴上系列配置相同的 stack 值后，后一个系列的值会在前一个系列的值上相加

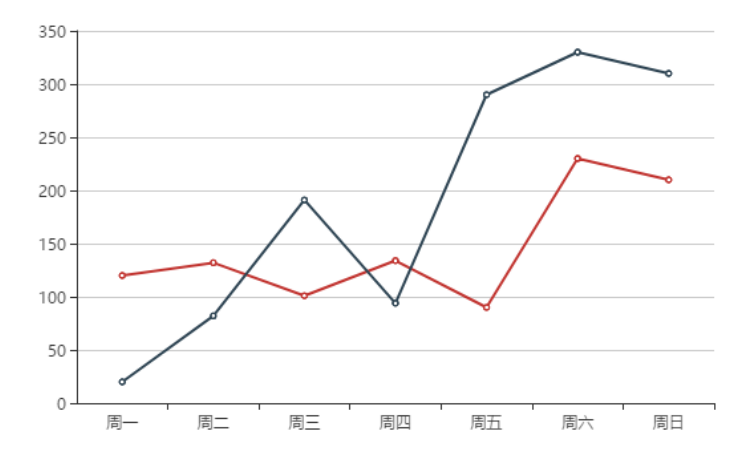

如果在一个图表中有两个或者多个折线图, 在没有使用堆叠配置的时候, 效果如下:

3. 通用配置

使用 ECharts 绘制出来的图表, 自带一些功能, 这些功能是每一个图表都具备的, 我们可以通过配置, 对这些功能进行设置.

<script>var mCharts = echarts.init(document.querySelector("div"))var xDataArr = ['周一', '周二', '周三', '周四', '周五', '周六', '周日']var yDataArr1 = [120, 132, 101, 134, 90, 230, 210]var yDataArr2 = [20, 82, 191, 94, 290, 330, 310]var option = {xAxis: {type: 'category',data: xDataArr},yAxis: {type: 'value',scale: true},series: [{type: 'line',data: yDataArr1},{type: 'line',data: yDataArr2}]}mCharts.setOption(option)
</script>

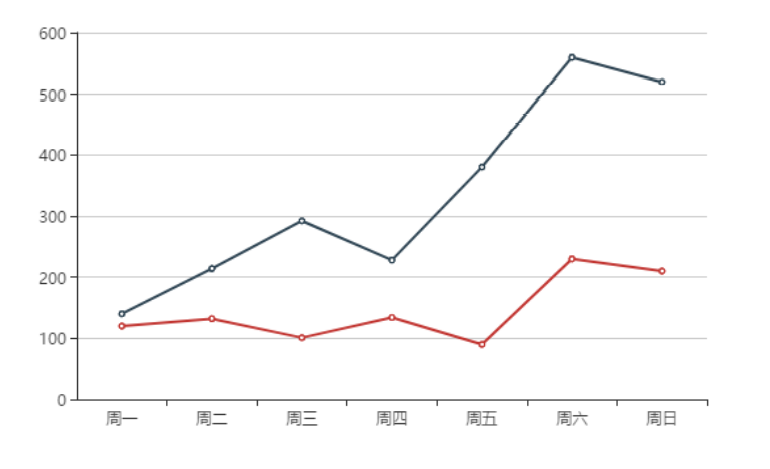

在这里插入图片描述
使用了堆叠图后：

var option = {series: [{type: 'line',data: yDataArr1,stack: 'all' // series中的每一个对象配置相同的stack值, 这个all可以任意写},{type: 'line',data: yDataArr2,stack: 'all' // series中的每一个对象配置相同的stack值, 这个all可以任意写}]
}

在这里插入图片描述
蓝色这条线的y轴起点, 不再是y轴, 而是红色这条线对应的点. 所以相当于蓝色是在红色这条线的基础之上进行绘制. 基于前一个图表进行堆叠。

标题：title
var option = {title: { // 标题设置text: '成绩展示', // 标题文字textStyle: { // 标题文字样式设置color: 'red'},borderWidth: 5, // 标题边框宽度borderColor: 'blue', // 标题边框颜色borderRadius: 5, // 标题边框圆角left: 50, // 标题距离左边的距离top: 10 // 标题距离顶部的距离}}
提示框：tooltip

tooltip指的是当鼠标移入到图表或者点击图表是，展示出的提示框

  • 触发类型：tigger
    可选值有item\\axis
  • 触发时机：triggerOn
    可选值有 mouseOver\\click
  • 格式化显示：formatter
    • 字符串模板
var option = {tooltip: {trigger: 'item',triggerOn: 'click',formatter: '{b}:{c}'}
}

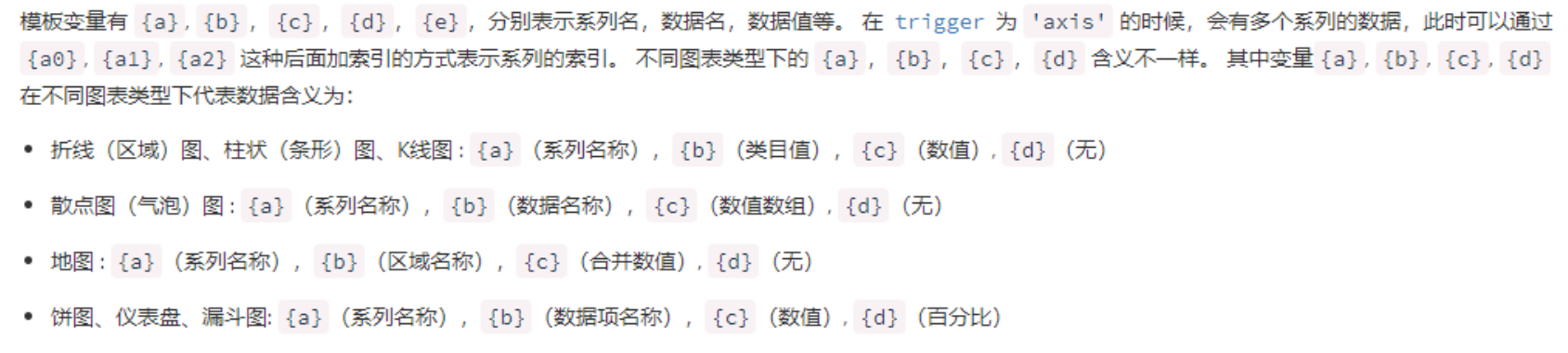

这个{b} 和 {c} 所代表的含义不需要去记, 在官方文档中有详细的描述

在这里插入图片描述

  • 回调函数
var option = {tooltip: {trigger: 'item',triggerOn: 'click',formatter: function (arg) {return arg.name + ':' + arg.data}}
}
工具按钮：toolbox

toolbox 是ECharts提供的工具栏，内置有导出图片，数据视图, 重置, 数据区域缩放, 动态类型切换五个工具

工具栏的按钮是配置在 feature 的节点之下

var option = {toolbox: {feature: {saveAsImage: {}, // 将图表保存为图片dataView: {}, // 是否显示出原始数据restore: {}, // 还原图表dataZoom: {}, // 数据缩放magicType: { // 将图表在不同类型之间切换,图表的转换需要数据的支持type: ['bar', 'line']}}}
}
图例：legend

legend是图例，用于筛选类别，需要和series配合使用

  • legend中的data是一个数组
  • legend 中的data的值需要和series数组中的某组数据的name值一致
