串口通信协议

I2C

总线有两根双向数据线，一根是数据线 SDA，一根是时钟先 SCL

空闲： SDL  SCL都是高电平

起始信号   SCL 高      SDL由高变低的跳变

停止信号 SCL 高   SDL由低变高的跳变

主设备在SCL线上产生一个时钟脉冲，将SDL线上传输一个数据位，当一个字节数据传输完之后，从设备将拉低SDA线，回传给主设备一个应答位，这就是一个字节的真正传输

系统中的外围设备都有一个七位的从器件地址，通过这个地址来选择从设备

一般操作

1、主机给从机发数据

发送开始条件START和从机地址

发送数据

发送停止条件STOP结束

       主机从从机读取数据

发送开始条件START和从机地址

发送要读取的地址

读取数据

发送停止条件STOP结束

       开始和结束条件

当SCL高，SDA从高变低，就是START

当 SCL 高，SDA从低变高，就是STOP

SPI

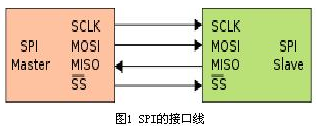

四条线

SCLK :串行时钟，用来同步数据传输，由主机输出

MOSI: 主机输出从机输入数据线，通常先传输MSB

MISO:主机输入从机输出数据线，通常先传输LSB

SS:片选，低电平有效，由主机输出

数据传输

在SPI一个周期内，完成如下操作

1、主机通过MOSI线发生1位数据，从设备通过这根线读取这1位数据

2、从机通过MISO线发送1位数据，从设备通过这根线读取这1位数据

3、时钟使能线，当要和某个从设备通信就将之使能

这是通过移位寄存器实现的，主机和从机各有一个移位寄存器，且二者连接成环

UART

没有时钟线，异步传输

数据包的内容由起始位、主体数据、校验位、停止位组成，通讯双方的数据包格式以及波特率要约定一样

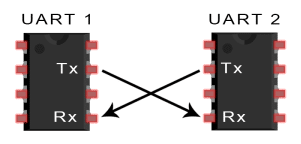

·1、接口

UART仅通过两条TXD和RXD用于数据发和收

数据格式

1、起始位

数据线空闲状态为高电平，要发送数据时将其拉低一个时钟周期表示起始位

2、数据位

使用校验位时，数据位可以有5~8位，如果不使用校验位，数据位可以达9位

3、校验位

奇偶校验，保证校验位和数据位在内所有位中1的个数为偶数

4、停止位

为了表示数据包的结束，发送端需要将信号线从低电平变成高电平，并且保持2个时钟周期

优缺点

1、只使用两条信号线，不需要时钟线，有校验位进行错误检测

2、传输速率比较慢
