PAJ7620U2手势识别——配置手势数据寄存器(6)
前言
我们已经把所有操作寄存器配置好了，接下来就可以读取手势数据了。本章教程会带领各位读者完成对手势数据寄存器的配置，内容比较简单。
一、手势数据寄存器简介
结合官方数据手册：
我们读取0x43或者0x44寄存器内的数据，挥手动作将会被这两个寄存器捕捉到，捕捉完成后读取即可。下面是0x43寄存器8bit数据每位置1的含义：
我们在这里读取0x43寄存器即可，0x44寄存器主要是执行中断操作，我们不使用该寄存器，在编写代码时检测到数据变化，做输出即可。
二、配置步骤
1.突发读操作步骤图
因为要进行连续捕获挥手动作，因此在这里必须要使用到连续读操作。我们看第一个START状态到第一个STOP状态，这部分的波形图与我们配置0x00寄存器绘制的波形图类似，因此在原有的波形图和状态转移图上修改即可。

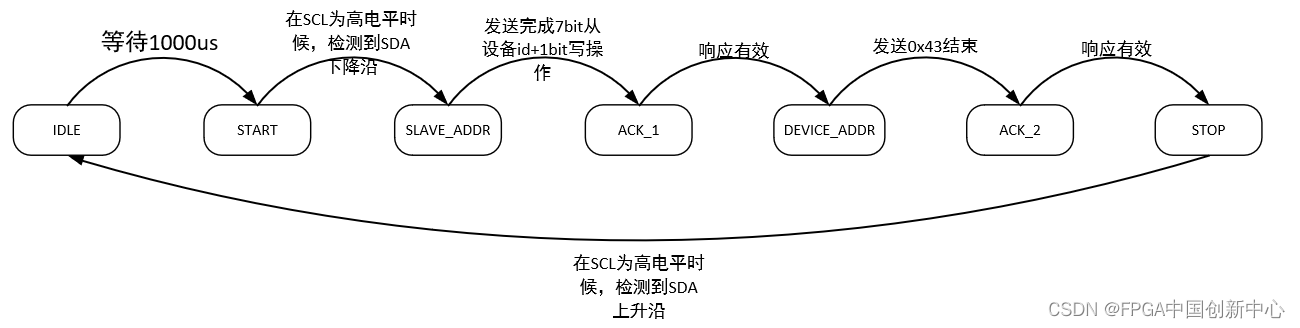

2.模块状态转移图绘制
这里是确定访问0x43寄存器，表示将要对0x43寄存器操作。
3.模块波形图绘制
波形图绘制结束，参考波形图编写代码即可。
4.上板验证
上板抓取信号波形，设置skip_en_5上升沿为触发条件：
抓取到的信号波形如下所示：
如图所示，结束信号拉高，mode自增1，代码验证通过。
5.参考代码（i2c_ctrl）
在上一章教程中，已经列出了详细的代码，本章教程只对i2c_ctrl模块进行修改，因此本章参考代码为i2c控制部分的代码。
module i2c_ctrl
(input wire sys_clk ,input wire sys_rst_n ,input wire [23:0] cfg_data ,input wire i2c_start ,input wire [5:0] reg_num ,output wire scl ,output reg cfg_start ,output reg i2c_clk ,output reg [2:0] mode ,inout wire sda
);localparam CNT_CLK_MAX = 5'd25 ;
localparam CNT_WAIT_MAX = 10'd1000;
localparam CNT_DELAY_MAX = 10'd1000;
localparam SLAVE_ID = 7'h73 ;
localparam SENSOR_ADDR = 8'hEF ;
localparam DATA_ADDR = 8'h43 ;
localparam IDLE = 4'd0 ,START = 4'd1 ,SLAVE_ADDR = 4'd2 ,WAIT = 4'd3 ,STOP = 4'd4 ,ACK_1 = 4'd5 ,DEVICE_ADDR = 4'd6 ,ACK_2 = 4'd7 ,DATA = 4'd8 ,ACK_3 = 4'd9 ,NACK = 4'd10 ;reg [4:0] cnt_clk ; //分频计数器
reg [9:0] cnt_wait ; //开始状态等待1000us计数器
reg skip_en_0 ; //唤醒状态跳转信号
reg skip_en_1 ; //激活bank0跳转信号
reg skip_en_2 ; //配置0x00寄存器状态跳转信号
reg skip_en_3 ; //读取0x00寄存器状态跳转信号
reg skip_en_4 ; //配置51个操作寄存器
reg skip_en_5 ; //配置0x43寄存器状态跳转信号
reg error_en ; //读取出来的值不是0x20，错误信号
reg [3:0] n_state ; //次态
reg [3:0] c_state ; //现态
reg [1:0] cnt_i2c_clk ; //对i2c_clk分频时钟个数计数
reg [2:0] cnt_bit ; //对传输的8bit数据进行计数
reg i2c_scl ; //就是SCL
reg i2c_sda ; //SDA赋值给i2c_sda
reg [9:0] cnt_delay ; //发送完指令后等待1000us计数器
reg i2c_end ; //i2c结束信号
reg [7:0] slave_addr ; //不同模式下7'h73+1'bx
reg [7:0] device_addr ; //不同模式下寄存器地址变化
reg [7:0] wr_data ; //向地址写入的数据
reg [7:0] rec_data ; //唤醒操作读取0x00寄存器数据寄存
reg ack ;
wire sda_in ;
wire sda_en ;assign scl = i2c_scl ;
assign sda_in = sda ; //从设备发送到主机的数据
assign sda_en = ((c_state == ACK_1)||(c_state == ACK_2)||(c_state == ACK_3)||((c_state == DATA)&&(mode == 3'd3))) ? 1'b0 : 1'b1 ; //主机控制sda有效
assign sda = (sda_en == 1'b1) ? i2c_sda : 1'bz ;always@(posedge i2c_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)cfg_start <= 1'b0 ;elsecfg_start <= i2c_end ;always@(*)case(mode)3'd0 :slave_addr = {SLAVE_ID,1'b0} ;3'd1 :beginslave_addr = {SLAVE_ID,1'b0} ;device_addr = SENSOR_ADDR ;wr_data = 8'h00 ;end3'd2 :beginslave_addr = {SLAVE_ID,1'b0} ;device_addr = 8'h00 ; end3'd3 :slave_addr = {SLAVE_ID,1'b1} ;3'd4 : beginslave_addr <= cfg_data[23:16] ;device_addr <= cfg_data[15:8] ;wr_data <= cfg_data[7:0] ;end3'd5 : begin slave_addr <= {SLAVE_ID,1'b0} ;device_addr <= DATA_ADDR ;endendcase//
//分频计数器进行计数
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)cnt_clk <= 5'd0 ;else if(cnt_clk == CNT_CLK_MAX - 1'b1) cnt_clk <= 5'd0 ;elsecnt_clk <= cnt_clk + 1'b1 ;//产生i2c驱动时钟
always@(posedge sys_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)i2c_clk <= 1'b0 ;else if(cnt_clk == CNT_CLK_MAX - 1'b1)i2c_clk <= ~i2c_clk ;elsei2c_clk <= i2c_clk ;
////状态机第一段
always@(posedge i2c_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)c_state <= IDLE ;elsec_state <= n_state ;//状态机第二段
always@(*)case(c_state)IDLE : if((skip_en_0 == 1'b1)||(skip_en_1 == 1'b1)||(skip_en_2 == 1'b1)||(skip_en_3 == 1'b1)||(skip_en_4 == 1'b1)||(skip_en_5 == 1'b1))n_state = START ;elsen_state = IDLE ;START : if((skip_en_0 == 1'b1)||(skip_en_1 == 1'b1)||(skip_en_2 == 1'b1)||(skip_en_3 == 1'b1)||(skip_en_4 == 1'b1)||(skip_en_5 == 1'b1))n_state = SLAVE_ADDR ;elsen_state = START ;SLAVE_ADDR : if(skip_en_0 == 1'b1)n_state = WAIT ;else if((skip_en_1 == 1'b1)||(skip_en_2 == 1'b1)||(skip_en_3 == 1'b1)||(skip_en_4 == 1'b1)||(skip_en_5 == 1'b1))n_state = ACK_1 ;elsen_state = SLAVE_ADDR ;ACK_1 : if((skip_en_1 == 1'b1)||(skip_en_2 == 1'b1)||(skip_en_4 == 1'b1)||(skip_en_5 == 1'b1))n_state = DEVICE_ADDR ;else if(skip_en_3 == 1'b1)n_state = DATA ;elsen_state = ACK_1 ;DEVICE_ADDR : if((skip_en_1 == 1'b1)||(skip_en_2 == 1'b1)||(skip_en_4 == 1'b1)||(skip_en_5 == 1'b1))n_state = ACK_2 ;elsen_state = DEVICE_ADDR ;ACK_2 : if((skip_en_1 == 1'b1)||(skip_en_4 == 1'b1))n_state = DATA ;else if((skip_en_2 == 1'b1)||(skip_en_5 == 1'b1))n_state = STOP ;elsen_state = ACK_2 ;DATA : if((skip_en_1 == 1'b1)||(skip_en_4 == 1'b1))n_state = ACK_3 ;else if(skip_en_3 == 1'b1)n_state = NACK ;else if(error_en == 1'b1)n_state = IDLE ;elsen_state = DATA ;ACK_3 : if((skip_en_1 == 1'b1)||(skip_en_4 == 1'b1))n_state = STOP ;elsen_state = ACK_3 ;WAIT : if(skip_en_0 == 1'b1)n_state = STOP ;elsen_state = WAIT ;NACK : if(skip_en_3 == 1'b1)n_state = STOP ;elsen_state = NACK ;STOP : if((skip_en_0 == 1'b1)||(skip_en_1 == 1'b1)||(skip_en_2 == 1'b1)||(skip_en_3 == 1'b1)||(skip_en_4 == 1'b1)||(skip_en_5 == 1'b1))n_state = IDLE ;elsen_state = STOP ;default : n_state = IDLE ;endcase//状态机第三段
always@(posedge i2c_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)begincnt_wait <= 10'd0 ;skip_en_0 <= 1'b0 ;skip_en_1 <= 1'b0 ;skip_en_2 <= 1'b0 ;skip_en_3 <= 1'b0 ;skip_en_4 <= 1'b0 ;skip_en_5 <= 1'b0 ;error_en <= 1'b0 ;cnt_i2c_clk <= 2'd0 ;cnt_bit <= 3'd0 ;cnt_delay <= 10'd0 ;mode <= 3'd0 ;i2c_end <= 1'b0 ;endelsecase(c_state)IDLE :begincnt_wait <= cnt_wait + 1'b1 ;if((cnt_wait == CNT_WAIT_MAX - 2'd2)&&(mode == 3'd0))skip_en_0 <= 1'b1 ;elseskip_en_0 <= 1'b0 ;if((cnt_wait == CNT_WAIT_MAX - 2'd2)&&(mode == 3'd1))skip_en_1 <= 1'b1 ;elseskip_en_1 <= 1'b0 ; if((cnt_wait == CNT_WAIT_MAX - 2'd2)&&(mode == 3'd2))skip_en_2 <= 1'b1 ;elseskip_en_2 <= 1'b0 ; if((cnt_wait == CNT_WAIT_MAX - 2'd2)&&(mode == 3'd3))skip_en_3 <= 1'b1 ;elseskip_en_3 <= 1'b0 ; if((i2c_start == 1'b1)&&(mode == 3'd4))skip_en_4 <= 1'b1 ;elseskip_en_4 <= 1'b0 ; if((cnt_wait == CNT_WAIT_MAX - 2'd2)&&(mode == 3'd5))skip_en_5 <= 1'b1 ;elseskip_en_5 <= 1'b0 ; endSTART :begincnt_i2c_clk <= cnt_i2c_clk + 1'b1 ; if((cnt_i2c_clk == 2'd2)&&(mode == 3'd0))skip_en_0 <= 1'b1 ;elseskip_en_0 <= 1'b0 ;if((cnt_i2c_clk == 2'd2)&&(mode == 3'd1))skip_en_1 <= 1'b1 ;elseskip_en_1 <= 1'b0 ;if((cnt_i2c_clk == 2'd2)&&(mode == 3'd2))skip_en_2 <= 1'b1 ;elseskip_en_2 <= 1'b0 ; if((cnt_i2c_clk == 2'd2)&&(mode == 3'd3))skip_en_3 <= 1'b1 ;elseskip_en_3 <= 1'b0 ; if((cnt_i2c_clk == 2'd2)&&(mode == 3'd4))skip_en_4 <= 1'b1 ;elseskip_en_4 <= 1'b0 ; if((cnt_i2c_clk == 2'd2)&&(mode == 3'd5))skip_en_5 <= 1'b1 ;elseskip_en_5 <= 1'b0 ; endSLAVE_ADDR :begincnt_i2c_clk <= cnt_i2c_clk + 1'b1 ;if(cnt_i2c_clk == 2'd3)cnt_bit <= cnt_bit + 1'b1 ;elsecnt_bit <= cnt_bit ; if((cnt_i2c_clk == 2'd2)&&(cnt_bit == 3'd7)&&(mode == 3'd0))skip_en_0 <= 1'b1 ;elseskip_en_0 <= 1'b0 ;if((cnt_i2c_clk == 2'd2)&&(cnt_bit == 3'd7)&&(mode == 3'd1))skip_en_1 <= 1'b1 ;elseskip_en_1 <= 1'b0 ;if((cnt_i2c_clk == 2'd2)&&(cnt_bit == 3'd7)&&(mode == 3'd2))skip_en_2 <= 1'b1 ;elseskip_en_2 <= 1'b0 ;if((cnt_i2c_clk == 2'd2)&&(cnt_bit == 3'd7)&&(mode == 3'd3))skip_en_3 <= 1'b1 ;elseskip_en_3 <= 1'b0 ;if((cnt_i2c_clk == 2'd2)&&(cnt_bit == 3'd7)&&(mode == 3'd4))skip_en_4 <= 1'b1 ;elseskip_en_4 <= 1'b0 ; if((cnt_i2c_clk == 2'd2)&&(cnt_bit == 3'd7)&&(mode == 3'd5))skip_en_5 <= 1'b1 ;elseskip_en_5 <= 1'b0 ; endACK_1 :begincnt_i2c_clk <= cnt_i2c_clk + 1'b1 ;if((cnt_i2c_clk == 2'd2)&&(mode == 3'd1)&&(ack == 1'b1))skip_en_1 <= 1'b1 ;elseskip_en_1 <= 1'b0 ;if((cnt_i2c_clk == 2'd2)&&(mode == 3'd2)&&(ack == 1'b1))skip_en_2 <= 1'b1 ;elseskip_en_2 <= 1'b0 ;if((cnt_i2c_clk == 2'd2)&&(mode == 3'd3)&&(ack == 1'b1))skip_en_3 <= 1'b1 ;elseskip_en_3 <= 1'b0 ; if((cnt_i2c_clk == 2'd2)&&(mode == 3'd4)&&(ack == 1'b1))skip_en_4 <= 1'b1 ;elseskip_en_4 <= 1'b0 ; if((cnt_i2c_clk == 2'd2)&&(mode == 3'd5)&&(ack == 1'b1))skip_en_5 <= 1'b1 ;elseskip_en_5 <= 1'b0 ; endDEVICE_ADDR :begincnt_i2c_clk <= cnt_i2c_clk + 1'b1 ;if(cnt_i2c_clk == 2'd3)cnt_bit <= cnt_bit + 1'b1 ;elsecnt_bit <= cnt_bit ; if((cnt_i2c_clk == 2'd2)&&(cnt_bit == 3'd7)&&(mode == 3'd1))skip_en_1 <= 1'b1 ;elseskip_en_1 <= 1'b0 ;if((cnt_i2c_clk == 2'd2)&&(cnt_bit == 3'd7)&&(mode == 3'd2))skip_en_2 <= 1'b1 ;elseskip_en_2 <= 1'b0 ;if((cnt_i2c_clk == 2'd2)&&(cnt_bit == 3'd7)&&(mode == 3'd4))skip_en_4 <= 1'b1 ;elseskip_en_4 <= 1'b0 ; if((cnt_i2c_clk == 2'd2)&&(cnt_bit == 3'd7)&&(mode == 3'd5))skip_en_5 <= 1'b1 ;elseskip_en_5 <= 1'b0 ; endACK_2 :begincnt_i2c_clk <= cnt_i2c_clk + 1'b1 ;if((cnt_i2c_clk == 2'd2)&&(mode == 3'd1)&&(ack == 1'b1))skip_en_1 <= 1'b1 ;elseskip_en_1 <= 1'b0 ; if((cnt_i2c_clk == 2'd2)&&(mode == 3'd2)&&(ack == 1'b1))skip_en_2 <= 1'b1 ;elseskip_en_2 <= 1'b0 ; if((cnt_i2c_clk == 2'd2)&&(mode == 3'd4)&&(ack == 1'b1))skip_en_4 <= 1'b1 ;elseskip_en_4 <= 1'b0 ;if((cnt_i2c_clk == 2'd2)&&(mode == 3'd5)&&(ack == 1'b1))skip_en_5 <= 1'b1 ;elseskip_en_5 <= 1'b0 ; endDATA :begincnt_i2c_clk <= cnt_i2c_clk + 1'b1 ;if(cnt_i2c_clk == 2'd3)cnt_bit <= cnt_bit + 1'b1 ;elsecnt_bit <= cnt_bit ; if((cnt_i2c_clk == 2'd2)&&(cnt_bit == 3'd7)&&(mode == 3'd1))skip_en_1 <= 1'b1 ;elseskip_en_1 <= 1'b0 ; if((cnt_i2c_clk == 2'd2)&&(cnt_bit == 3'd7)&&(mode == 3'd3)&&(rec_data == 8'h20))skip_en_3 <= 1'b1 ;elseskip_en_3 <= 1'b0 ; if((cnt_i2c_clk == 2'd2)&&(cnt_bit == 3'd7)&&(mode == 3'd4))skip_en_4 <= 1'b1 ;elseskip_en_4 <= 1'b0 ; if((cnt_i2c_clk == 2'd2)&&(cnt_bit == 3'd7)&&(mode == 3'd3)&&(rec_data != 8'h20))beginerror_en <= 1'b1 ;mode <= 3'd0 ;endelsebeginerror_en <= 1'b0 ;mode <= mode ;end endACK_3 :begincnt_i2c_clk <= cnt_i2c_clk + 1'b1 ;if((cnt_i2c_clk == 2'd2)&&(mode == 3'd1)&&(ack == 1'b1))skip_en_1 <= 1'b1 ;elseskip_en_1 <= 1'b0 ;if((cnt_i2c_clk == 2'd2)&&(mode == 3'd4)&&(ack == 1'b1))skip_en_4 <= 1'b1 ;elseskip_en_4 <= 1'b0 ; end WAIT :beginif((cnt_delay == CNT_DELAY_MAX - 2'd2)&&(mode == 3'd0))skip_en_0 <= 1'b1 ;elseskip_en_0 <= 1'b0 ;cnt_delay <= cnt_delay + 1'b1 ;endNACK :begincnt_i2c_clk <= cnt_i2c_clk + 1'b1 ;if((cnt_i2c_clk == 2'd2)&&(mode == 3'd3)&&(ack == 1'b1))skip_en_3 <= 1'b1 ;elseskip_en_3 <= 1'b0 ; endSTOP :begincnt_i2c_clk <= cnt_i2c_clk + 1'b1 ; if((cnt_i2c_clk == 2'd2)&&(mode == 3'd0))skip_en_0 <= 1'b1 ;elseskip_en_0 <= 1'b0 ;if((cnt_i2c_clk == 2'd2)&&(mode == 3'd1))skip_en_1 <= 1'b1 ;elseskip_en_1 <= 1'b0 ;if((cnt_i2c_clk == 2'd2)&&(mode == 3'd2))skip_en_2 <= 1'b1 ;elseskip_en_2 <= 1'b0 ;if((cnt_i2c_clk == 2'd2)&&(mode == 3'd3))skip_en_3 <= 1'b1 ;elseskip_en_3 <= 1'b0 ; if((cnt_i2c_clk == 2'd2)&&(mode == 3'd4))skip_en_4 <= 1'b1 ;elseskip_en_4 <= 1'b0 ;if((cnt_i2c_clk == 2'd2)&&(mode == 3'd5))skip_en_5 <= 1'b1 ;elseskip_en_5 <= 1'b0 ; if(cnt_i2c_clk == 2'd2)i2c_end <= 1'b1 ;elsei2c_end <= 1'b0 ; if((i2c_end == 1'b1)&&(mode <= 3'd3))mode <= mode + 1'b1 ;else if((mode == 3'd4)&&(i2c_end == 1'b1)&&(reg_num == 6'd51))mode <= mode + 1'b1 ;else if((i2c_end == 1'b1)&&(mode == 3'd5))mode <= mode + 1'b1 ;elsemode <= mode ;enddefault :begincnt_wait <= 10'd0 ;skip_en_0 <= 1'b0 ;skip_en_1 <= 1'b0 ;skip_en_2 <= 1'b0 ;skip_en_3 <= 1'b0 ;skip_en_4 <= 1'b0 ;skip_en_5 <= 1'b0 ;error_en <= 1'b0 ;cnt_i2c_clk <= 2'd0 ;cnt_bit <= 3'd0 ;cnt_delay <= 10'd0 ;mode <= mode ;i2c_end <= 1'b0 ;endendcasealways@(posedge i2c_clk or negedge sys_rst_n)if(sys_rst_n == 1'b0)rec_data <= 8'd0 ;elsecase(c_state)DATA : if((mode == 3'd3)&&(cnt_i2c_clk == 2'd1))rec_data <= {rec_data[6:0],sda_in} ;elserec_data <= rec_data ;default : rec_data <= 8'd0 ;endcasealways@(*)case(c_state)ACK_1,ACK_2,ACK_3 : ack = ~sda_in ;NACK : ack = i2c_sda ;default : ack = 1'b0 ;endcasealways@(*)case(c_state)IDLE : i2c_scl = 1'b1 ;START : if(cnt_i2c_clk == 2'd3)i2c_scl = 1'b0 ;elsei2c_scl = 1'b1 ;SLAVE_ADDR,ACK_1,DEVICE_ADDR,ACK_2,DATA,ACK_3,NACK: if((cnt_i2c_clk == 2'd0)||(cnt_i2c_clk == 2'd3))i2c_scl = 1'b0 ;elsei2c_scl = 1'b1 ;WAIT : i2c_scl = 1'b0 ;STOP : if(cnt_i2c_clk == 2'd0)i2c_scl = 1'b0 ;elsei2c_scl = 1'b1 ;default : i2c_scl = 1'b1 ;endcasealways@(*)case(c_state)IDLE : i2c_sda = 1'b1 ;START : if(cnt_i2c_clk == 2'd0)i2c_sda = 1'b1 ;elsei2c_sda = 1'b0 ;SLAVE_ADDR : i2c_sda = slave_addr[7 - cnt_bit] ;ACK_1,ACK_2,ACK_3,: i2c_sda = 1'b0 ;NACK : i2c_sda = 1'b1 ;DEVICE_ADDR : i2c_sda = device_addr[7 - cnt_bit] ;DATA : i2c_sda = wr_data[7 - cnt_bit] ;WAIT : i2c_sda = 1'b0 ;STOP : if((cnt_i2c_clk == 2'd0)||(cnt_i2c_clk == 2'd1))i2c_sda <= 1'b0 ;elsei2c_sda <= 1'b1 ;default : i2c_sda <= 1'b1 ;endcaseendmodule
总结
下一章是最后一章教程，PAJ7620U2手势识别——读取手势数据寄存器数据(7)，敬请期待。
