MasterCAM螺旋线的两种画法：螺旋线命令和插件方法

MasterCAM版本：2022

MasterCAM的两种画法：
一种是“螺旋线”命令
一种是用插件（运行加载项）

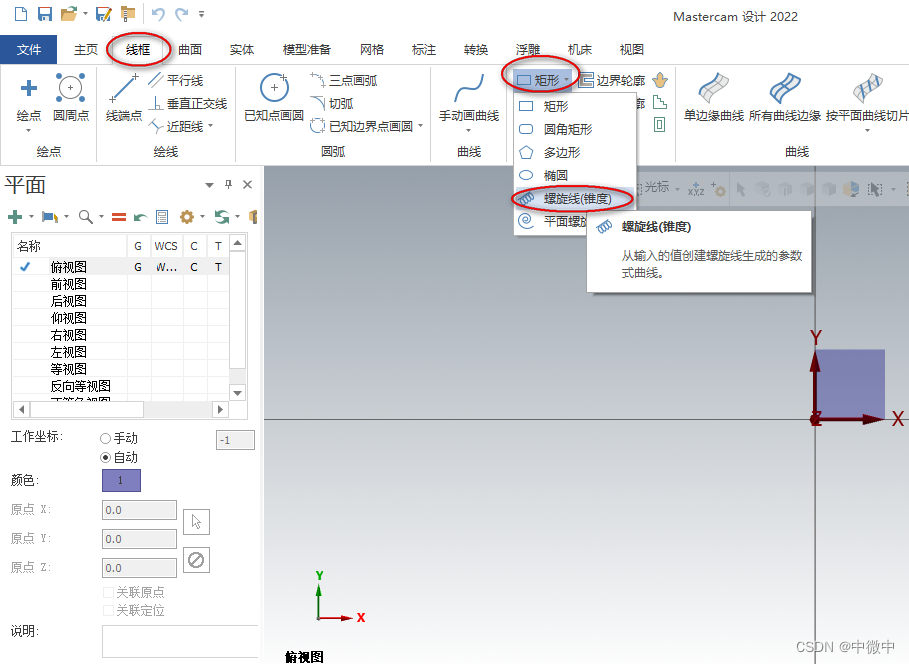

图一、二：“线框” - “螺旋线”命令

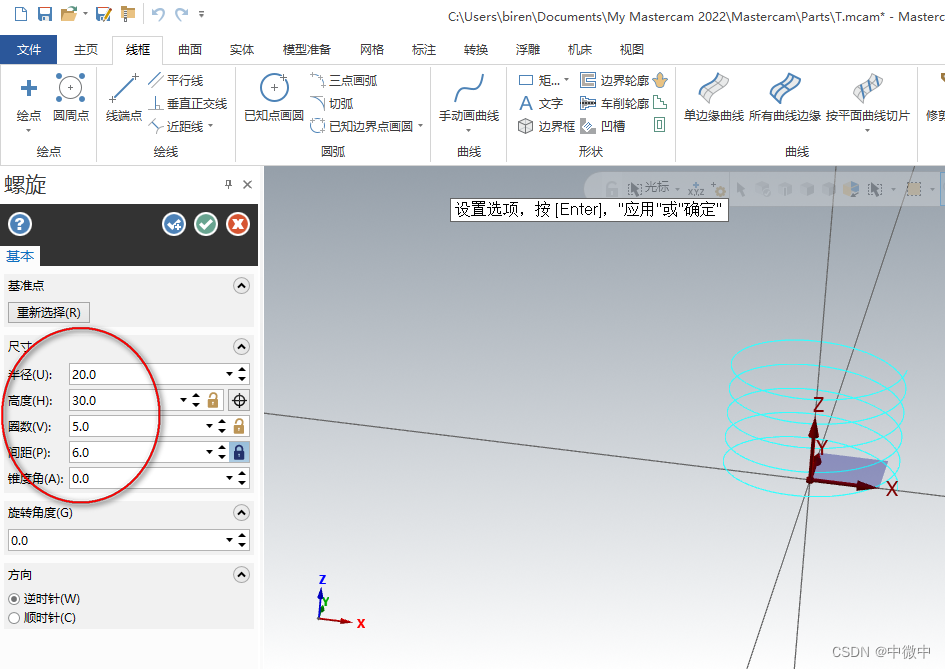

 主要参数：半径、圈数、间距（圈与圈之间距离）

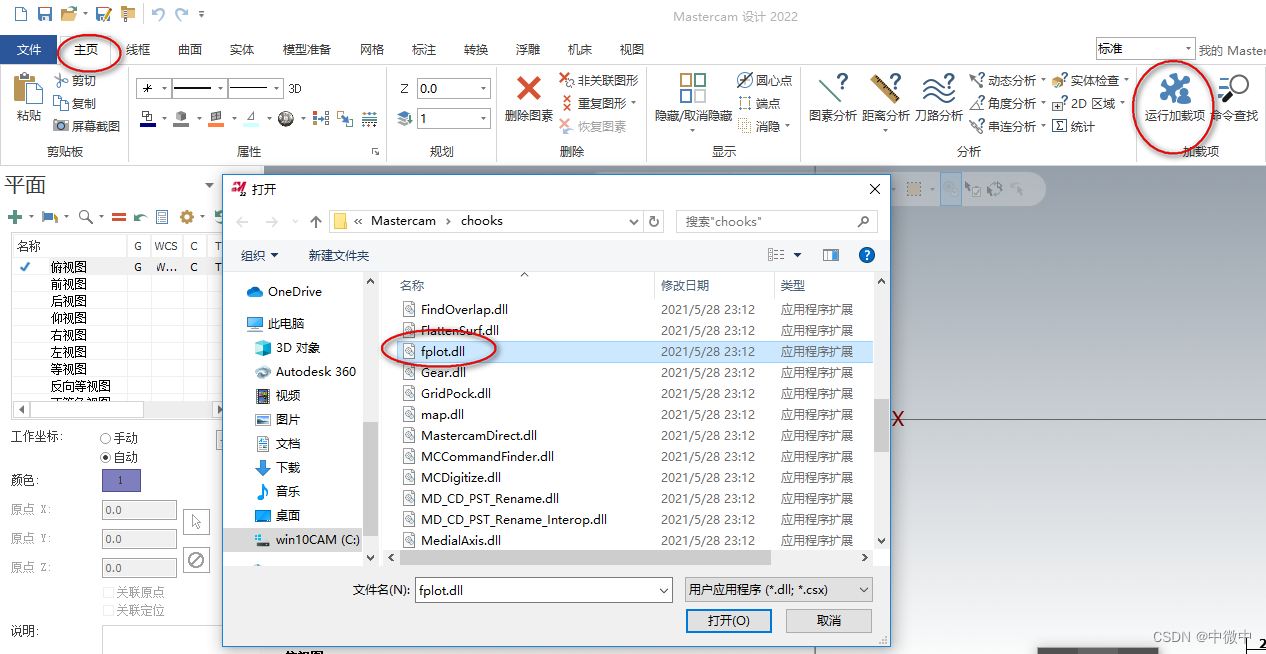

图三：命令位置“主页” - “运行加载项”

弹出对话框中选择fplot.dll

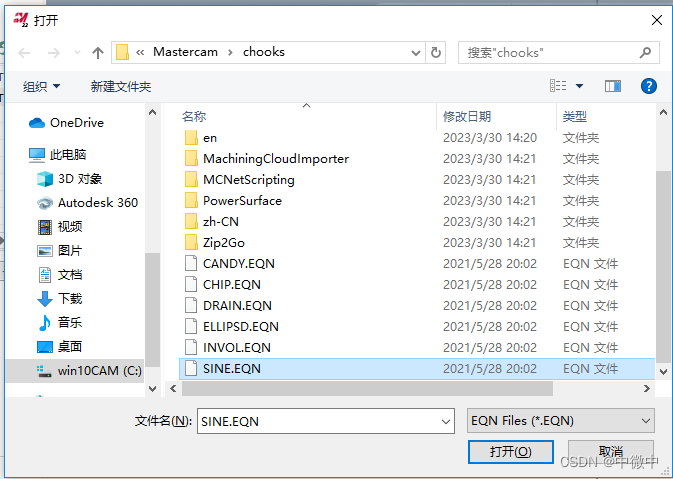

图四：在自动弹出的chooks中选择sine.eqn

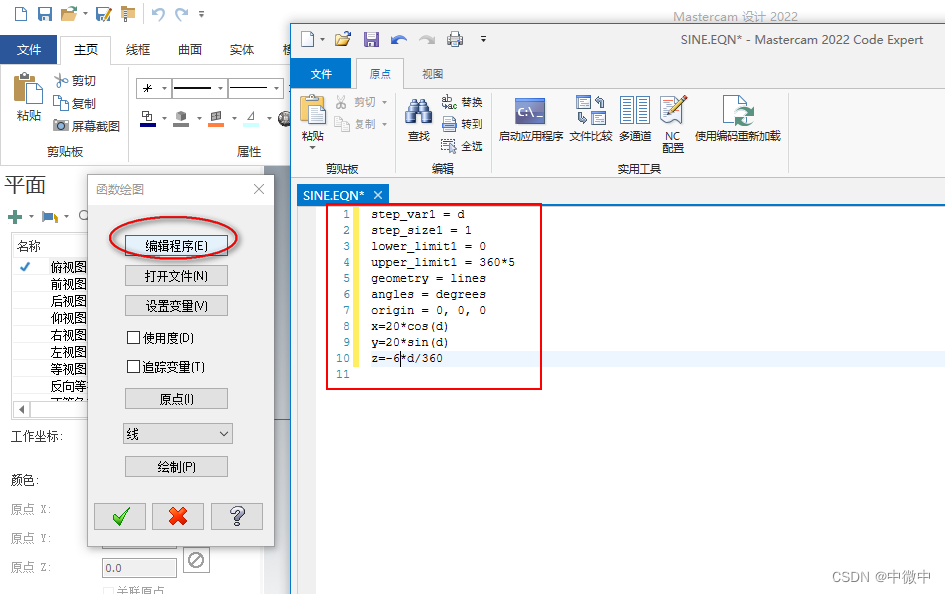

图五：在“函数绘图”中点击“编辑程序”，此时自动弹出Code Expert编程界面

几个重要参数：
step_var1 = d 角度
step_size1 = 1 每次变化一度
lower_limit1 = 0 从0度开始
upper_limit1 = 360*5 共多少度，一圈360，此处是编制5圈
geometry = lines 分隔成小段直线，spline是“参数式曲线”（不需要转换成单一曲线）
angles = degrees degrees是角度，radians是弧度
origin = 0, 0, 0 起始点坐标

x=20*cos(d) 半径*cos(角度）
y=20*sin(d) 原来是y=sin(d)
z=-6*d/360 螺距*角度/360,负号表示左旋（逆时针）

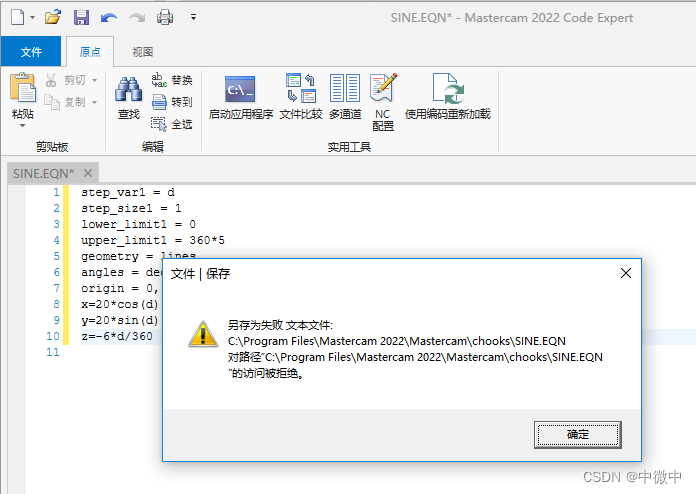

 保存程序时出错：

sine.eqn对路径c:\\program files\\mastercam 2022\\mastercam\\chooks\\sine.eqn的访问被拒绝

 解决：对此文件的访问权限调整一下即可

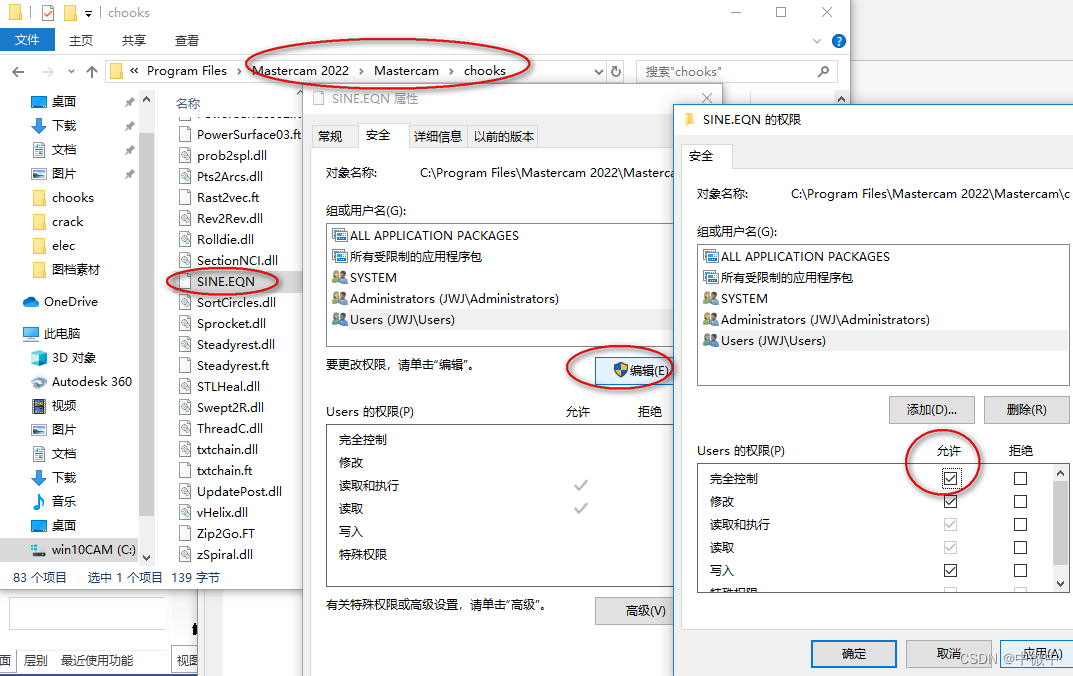

属性 - 安全 - 编辑 - 完全控制的允许打勾

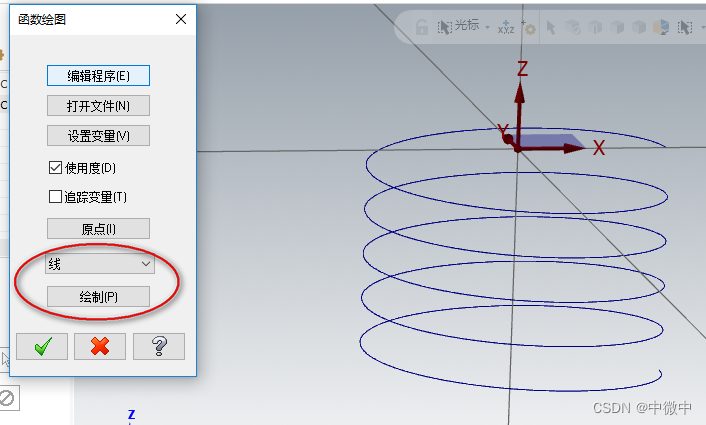

 点击“绘制”：

 由于绘制的是小段线，所以要先转换成单一曲线

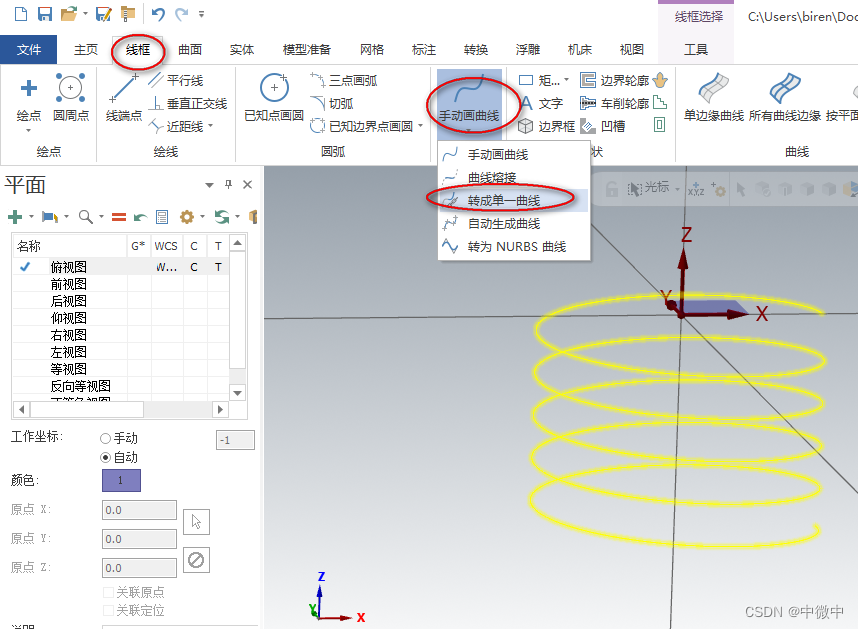

 “线框” - “手动画曲线” - “转成单一曲线”

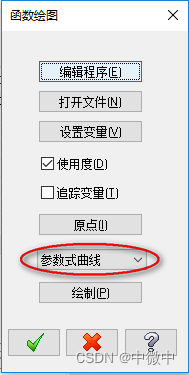

也可以在绘制时选择“参数式曲线”（spline），这样就不需要转换了：
