PCB（printed circuit board即印制线路板）

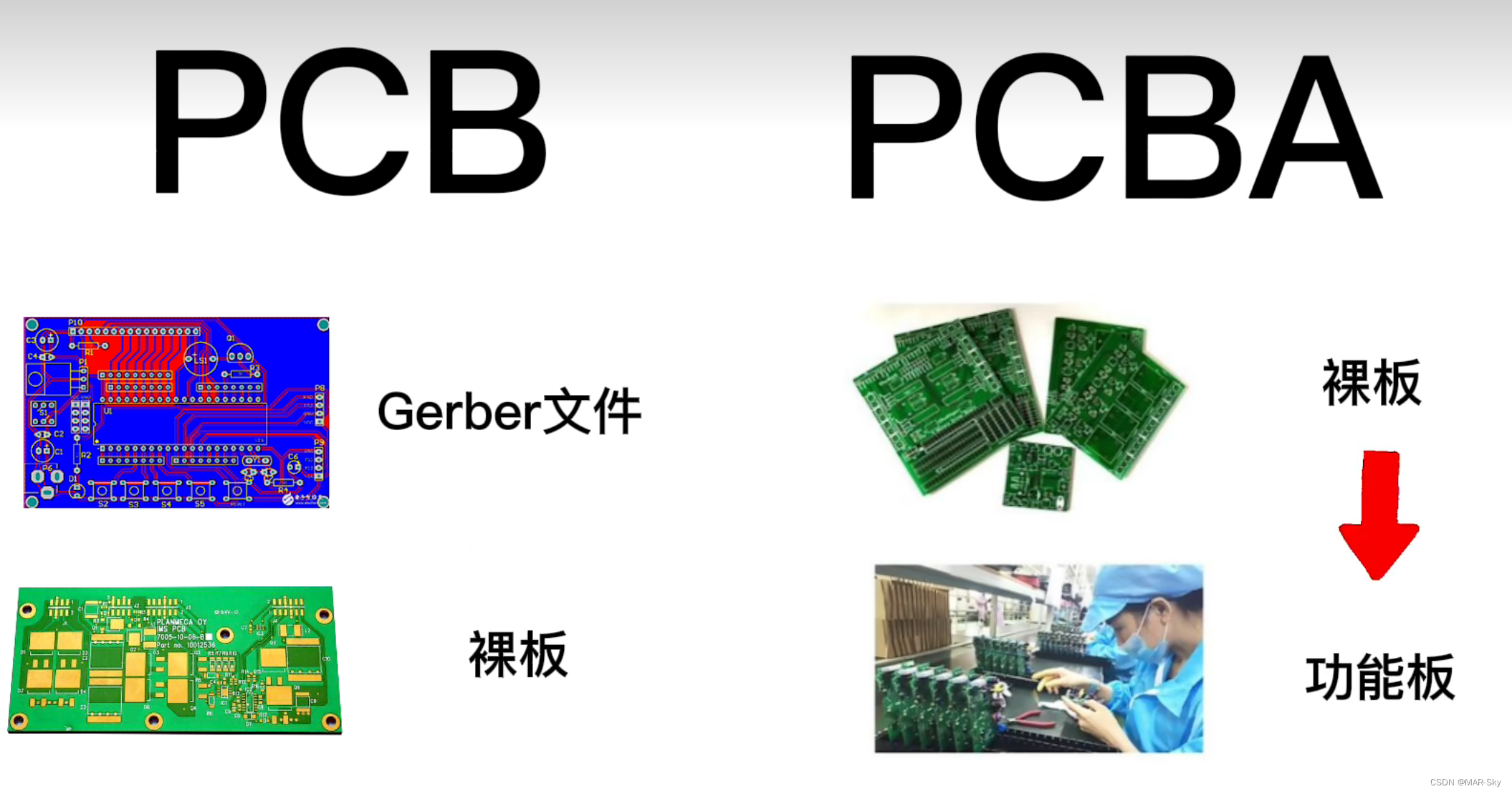

PCB只是板子，没有焊接元件，而PCBA可以理解为焊接好元件的完成板子

设计中的主要部分

PCB设计中个人认为分为三大部分：电路原理设计、电路规划，3D展示

电路原理设计

这个部分只要是学习过电学方面的人员都知道，设计电路工作引脚的连接。但这一部分需要先计划好设计的元件尺寸型号，控制原理，连接引脚

电路规划

实际上这部分经常会听到的是封装和布线。封装：就是现实中元件需要固定到电路板上的引脚需要漏出来需要焊接或贴片铜片的尺寸，这很和前面选择的元件有关系，很重要。错误的话可能后面组装时遇到很大麻烦。布线：也就是实际电路中的电气连接铺铜板，这就需要一定的经验和耐心。有时候还需要在几个不同层布线，这时候会用到通孔、盲孔和埋孔的布线

封装

实际上就是把元件能够焊接到板子上的固定尺寸，一般都是有漏在外面的焊盘。自己需要画封装时需要根据元件的尺寸。当然根据实际情况，这个尺寸可以稍大一点儿，方便焊接。有些也可以自己改变，例如直插电阻的两个引脚距离，变动范围就比较大了，但是贴片电阻的话就可调整比较小。需要注意的是元件（电路元件）和封装（PCB）的绑定，不然在电路原理图转PCB的时候，软件是不知道你画的元件是对应那个封装的

布线

有很多自动布线的工具，但目前的软件布线可能不符合自己的要求，需要在自动布线的基础上再稍微修改。但自动布线个人感觉是不能少，不然一个一个画真的很累。

3D展示

现在很多软件可以将封装的元件的3D模型展示出来，这样可以提前显示成品，也可以方便查看设计中是否有不合理的地方。

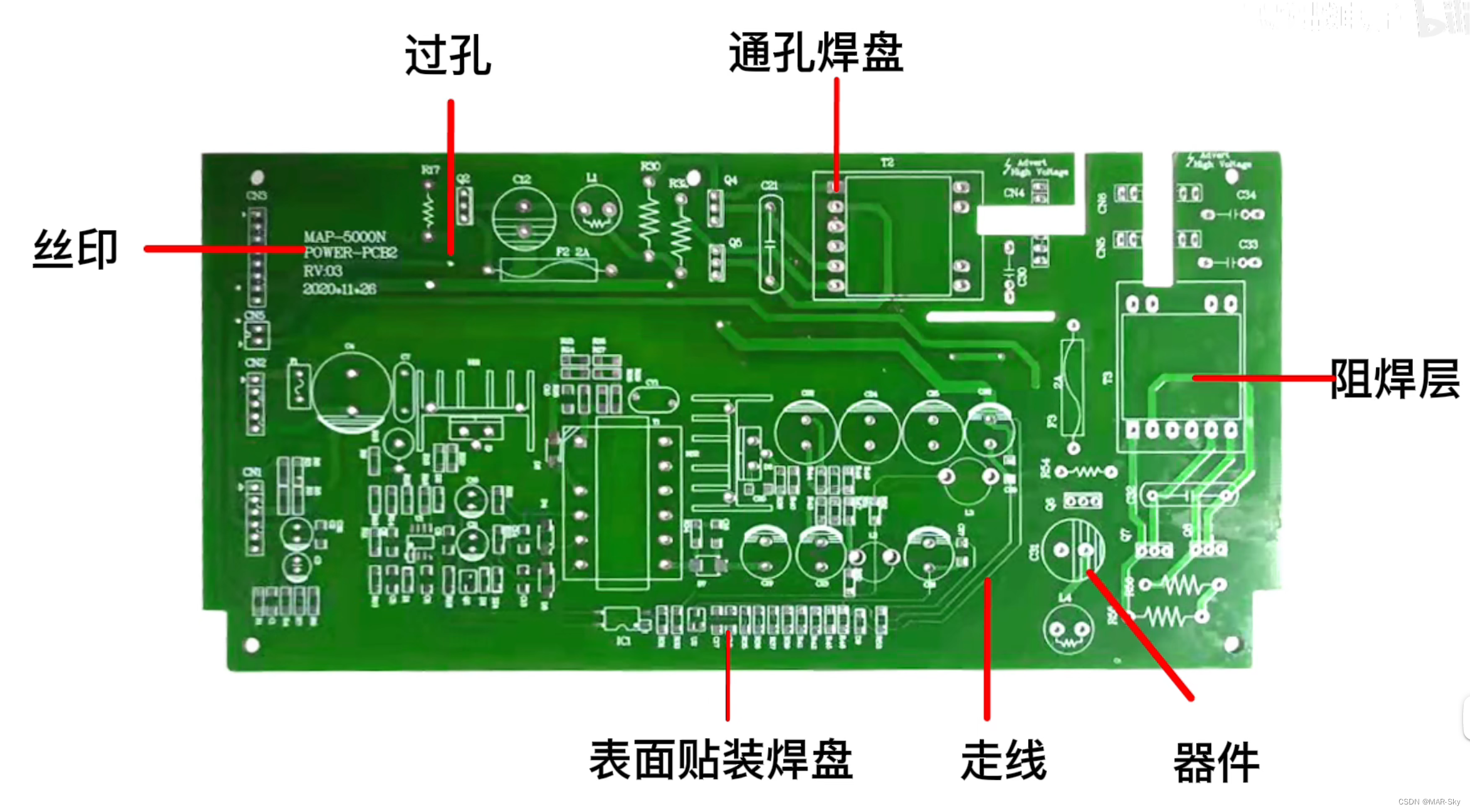

实际完成的PCB上面的内容名字

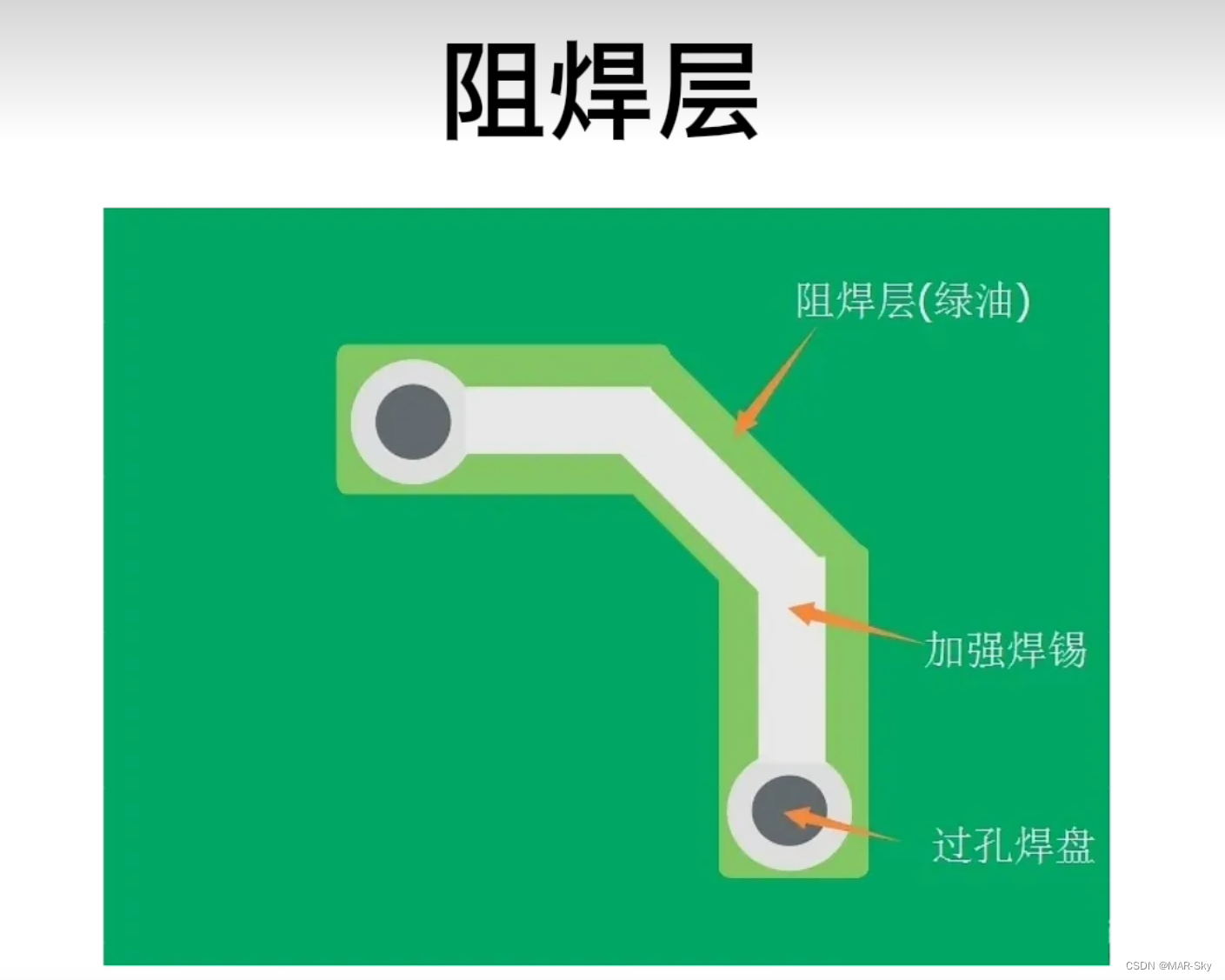

常见的术语名词

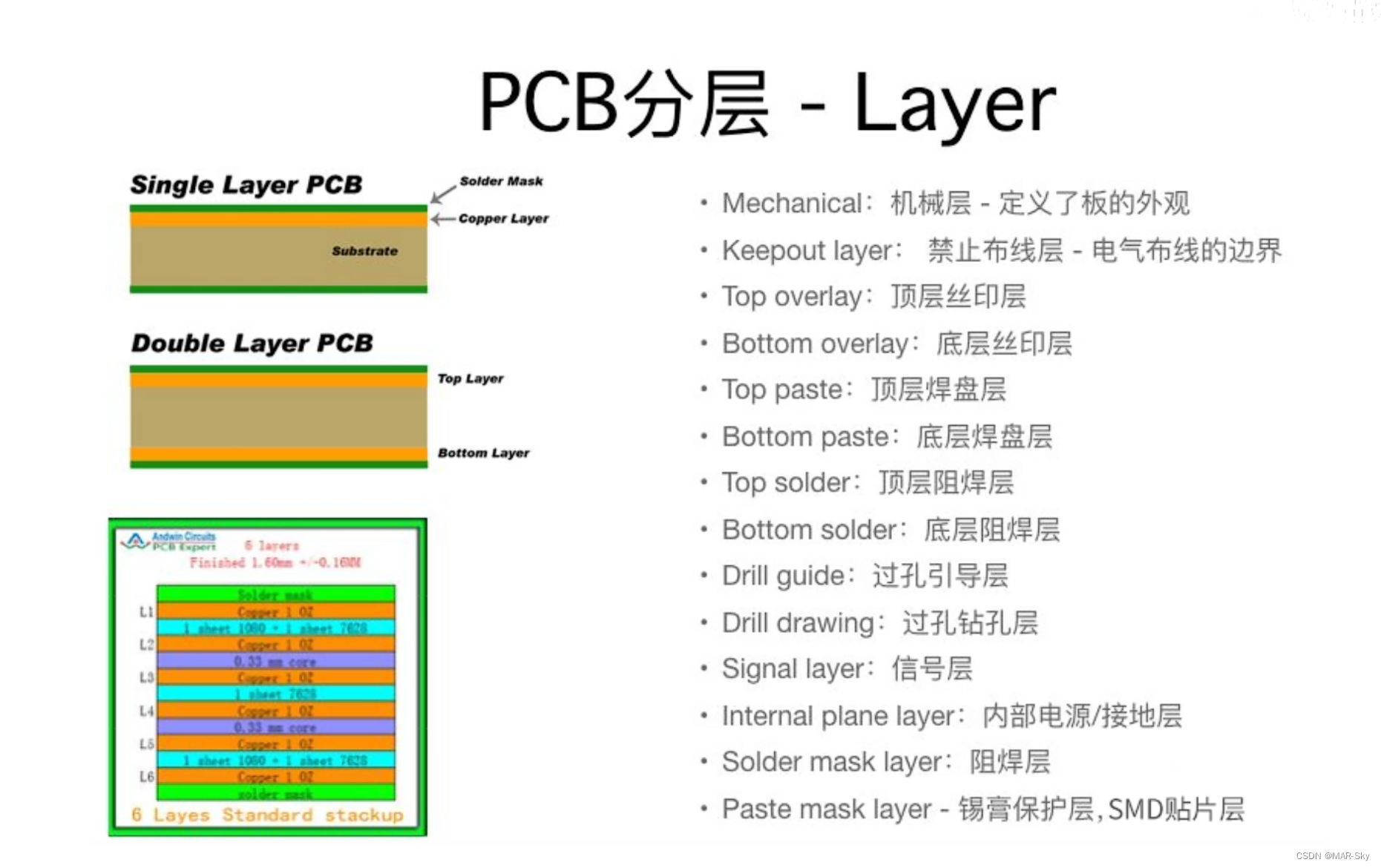

各种层的作用
