sx1308一些异常波形调试

板子开源https://oshwhub.com/jhx275816/yi-ge-jian-dan-de-li-dian-chi-chong-dian-mo-kuai-yi-jing-ce-shi

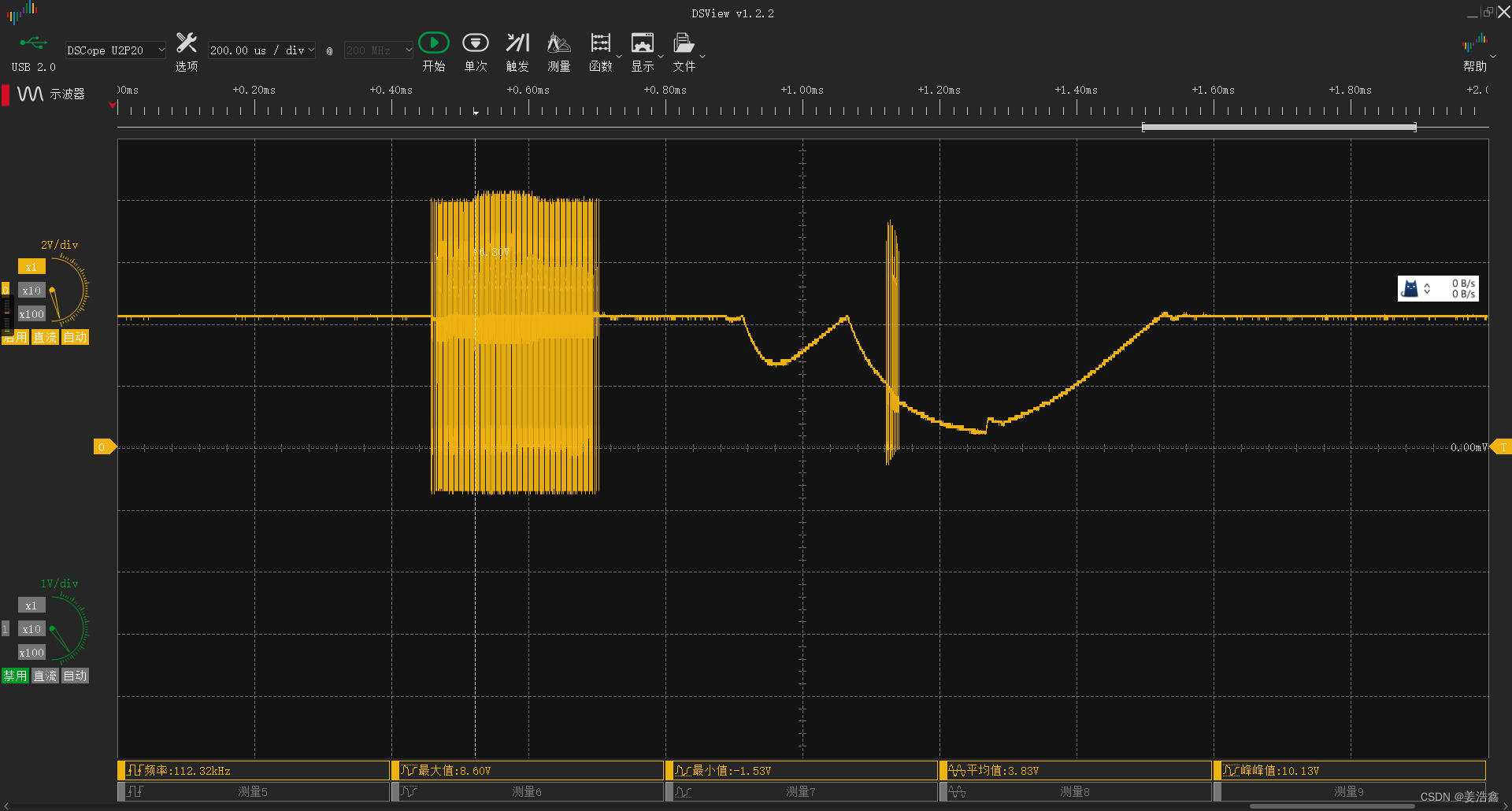

小学弟翻出来以前画的这个板子，焊好准备给GPS以及单片机供电（大约需要500ma电流），发现SW异常波形,输出不正常

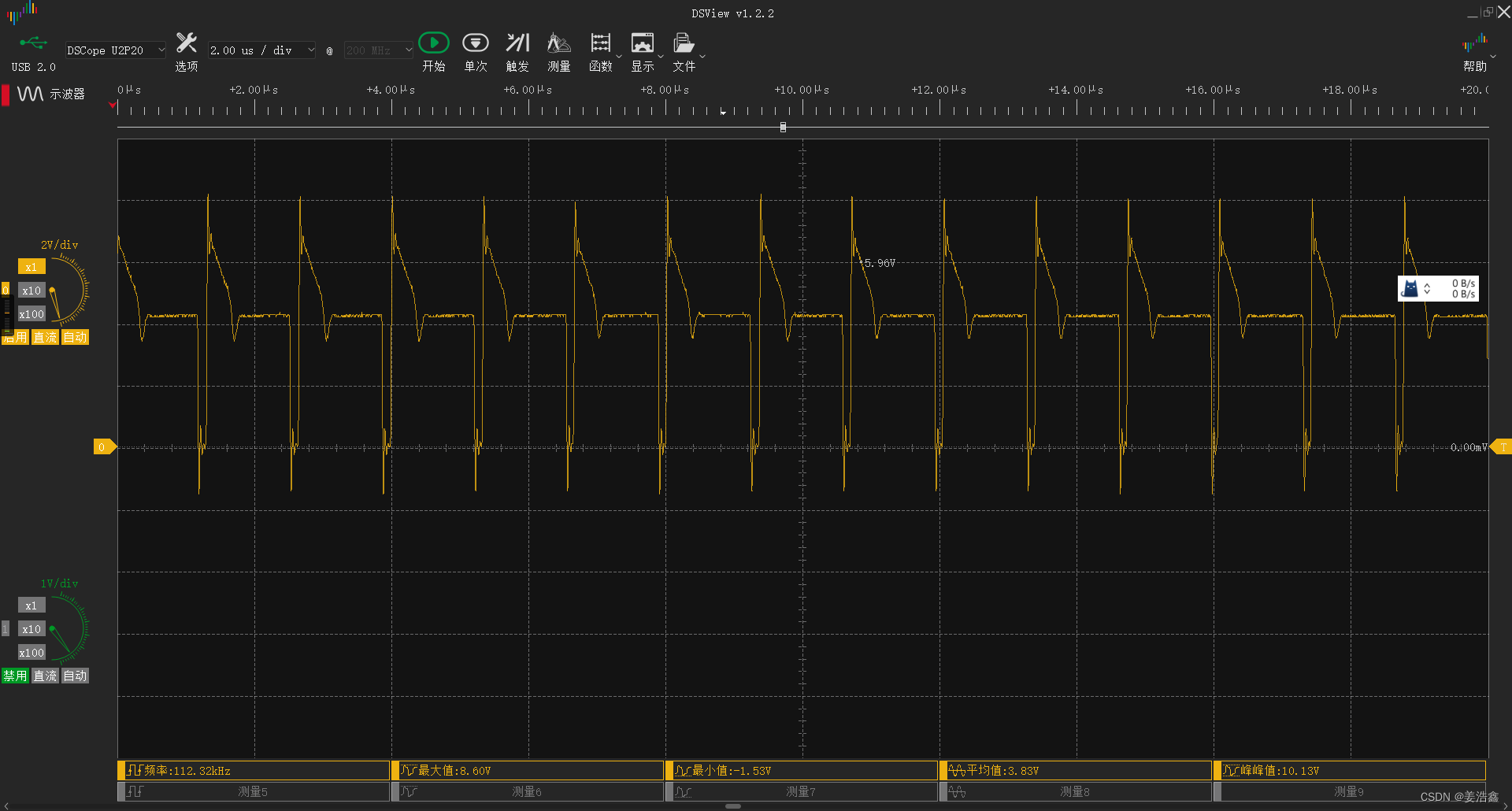

经查，发现是由于二极管短接了，改了一下，输出波形正常。输出电压正常，但带载能力为0.1A,电感发热严重

1.怀疑是电容容值太小

2.电感饱和以及感值太小

容值垒22uf,输出能力仅提升0.02A，于是换6.8uh电感,解决饱和问题，但仍不能带大负载。

百思不得其解，后来想起来前级接的芯片是tc4056,可能是由于未接电池导致输出能力有限（查芯片手册，发现下图）

接电池聚合物后，发现，带载无异样，问题得到解决。

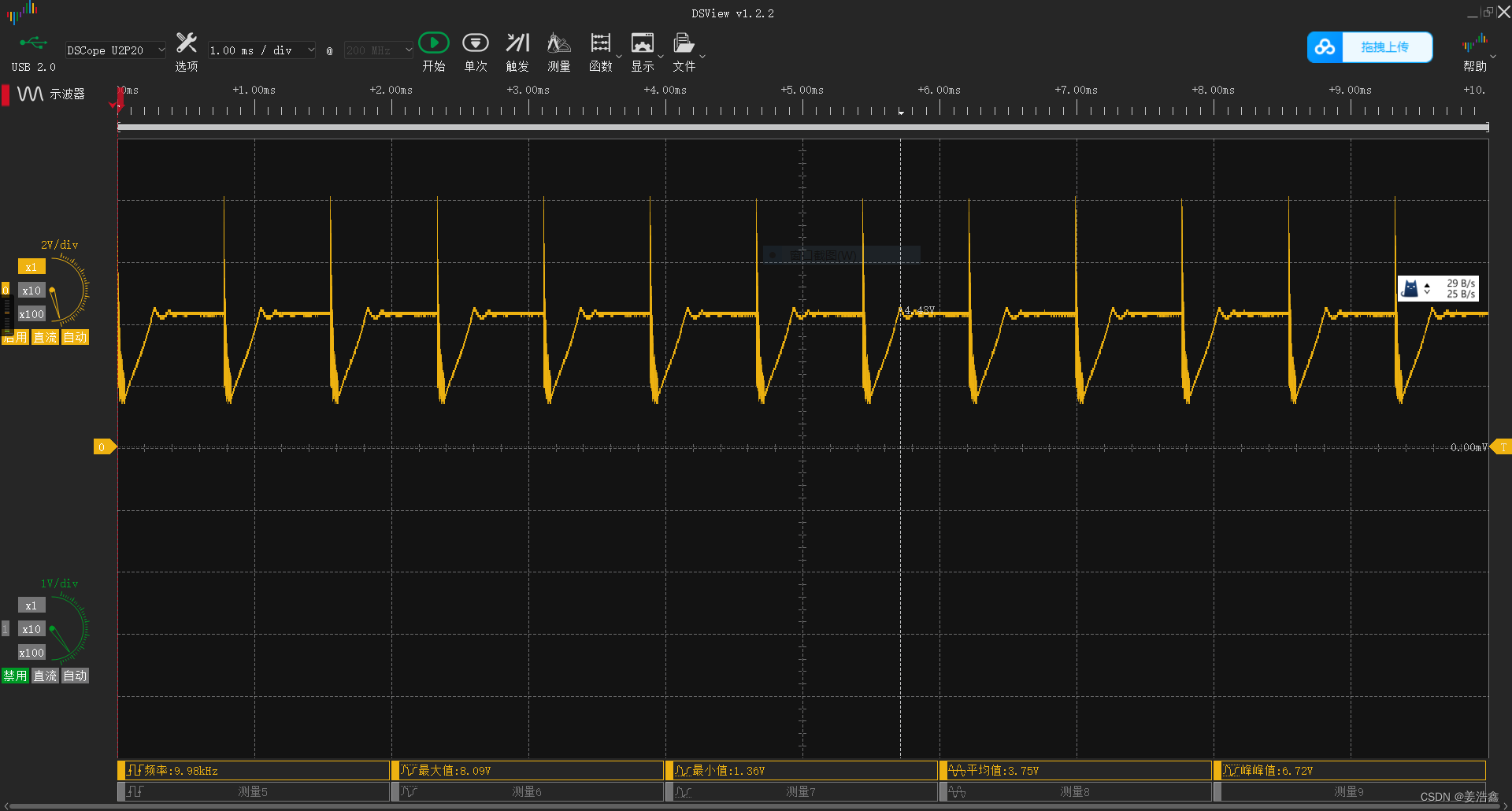

因为走线仅为10mil,仅用负载测试到0.8A，此时输出正常，带载正常，波形正常。
