基于 NginxLua 实现自建服务端埋点系统

前言

埋点数据一般取决于服务提供商想从用户身上获取什么信息。通常来讲，主要分为用户的基本属性信息和行为信息。用户的基本属性信息主要包括：年龄、性别、设备等。行为信息即用户的点击行为和浏览行为，在什么时间，哪个用户点击了哪个按钮，浏览了哪个页面，浏览时长等等的数据。 基本属性信息和行为信息又可以称之为一个简单的报文。报文是网络中交换与传输的数据单元，即站点一次性要发送的数据块。报文包含了将要发送的完整的数据信息，其长短很不一致，长度不限且可变。简单来说就是用户在 App 内有一个操作行为，就会上报一组带有数据的字段。

本文会演示如何利用开源软件和 Amazon 服务来构建服务端埋点系统，客户端部分不在本文的讨论范围内。

软件架构

Lua 是一种轻量级、可嵌入式的脚本语言，可以非常容易的嵌入到其他语言中使用。另外 Lua 提供了协程并发，即以同步调用的方式进行异步执行，从而实现并发，比起回调机制的并发来说代码更容易编写和理解，排查问题也会容易。Lua 还提供了闭包机制，函数可以作为 First Class Value 进行参数传递，另外其实现了标记清除垃圾收集。

OpenResty® 是一个基于 Nginx 与 Lua 的高性能 Web 平台，其内部集成了大量精良的 Lua 库、第三方模块以及大多数的依赖项。用于方便地搭建能够处理超高并发、扩展性极高的动态 Web 应用、Web 服务和动态网关。OpenResty® 通过汇聚各种设计精良的 Nginx 模块，从而将 Nginx 有效地变成一个强大的通用 Web 应用平台。这样，Web 开发人员和系统工程师可以使用 Lua 脚本语言调动 Nginx 支持的各种 C 以及 Lua 模块，快速构造出足以胜任 10K 乃至 1000K 以上单机并发连接的高性能 Web 应用系统。

通常会利用 Nginx&Lua 实现服务端日志的统一收集，笔者会利用这项技术实现埋点数据的收集，思路如下：

• 以 Http 请求的方式将埋点数据发送至 Nginx 端；
• 通过 Lua 模块解析请求体，再将埋点数据以异步的方式发送至后端 Kafka。这个过程中数据不用落盘，大大节约了存储空间和提高了效率；
• 最终后端会有一组消费者（例如 Spark）从 Kafka 中将数据落盘（例如 S3）；

下图是本文软件层面的架构图。

整体架构

架构分为四大块：

• Amazon EKS，本文会将 Nginx 和 Lua 以容器的形式部署在 Amazon EKS 中，充分利用 EKS 的弹性；
• Amazon MSK，本文会使用托管的 Kafka，也就是 Amazon MSK，降低部署和后期运维的压力；
• Amazon EFS，考虑到整体架构的可用性和持久性，如果在 MSK 端发生了故障，虽然概率极低，本文会使用 Amazon EFS 来存储 Nginx 的错误日志，尽量保证消息的完整性；
• Amazon NLB，本文会使用 NLB 来暴露服务；
• Amazon ECR，本文会使用 ECR 来存储容器镜像；

步骤

在开始之前，请先确保您具有登录 Amazon 全球区控制台的账号，并具备管理员权限。

前提条件

• 一台 Linux 终端
• 足够的 Amazon 账号权限
• 安装 Amazon CLI
• 安装 Docker
• 安装 eksctl
• 安装 kubectl

一、创建 Amazon VPC和Security Group

参考此链接，创建 1个 VPC、3个公有子网、3个私有子网和其他 VPC 资源。接下来笔者会使用 vpcid, publicsubnetid01, publicsubnetid02, publicsubnetid03, privatesubnetid01, privatesubnetid02, privatesubnetid03来代替相关 VPC 和子网资源。

创建一个安全组供后续其他服务使用，为了简便配置，笔者会将本文使用到的资源放入同一个安全组中。读者可以在自己环境中将安全组进行拆分。

$ aws ec2 create-security-group --group-name my-poc-sg --description " my-poc-sg " --vpc-id vpcid

记录 Security Group ID, 笔者会使用 securitygroupid 来代替它。

$ aws ec2 authorize-security-group-ingress \\--group-id securitygroupid\\--protocol all\\--port -1 \\--source-group securitygroupid

二、创建 Amazon MSK

创建 Amazon MSK 集群来接收消息，并记录 Broker 地址，笔者会使用 broker01, broker02, broker03 来代替。

$ aws kafka create-cluster \\--cluster-name "my-poc-msk-cluster" \\--broker-node-group-info file://brokernodegroupinfo.json \\--kafka-version "2.6.2" \\--number-of-broker-nodes 3 \\--encryption-info EncryptionInTransit={ClientBroker=TLS_PLAINTEXT}
brokernodegroupinfo.json
~~~
{"InstanceType": "kafka.m5.large","BrokerAZDistribution": "DEFAULT","ClientSubnets": ["privatesubnetid01","privatesubnetid02","privatesubnetid03"],"SecurityGroups": ["securitygroupid "],"StorageInfo": {"EbsStorageInfo": {"VolumeSize": 100}}
}
~~~

三、构建镜像

使用到的文件包含：

• Dockerfile
• sh
• conf
• conf
• my-poc-send2kafka.lua

$ mkdir workdir
$ cd workdir

依次按照如下内容创建文件。

Dockerfile
~~~
FROM amazonlinux
COPY install.sh /
RUN chmod +x /install.sh
RUN /install.sh
COPY nginx.conf /opt/openresty/nginx/conf/nginx.conf
COPY common.conf /opt/openresty/nginx/conf/conf.d/common.conf
COPY my-poc-send2kafka.lua /opt/openresty/nginx/lua/my-poc-send2kafka.lua
EXPOSE 80
CMD sed -i "s/\\$mypodip/$(hostname -i)/g" /opt/openresty/nginx/conf/conf.d/common.conf && /opt/openresty/nginx/sbin/nginx -c /opt/openresty/nginx/conf/nginx.conf
~~~install.sh
~~~
#!/bin/sh
yum -y install readline-devel pcre-devel openssl-devel gcc wget tar gzip perl make unzip hostname
mkdir /opt/software
mkdir /opt/module
cd /opt/software/
wget https://openresty.org/download/openresty-1.9.7.4.tar.gz
tar -xzf openresty-1.9.7.4.tar.gz -C /opt/module/
cd /opt/module/openresty-1.9.7.4
./configure --prefix=/opt/openresty \\
--with-luajit \\
--without-http_redis2_module \\
--with-http_iconv_module
make
make install
cd /opt/software/
wget https://github.com/doujiang24/lua-resty-kafka/archive/master.zip
unzip master.zip -d /opt/module/
cp -rf /opt/module/lua-resty-kafka-master/lib/resty/kafka/ /opt/openresty/lualib/resty/
mkdir /opt/openresty/nginx/lua/
mkdir /var/log/nginx/
~~~nginx.conf
~~~
worker_processes auto;
worker_rlimit_nofile 100000;
daemon off;events {worker_connections 102400;multi_accept on;use epoll;
}http {include mime.types;default_type application/octet-stream;log_format main '$remote_addr - $remote_user [$time_local] "$request" ''$status $body_bytes_sent "$http_referer" ''"$http_user_agent" "$http_x_forwarded_for"';access_log /var/log/nginx/access.log main;resolver 8.8.8.8;#resolver 127.0.0.1 valid=3600s;sendfile on;keepalive_timeout 65;underscores_in_headers on;gzip on;include /opt/openresty/nginx/conf/conf.d/common.conf;
}
~~~common.conf
~~~
lua_package_path "/opt/openresty/lualib/resty/kafka/?.lua;;";
lua_package_cpath "/opt/openresty/lualib/?.so;;";
lua_shared_dict ngx_cache 128m;
lua_shared_dict cache_lock 100k;server {listen 80;server_name 127.0.0.1;root html;lua_need_request_body on;access_log /var/log/nginx/access.log main;error_log /var/log/nginx/error-$mypodip.log notice;location = /putmessage {lua_code_cache on;charset utf-8;default_type 'application/json';content_by_lua_file "/opt/openresty/nginx/lua/my-poc-send2kafka.lua";}
}
~~~my-poc-send2kafka.lua
~~~
local producer = require("resty.kafka.producer")
local json = require("cjson")local broker_list = {{host = "broker01", port = 9092},{host = "broker02", port = 9092},{host = "broker03", port = 9092}
}local log_json = {}log_json["body"] = ngx.req.read_body()
log_json["body_data"] = ngx.req.get_body_data()local topic = ngx.req.get_headers()["topic"]local producer_error_handle = function(topic, partition_id, queue, index, err, retryable)ngx.log(ngx.ERR, "Error handle: index ", index, ' partition_id ', partition_id, ' retryable ', retryable, ' json ', json.encode(queue))
endlocal bp = producer:new(broker_list, { producer_type = "async", batch_num = 200, error_handle = producer_error_handle})local sendMsg = json.encode(log_json)local ok, err = bp:send(topic, nil, sendMsg)
~~~
$ docker build -t  my-poc-image .

四、创建 Amazon ECR 并上传镜像

aws ecr create-repository \\--repository-name my-poc-ecr/nginx-lua
$ aws ecr get-login-password --region regioncode | docker login --username AWS --password-stdin youraccountid.dkr.ecr.regioncode.amazonaws.com
$ docker tag my-poc-image:latest youraccountid.dkr.ecr.regioncode.amazonaws.com/my-poc-ecr/nginx-lua:latest
$ docker push youraccountid.dkr.ecr.regioncode.amazonaws.com/my-poc-ecr/nginx-lua:latest

五、创建 Amazon EFS

aws efs create-file-system \\--performance-mode generalPurpose \\--throughput-mode bursting \\--encrypted \\--region ap-northeast-1 \\--tags Key=Name,Value=my-poc-efs

记录 FileSystemId，笔者会使用 fsid 来代替它。

aws efs create-mount-target \\--file-system-id fsid  \\--subnet-id privatesubnetid01 \\--security-groups securitygroupidaws efs create-mount-target \\--file-system-id fsid \\--subnet-id privatesubnetid02 \\--security-groups securitygroupidaws efs create-mount-target \\--file-system-id fsid \\--subnet-id privatesubnetid03 \\--security-groups securitygroupid

六、创建Amazon EKS集群并安装组件

cluster.yaml

apiVersion: eksctl.io/v1alpha5
kind: ClusterConfigmetadata:name: my-poc-eks-clusterregion: ap-northeast-1version: "1.21"iam:withOIDC: trueaddons:
- name: vpc-cniversion: v1.11.2-eksbuild.1
- name: corednsversion: v1.8.4-eksbuild.1
- name: kube-proxyversion: v1.21.2-eksbuild.2vpc:subnets:private:ap-northeast-1a: { id: "privatesubnetid01" }ap-northeast-1c: { id: "privatesubnetid02" }ap-northeast-1d: { id: "privatesubnetid03" }managedNodeGroups:- name: my-poc-ng-1instanceType: m5.largedesiredCapacity: 2volumeSize: 100privateNetworking: true

$ eksctl create cluster -f cluster.yaml

参考此链接安装 Amazon Load Balancer Controller。

参考此链接安装 Amazon EFS CSI driver。

七、在 Amazon EKS 中部署

$ kubectl apply -f deploy.yaml
deploy.yaml
~~~
---
kind: StorageClass
apiVersion: storage.k8s.io/v1
metadata:name: efs-sc
provisioner: efs.csi.aws.com
parameters:provisioningMode: efs-apfileSystemId: fsiddirectoryPerms: "700"gidRangeStart: "1000"gidRangeEnd: "2000"basePath: "/dynamic_provisioning"
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:name: my-poc-pvc
spec:accessModes:- ReadWriteManystorageClassName: efs-scresources:requests:storage: 5Gi
---
apiVersion: apps/v1
kind: Deployment
metadata:name: nginx-lualabels:app: nginx-lua
spec:replicas: 2selector:matchLabels:app: nginx-luatemplate:metadata:labels:app: nginx-luaspec:containers:- name: nginx-luaimage: youraccountid.dkr.ecr.regioncode.amazonaws.com/my-poc-ecr/nginx-lua:latestports:- containerPort: 80resources:limits:cpu: 500mrequests:cpu: 200mvolumeMounts:- name: my-poc-volumemountPath: /var/log/nginxvolumes:- name: my-poc-volumepersistentVolumeClaim:claimName: my-poc-pvc
---
apiVersion: v1
kind: Service
metadata:name: nginx-lua-svcannotations:service.beta.kubernetes.io/aws-load-balancer-type: externalservice.beta.kubernetes.io/aws-load-balancer-nlb-target-type: ipservice.beta.kubernetes.io/aws-load-balancer-scheme: internet-facingservice.beta.kubernetes.io/aws-load-balancer-subnets: publicsubnetid01, publicsubnetid02, publicsubnetid03service.beta.kubernetes.io/aws-load-balancer-name: my-poc-nginx-luaservice.beta.kubernetes.io/aws-load-balancer-attributes: load_balancing.cross_zone.enabled=true
spec:selector:app: nginx-luatype: LoadBalancerports:- protocol: TCPport: 80targetPort: 80
~~~

使用以下命令获取 EXTERNAL-IP 地址，笔者会使用 nlbdns 来代替。

$ kubectl get svc nginx-lua-svc

八、功能测试

参考此链接安装 kafka 客户端。

创建测试用 Topic。

$ ./kafka-topics.sh --topic my-poc-topic-01 --create --bootstrap-server broker01:9092, broker02:9092, broker03:9092 --partitions 3 --replication-factor 2

安装 ApacheBench 测试工具，并进行测试。

$ sudo yum -y install httpd-tools
$ ab -T 'application/json' -H "topic: my-poc-topic-01" -n 1000 -p postdata.json http://nlbdns/putmessage
postdata.json
~~~
{"uuid": "2b8c376e-bd20-11e6-9ebf-525499b45be6","event_time": "2016-12-08T18:08:12","page": "www.example.com/poster.html","element": "register","attrs": {"title": "test","user_id": 1234}
}
~~~

查看消息是否可以成功消费。

./kafka-console-consumer.sh --bootstrap-server broker01:9092, broker02:9092, broker03:9092 --topic my-poc-topic-01 --from-beginning

消息已经成功消费。

接下来笔者会给一个不存在的 topic 发送消息，用来模拟生产环境中后端 MSK 不可用的情况。

$ ab -T 'application/json' -H "topic: my-poc-topic-noexist" -n 1000 -p postdata.json http://nlbdns/putmessage

按照预想状况，这部分消息会以错误日志的形式保留在 Amazon EFS 中。

$ ab -T 'application/json' -H "topic: my-poc-topic-noexist" -n 1000 -p postdata.json http://nlbdns/putmessage

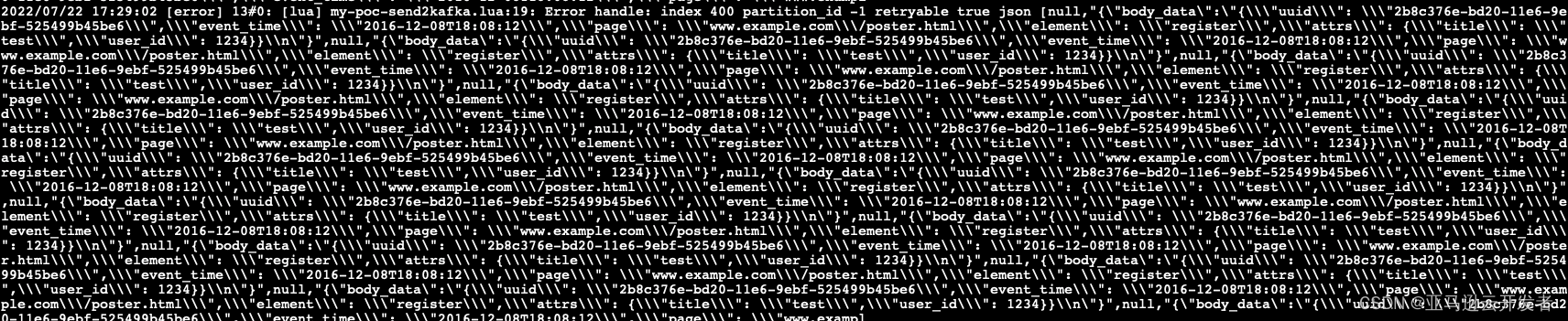

进入 EFS 中，打开带有 pod ip 的错误日志，可以看到错误信息被记录了下来。

本篇作者

杨探

亚马逊云科技解决方案架构师，负责互联网行业云端架构咨询和设计。
