rk3568点亮LCD(eDP)

rk3568 Android11/12 适配 eDP LCD

全称为Embedded DisplayPort，用于笔记本、平板电脑的一种数字接口。是视讯电子标准协会(VESA)针对行动装置应用。

  1. eDP协议是针对DP应用在嵌入式方向架构和协议的拓展，所以eDP协议完全兼容DP协议；
  2. eDP接口属内部接口，可以用做芯片与芯片之间的传输，也可用显示屏与驱动板之间的传输；
  3. 由于该类接口能够实现多数据高速同时传输，且电磁干扰小，目前正在逐渐取代传统的低电压差动讯号（LVDS）接口。

提示：屏幕点不亮多半是软件没适配好。

文章目录

  • rk3568 Android11/12 适配 eDP LCD
  • 圈重点 看想学
  • 1. rk3568 适配eDP屏
    • 1.1 核查原理图，适配eDP硬件
    • 1.2 rk3568 自动匹配eDP屏参
  • 2 调试过程异常
    • 2.1 eDP屏只亮背光，无图像
    • 2.2 eDP 屏图像错位
    • 2.3 eDP 屏背光不亮，灯光照射有图像
    • 2.4 eDP 屏背光闪烁
    • 2.5 eDP 屏偏色
  • Tips
  • 总结

圈重点 看想学

a) rk3568 适配eDP屏
b) rk3568 自动适配eDP屏参
c) rk3568 只亮背光

1. rk3568 适配eDP屏

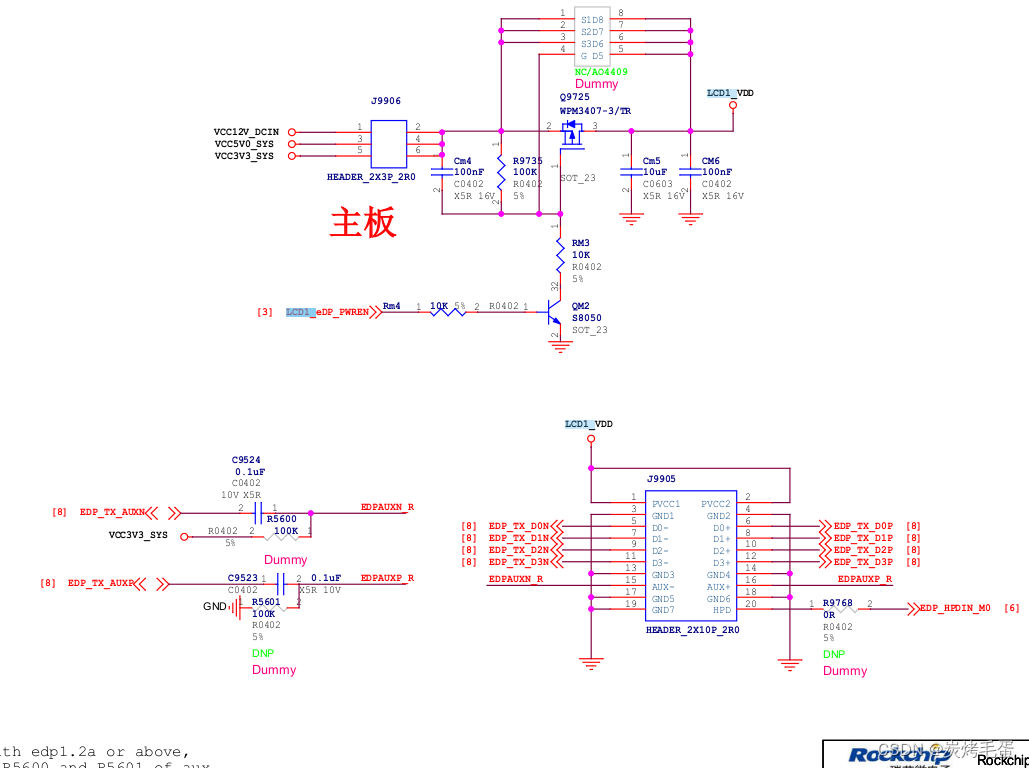

经过翻阅原理图，屏幕亮起前须适配屏的 LCD1_VDD、EDP_HPD 和背光的使能 IO、PWM 信号。
rk3568点亮LCD(eDP)屏幕供电仅有LCD1_VDD 需要控制，对应GPIO3_D6。
rk3568点亮LCD(eDP)背光供电直连12V，BL_EN1 对应GPIO3_D5, PWM 对应 PWM4。
rk3568点亮LCD(eDP)经核查 eDP 模块的 avdd_0v9 和 avdd_1v8 均与 rk3568-evb.dtsi 中 rk809(PMIC)电源配置配置，故无需再额外配置电源。

1.1 核查原理图，适配eDP硬件

当前设备树引用 rk3568-evb.dtsi，恰好在其中有声明 vcc3v3_lcd0_n 和 backlight;仅仅作简单的覆写即可。
rk3568 的 eDP 屏需要同时启用 edp、edp_phy、edp_vop(本篇使用 vop 中 vp1)。需要开机显示 logo图片则要额外配置 route_edp。屏参可根据供应厂商提供的屏幕手册自行填写。

include "rk3568-evb.dtsi"
/
{vcc3v3_lcd0_n: vcc3v3-lcd0-n {gpio = <&gpio3 RK_PD6 GPIO_ACTIVE_HIGH>;};edp-panel {compatible = "simple-panel";backlight = <&backlight>;power-supply = <&vcc3v3_lcd0_n>;prepare-delay-ms = <120>;enable-delay-ms = <10>;disable-delay-ms = <20>;unprepare-delay-ms = <50>;init-delay-ms = <10>;display-timings {native-mode = <&edp_timing>;edp_timing: timing0 {clock-frequency = <200000000>;hactive = <1536>;vactive = <2048>;hfront-porch = <12>;hsync-len = <16>;hback-porch = <48>;vfront-porch = <8>;vsync-len = <4>;vback-porch = <8>;hsync-active = <0>;vsync-active = <0>;de-active = <0>;pixelclk-active = <0>;};};port {panel_in_edp: endpoint {remote-endpoint = <&edp_out_panel>;};};};
};&backlight {enable-gpios = <&gpio3 RK_PD5 GPIO_ACTIVE_HIGH>;
};&edp {force-hpd;status = "okay";ports {port@1 {reg = <1>;edp_out_panel: endpoint {remote-endpoint = <&panel_in_edp>;};};};
};&edp_phy {status = "okay";
};&edp_in_vp0 {status = "disabled";
};&edp_in_vp1 {status = "okay";
};&route_edp {connect = <&vp1_out_edp>;status = "okay";
};

1.2 rk3568 自动匹配eDP屏参

rk3568 eDP带 HPD检测，支持自动匹配屏参，如何配置呢？
由于驱动中缺少固定 eDP 屏参则会使用屏幕驱动IC中读取到参数，删除相关timings 配置即可。

	vcc3v3_lcd0_n: vcc3v3-lcd0-n {gpio = <&gpio3 RK_PD6 GPIO_ACTIVE_HIGH>;};edp-panel {compatible = "simple-panel";backlight = <&backlight>;power-supply = <&vcc3v3_lcd0_n>;prepare-delay-ms = <120>;enable-delay-ms = <10>;disable-delay-ms = <20>;unprepare-delay-ms = <50>;init-delay-ms = <10>;-		display-timings {
-			native-mode = <&edp_timing>;
-
-			edp_timing: timing0 {
-				clock-frequency = <200000000>;
-				hactive = <1536>;
-				vactive = <2048>;
-				hfront-porch = <12>;
-				hsync-len = <16>;
-				hback-porch = <48>;
-				vfront-porch = <8>;
-				vsync-len = <4>;
-				vback-porch = <8>;
-				hsync-active = <0>;
-				vsync-active = <0>;
-				de-active = <0>;
-				pixelclk-active = <0>;
-			};
-		};
-port {panel_in_edp: endpoint {remote-endpoint = <&edp_out_panel>;};};};
};&backlight {enable-gpios = <&gpio3 RK_PD5 GPIO_ACTIVE_HIGH>;
};

2 调试过程异常

BSP开发硬件先行(检查)原则，硬件排查排查提及的相关电源。首先是电压是否正常，然后上电过程无电源塌陷；最后是上电时许和总线信号。硬件核验完成且无问题基本都可正常点亮屏幕。实际调试过程总会有各种现象，各种问题。接下来分享几个简单现象。

2.1 eDP屏只亮背光，无图像

首先核查显示属性，发现屏幕的行场时许均有。

cat /d/dri/0/summary
Video Port0: DISABLED
Video Port1: ACTIVEConnector: eDP-1bus_format[100a]: RGB888_1X24overlay_mode[0] output_mode[f] color_space[0]Display mode: 1920x1080p60clk[141410] real_clk[141410] type[48] flag[a]H: 1920 1978 2020 2108V: 1080 1088 1102 1118Cluster0-win0: ACTIVEwin_id: 4format: AB24 little-endian (0x34324241)[AFBC] SDR[0] color_space[0] glb_alpha[0xff]rotate: xmirror: 0 ymirror: 0 rotate_90: 0 rotate_270: 0csc: y2r[0] r2y[0] csc mode[0]zpos: 0src: pos[0, 0] rect[3840 x 2160]dst: pos[0, 0] rect[1920 x 1080]buf[0]: addr: 0x000000000a819000 pitch: 15360 offset: 0

休眠唤醒后仍然不能显示，但屏幕参数仍然正常。
由此推测 eDP 模块供电正常，SOC与屏之前通信正常且正确收发无误。
此过程背光有亮灭变化，背光控制无问题。
再仔细核查发现 route_edp 中定向到错误的默认 vp1，添加connect = <&vp1_out_edp>;后恢复。

&edp_in_vp0 {status = "disabled";
};&edp_in_vp1 {status = "okay";
};&route_edp {
+	connect = <&vp1_out_edp>;status = "okay";
};

2.2 eDP 屏图像错位

图像错位大多与屏参直接相关，核查 /d/dri/0/summary与屏幕实际参数差异即可。
问题相对简单不再赘述。

2.3 eDP 屏背光不亮，灯光照射有图像

此种情况多发生在多屏显示用错背光或者背光未正常控制，可查看背光使能控制的GPIO和PWM。

cat /d/gpio | gren enablegpio-125  (                    |enable              ) out hi    gpio-126  (                    |enable              ) out hi

GPIO3_D5 申请编号 gpio-125, GPIO3_D6 申请编号 gpio-126；如果编号部匹配则需要查GPIO复用。

cat sys/kernel/debug/pwm
platform/fe6e0000.pwm, 1 PWM devicepwm-0   (backlight           ): requested enabled period: 25000 ns duty: 4417 ns polarity: normal

如果查看不到关于 backlight的pwm则需要查看 PWM IO复用或确认PWM 是否开启。

2.4 eDP 屏背光闪烁

此种情况须查看屏幕背光规格书。如规格书中背光工作PWM 是100～350KHz，实际使用 40KHz 控制信号，很大概率会出现闪屏问题。PWM 总线时钟为1G,预备分频周期间隔时间100000pS,后周期变为 100KHz,配置如下。

&backlight {
+	pwms = <&pwm4 0 10000 0>;enable-gpios = <&gpio3 RK_PD5 GPIO_ACTIVE_HIGH>;
};

2.5 eDP 屏偏色

此种情况多半为排线连接不良。轻微晃动排线问题消失，更换排线即可解决问题。

Tips

  1. 没有屏幕规格书如何获取屏幕参数？
    答案：可使用自动匹配屏参获取参数，然后填入 timings。
  2. 读取/d/dri/0/summary无任何数据，但是测量供电和信号又正常。
    此时可以查看共模电容是否断开。
  3. 查看休眠唤醒时GPIO状态，可使用如下命令。
# 模拟电源键，休眠唤醒分别执行两次即可看出不同
input keyevent 26
cat /d/gpio

总结

机器硬件很诚实，就像数学的1+1；找到+1的因素问题才会迎刃而解。
