8.1 板子资源在线网站
LAN9252 :https://www.microchip.com/en-us/development-tool/EV44C93A
LAN9253 :https://www.microchip.com/en-us/product/LAN9253

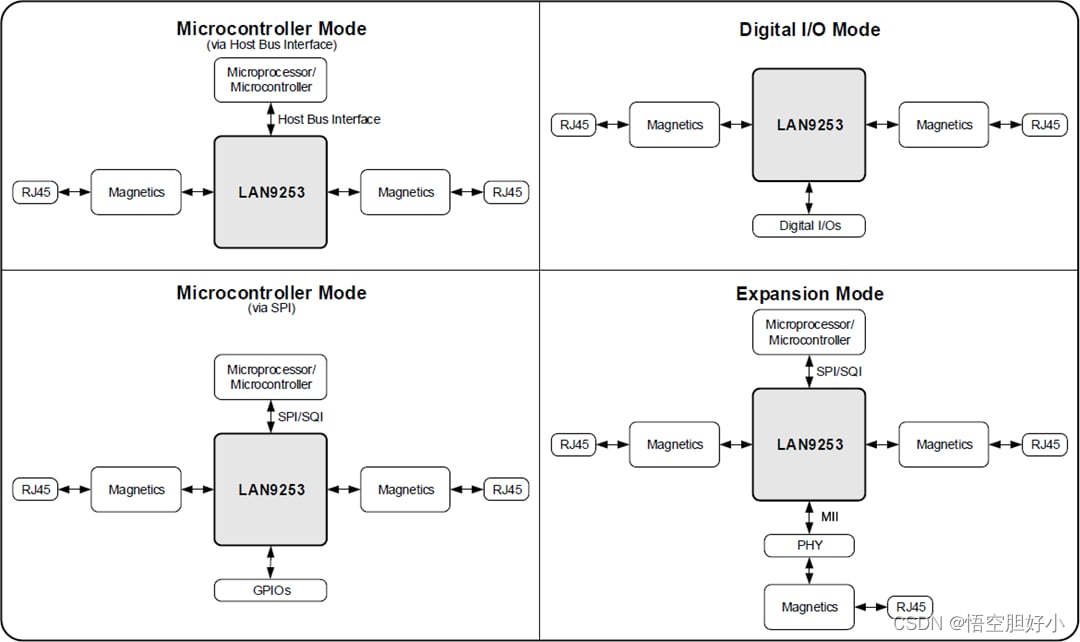

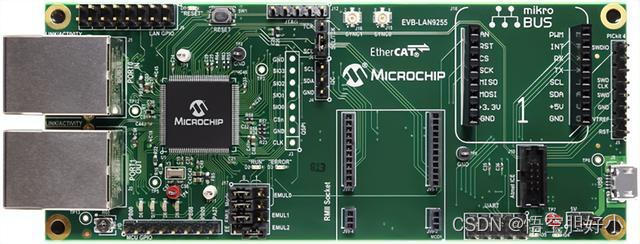

8.2 EVB-LAN925X-SAMD51
LAN9252

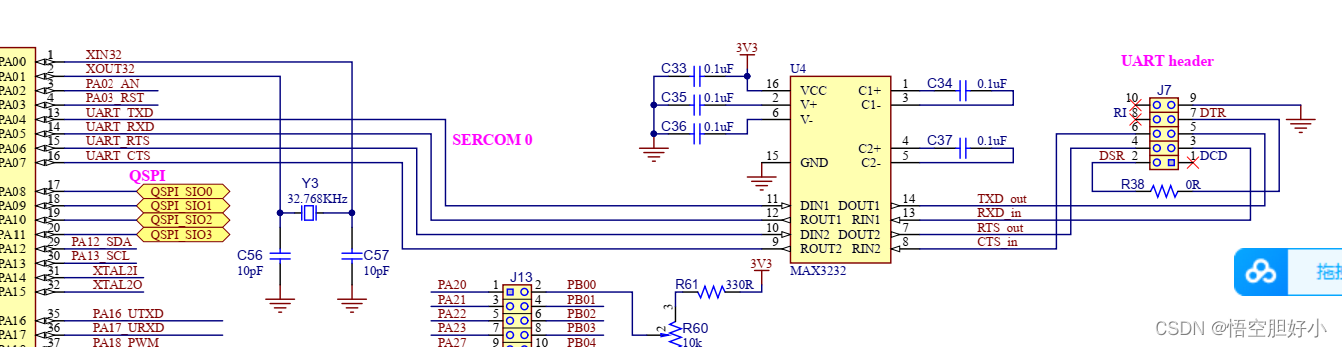

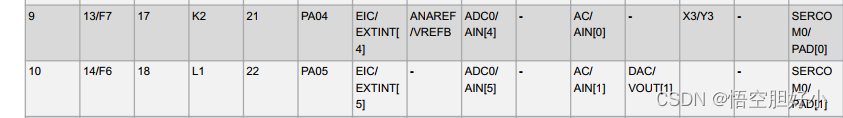

8.2.1 MCU SERCOM0–UART 0（RS232）
8.2.2 MCU SERCOM1–UART1（debug）

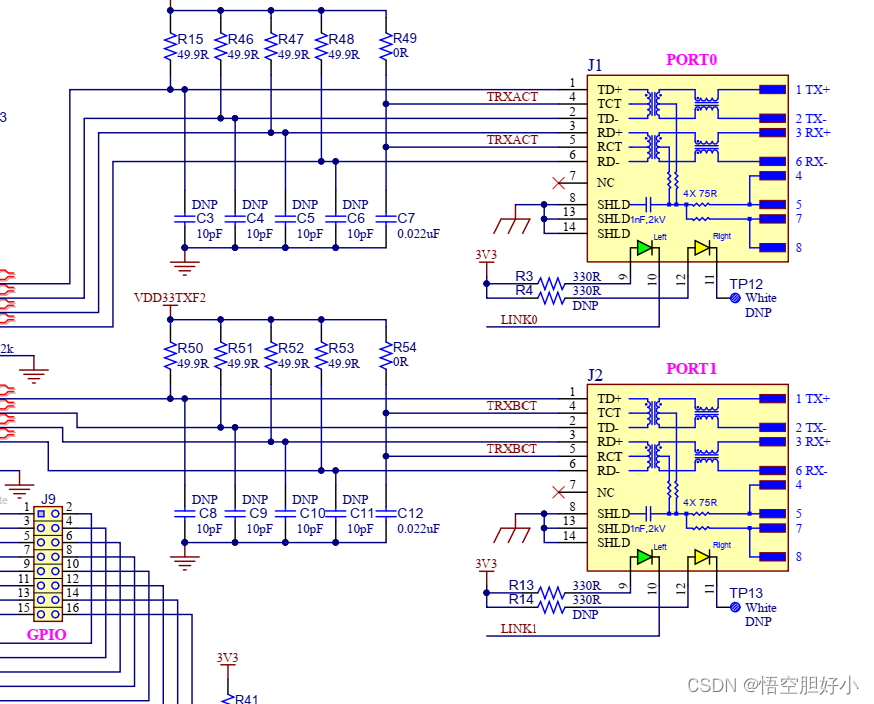

8.2.3 GPIO–网卡指示灯
PIN49 PB22 white_dnp
两个网口LED共用一个GPIO

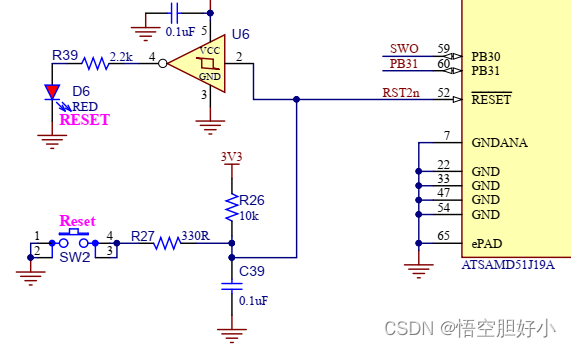

8.2.5 MCU RESET 按键复位以及复位指示灯

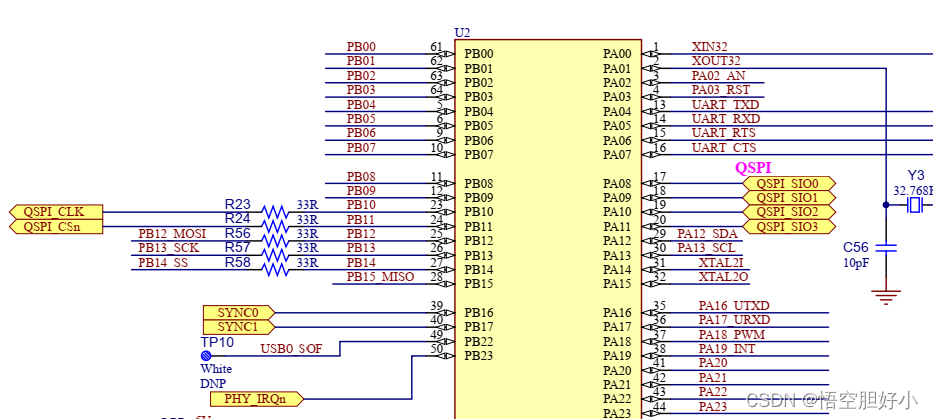

8.2.6 MCU QSPI/IO 外接LAN9253

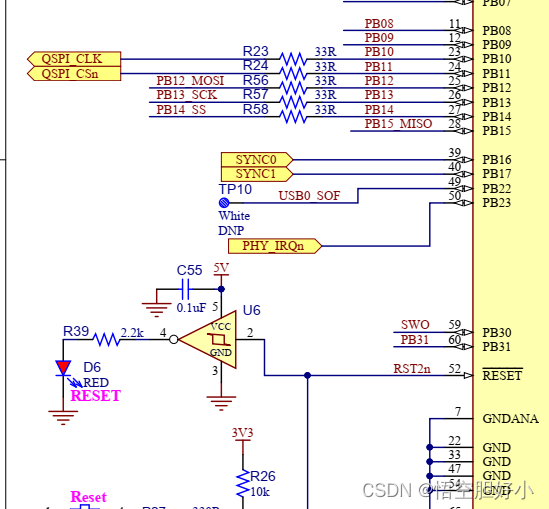

PIN17–PA8 QSPI_DATA0
PIN18–PA9 QSPI_DATA1
PIN19–PA10 QSPI_DATA2
PIN20–PA11 QSPI_DATA3
PIN23–PB10 QSPI_SCK
PIN24–PB11 QSPI_CS

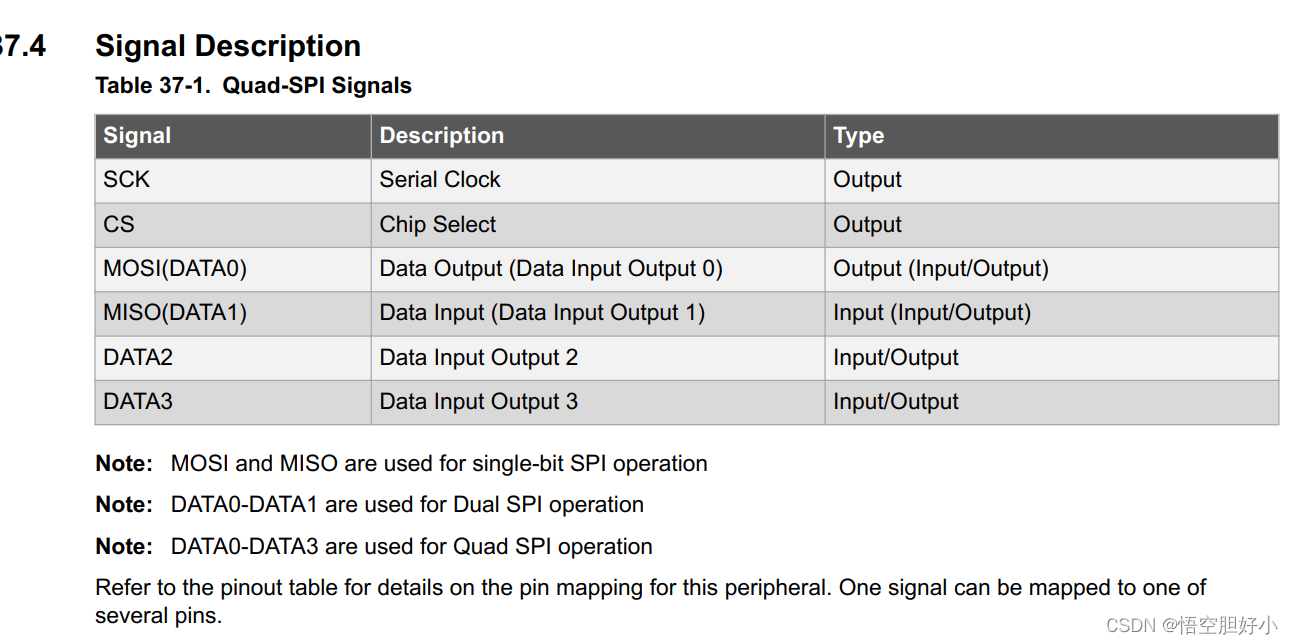

看配置工作在Dual SPI
MCU D51 QSPI的CLK范围是多少？

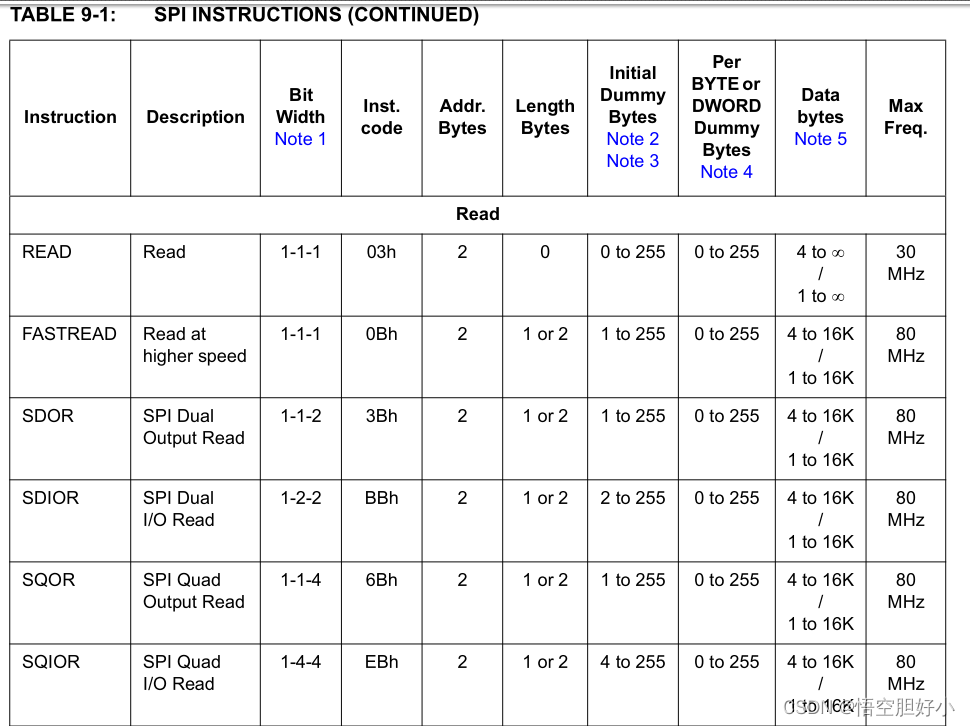

LAN9252 QSPI的CLK范围是多少？
8.2.7 MCU SERCOM4-- SPI 外接LAN9253
SPI的CLK范围是多少？最高60MHZ？

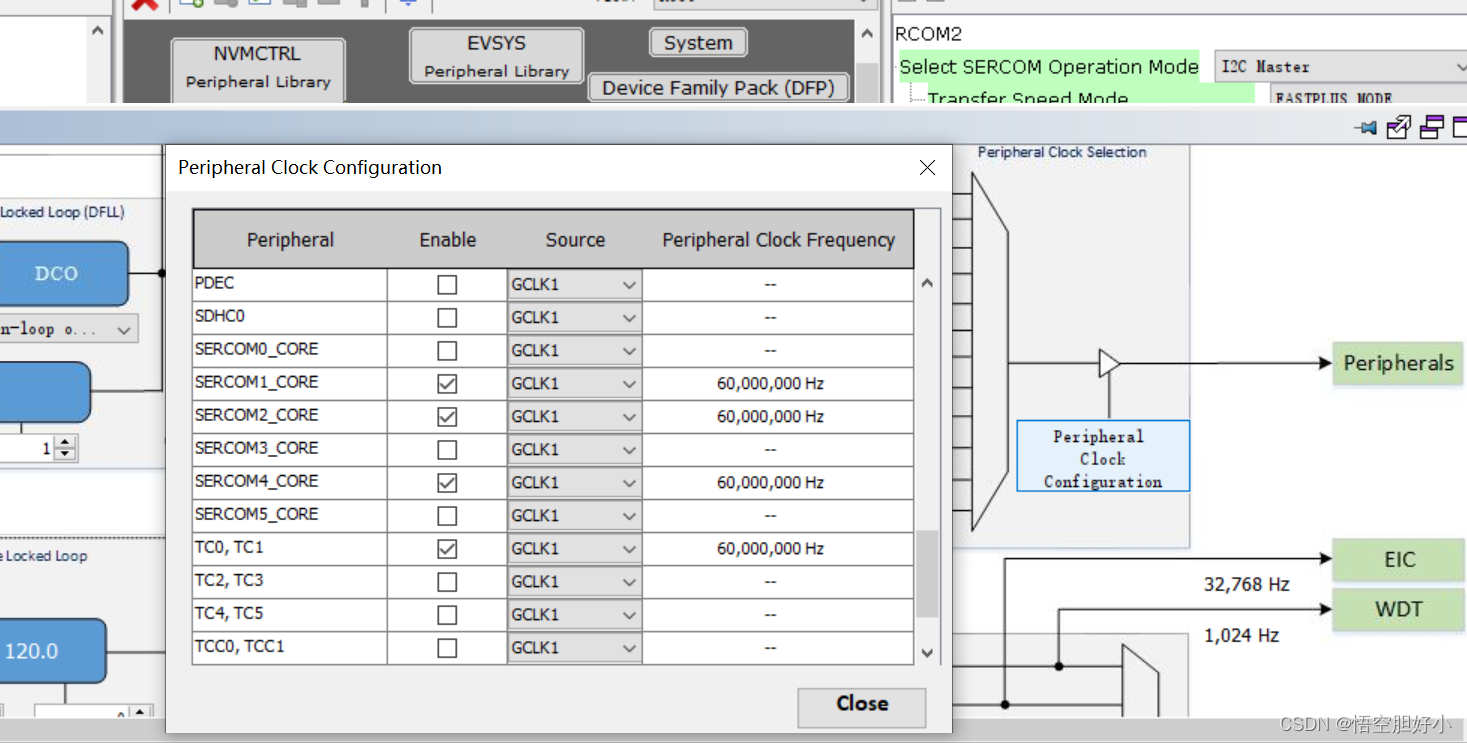

根据CLOCK 配置，外设时钟来自GCLK1,GCLK1的最高频率与CPU主频一致，可达到120MHZ
8.2.7.1 MCU SERCOM4-- SPI
PB12 MOSI
PB13 SCK
PB14 SS
PB15 MISO

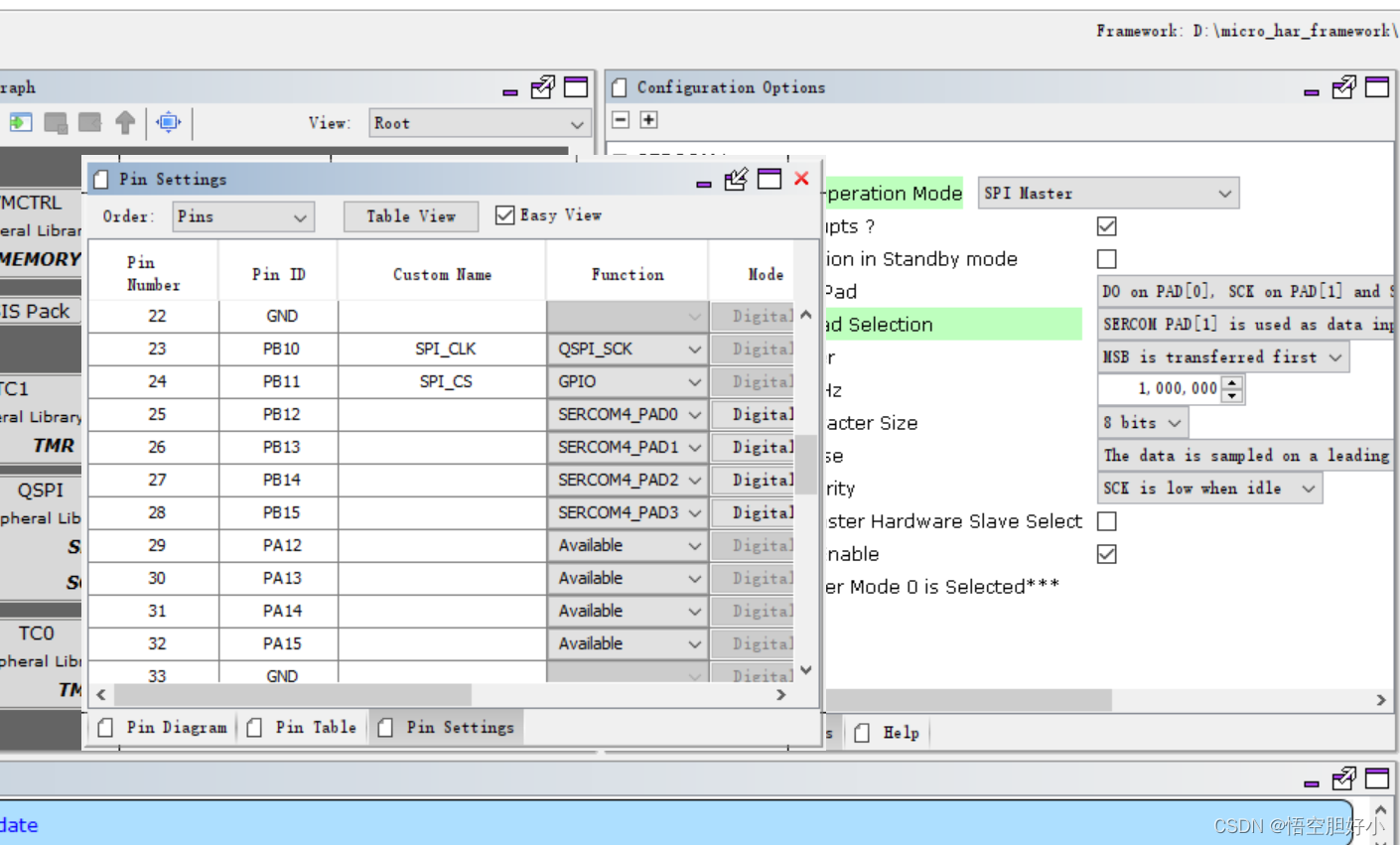

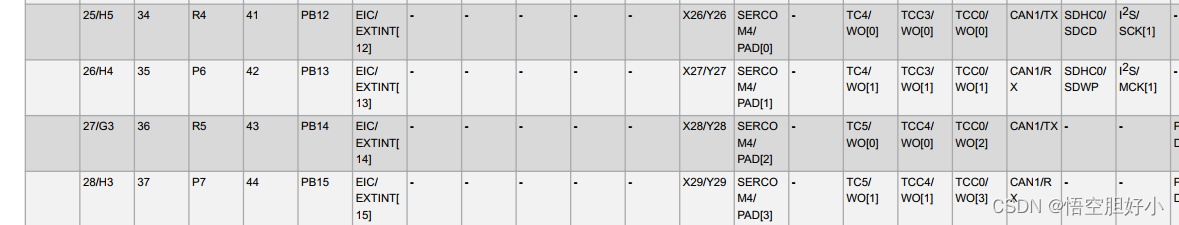

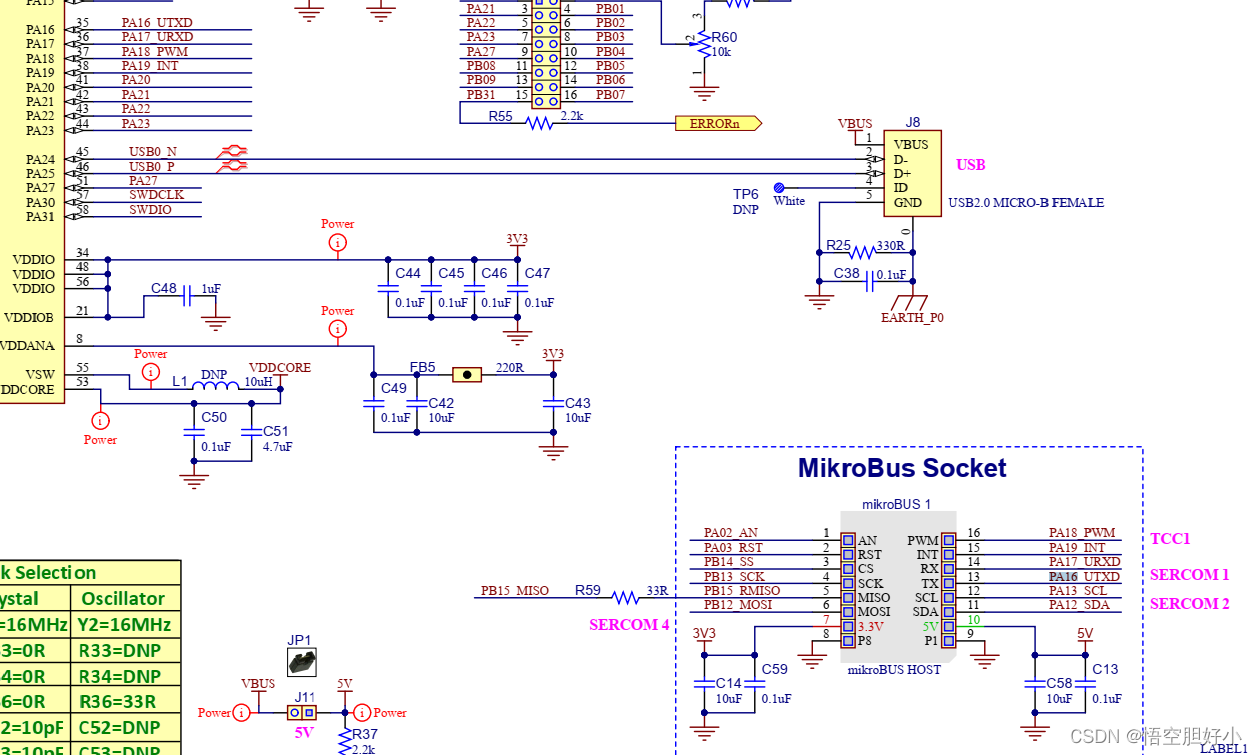

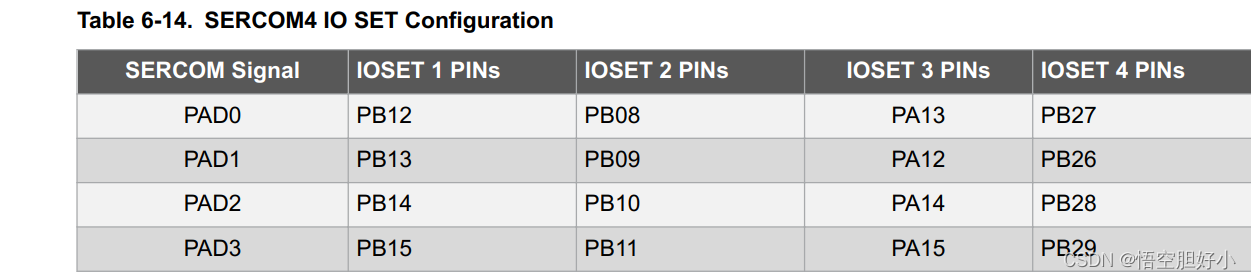

spi pin以及模块配置，注意PAD顺序
8.2.7.2 LAN9253 CLK支持范围
8.2.8 MCU IO 3中断 —EVENT-- 0/1/7

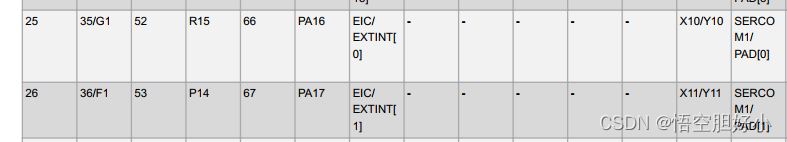

PIN39 PB16 SYNC0_isr eic_extint0
PIN40 PB17 SYNC1_isr eic_extint1
PIN50 PB23 ecat_ext_irq eic_extint7
