半波倍压整流电路
半波2倍压整流电路
利用电容的储能做用，有多个电容和二极管可以获得几倍于输入电压的输出电压，称为倍压整流电路。

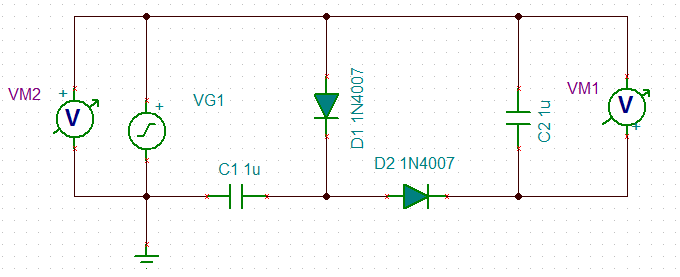

下图为二倍压整流电路.。此时电路为空载状态，输出电压最大为2倍的输入电压峰值

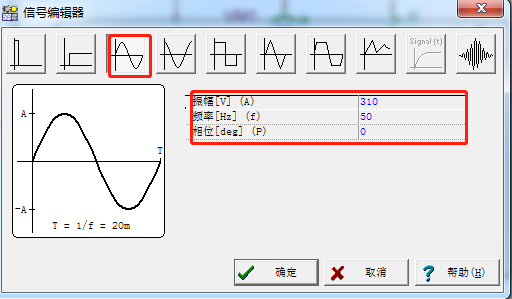

输入信号VG1为峰值310V，频率50Hz 的交流电。

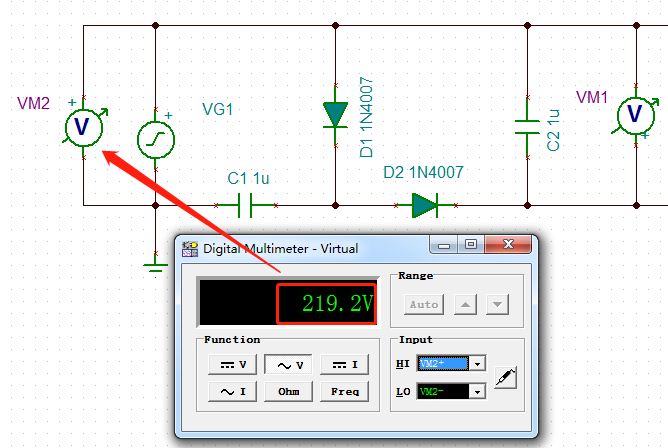

万用表VM2测量输入电压有效值为219.2V

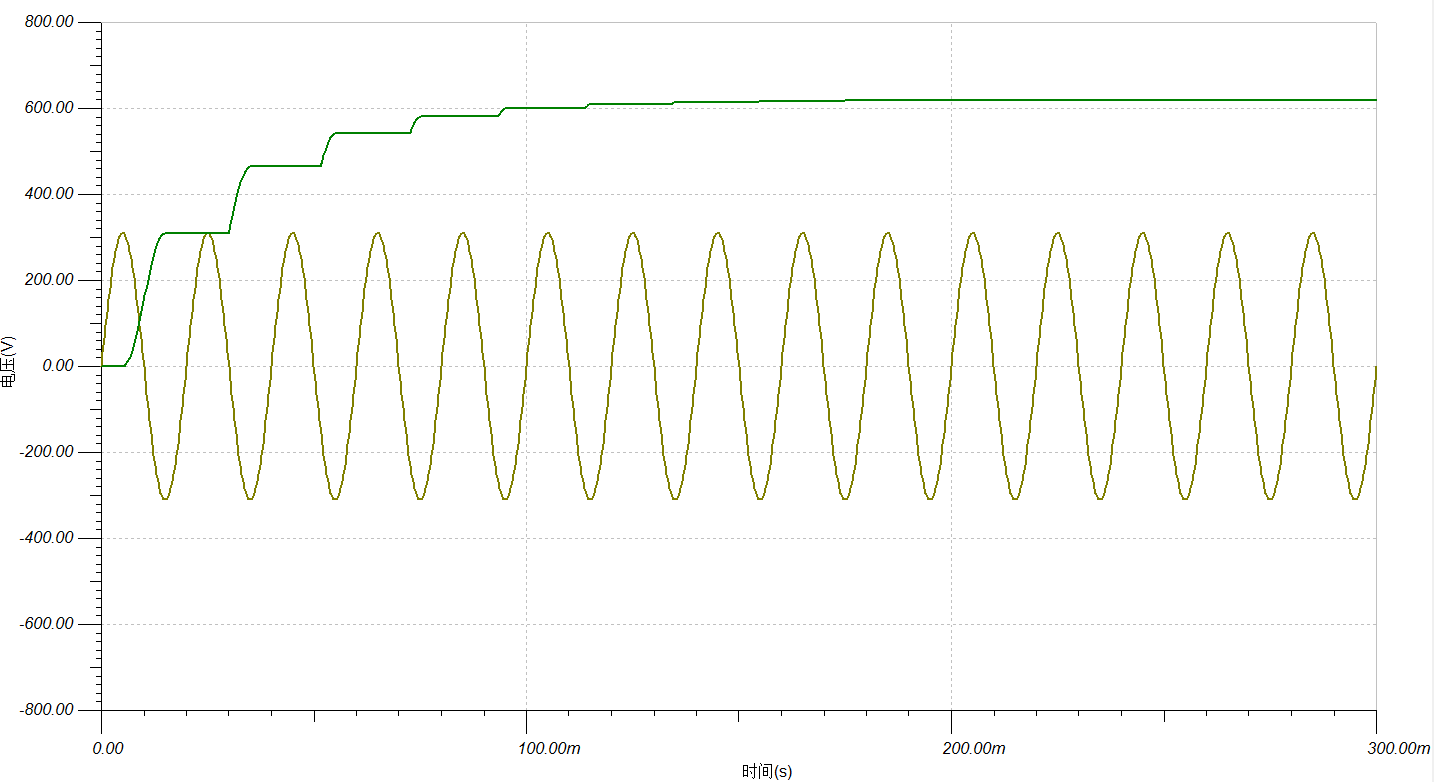

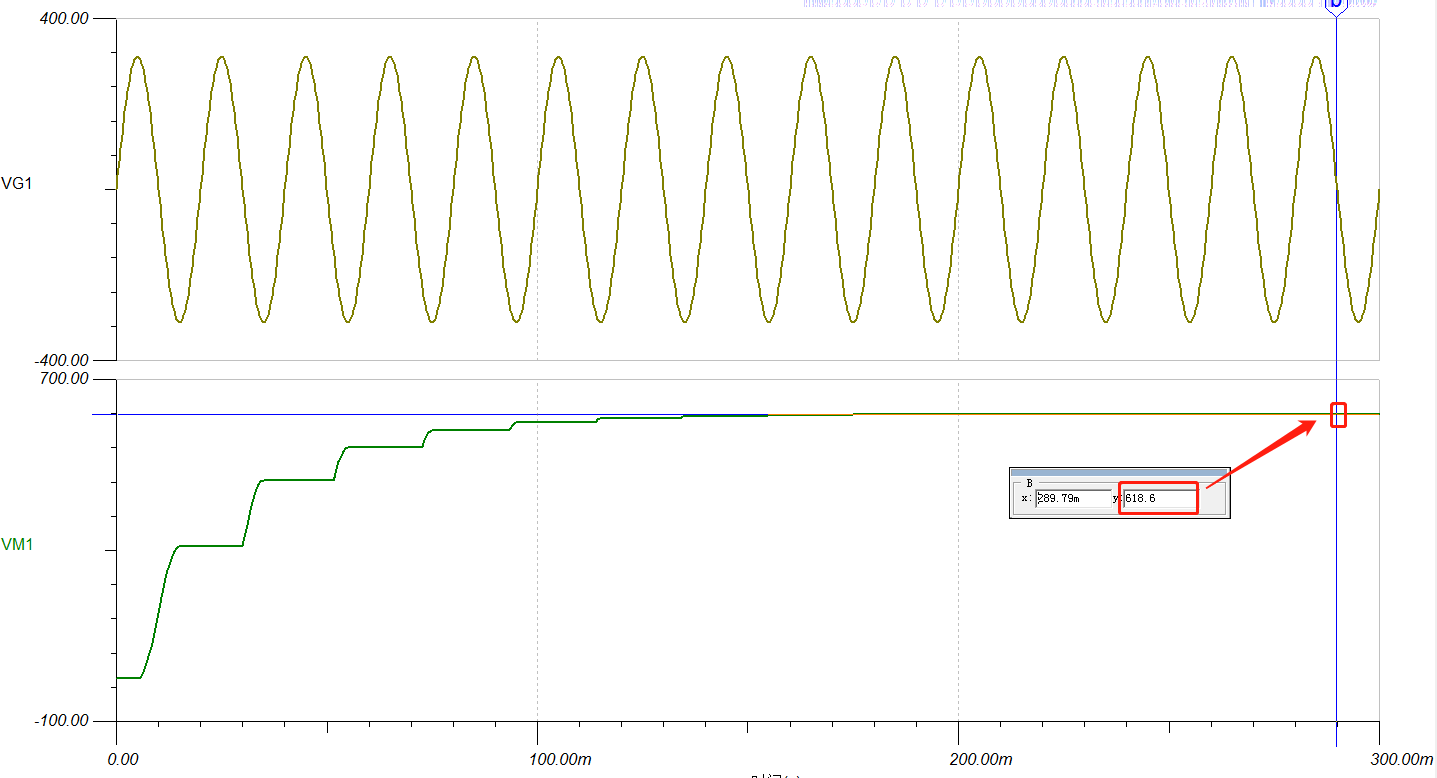

来看下倍压整流之后的输出：输出电压约618V,约为输入电压峰值电压的2倍
分析：

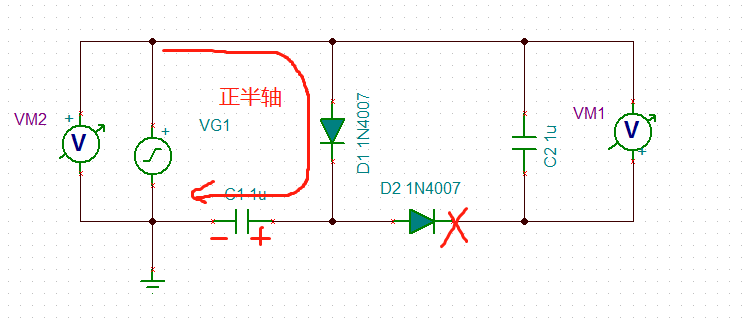

正半轴：二极管D1 导通，D2截止，电容C1充电，左“ - ” ，右“ + ”

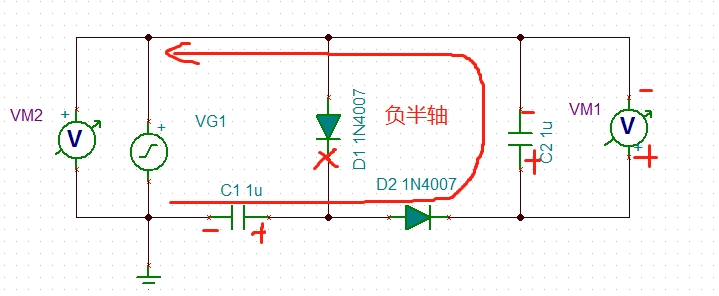

负半轴：电容C1上的电压和负半轴电压 相加 ，使二极管D2 导通，D1截止，电容C2充电，上 “ - ” ， 下 “ + ”，使得C2上的电压最大值可达2倍输入电压峰值。

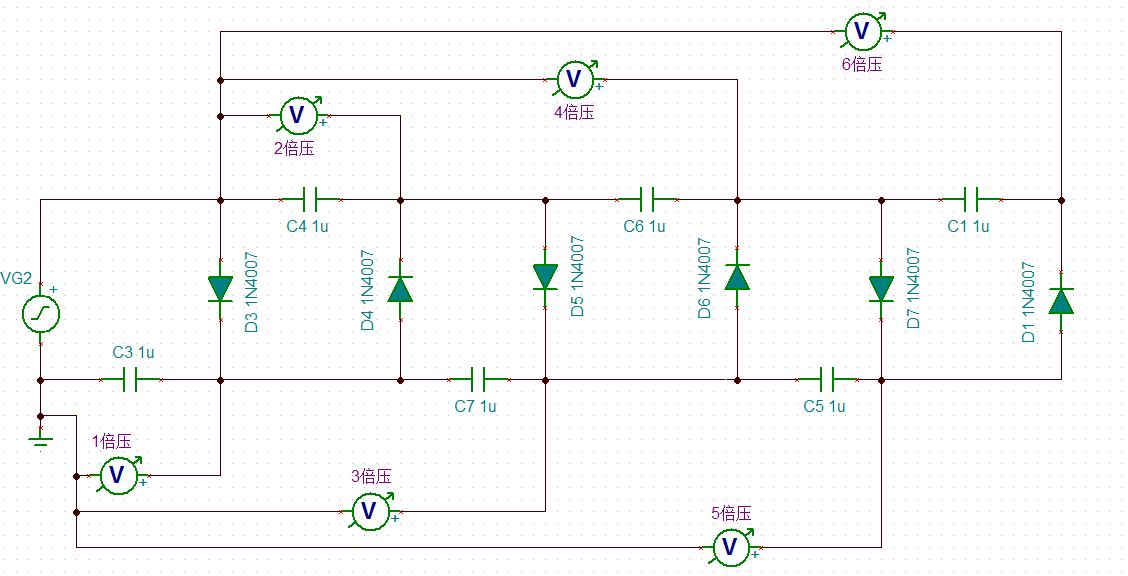

半波N倍压整流电路
总结
1、分析这类电路时，总是假设电路空载，且已经处于稳态，当电路上带负载后，输出电压将不可能达到输入电压峰值的倍数。

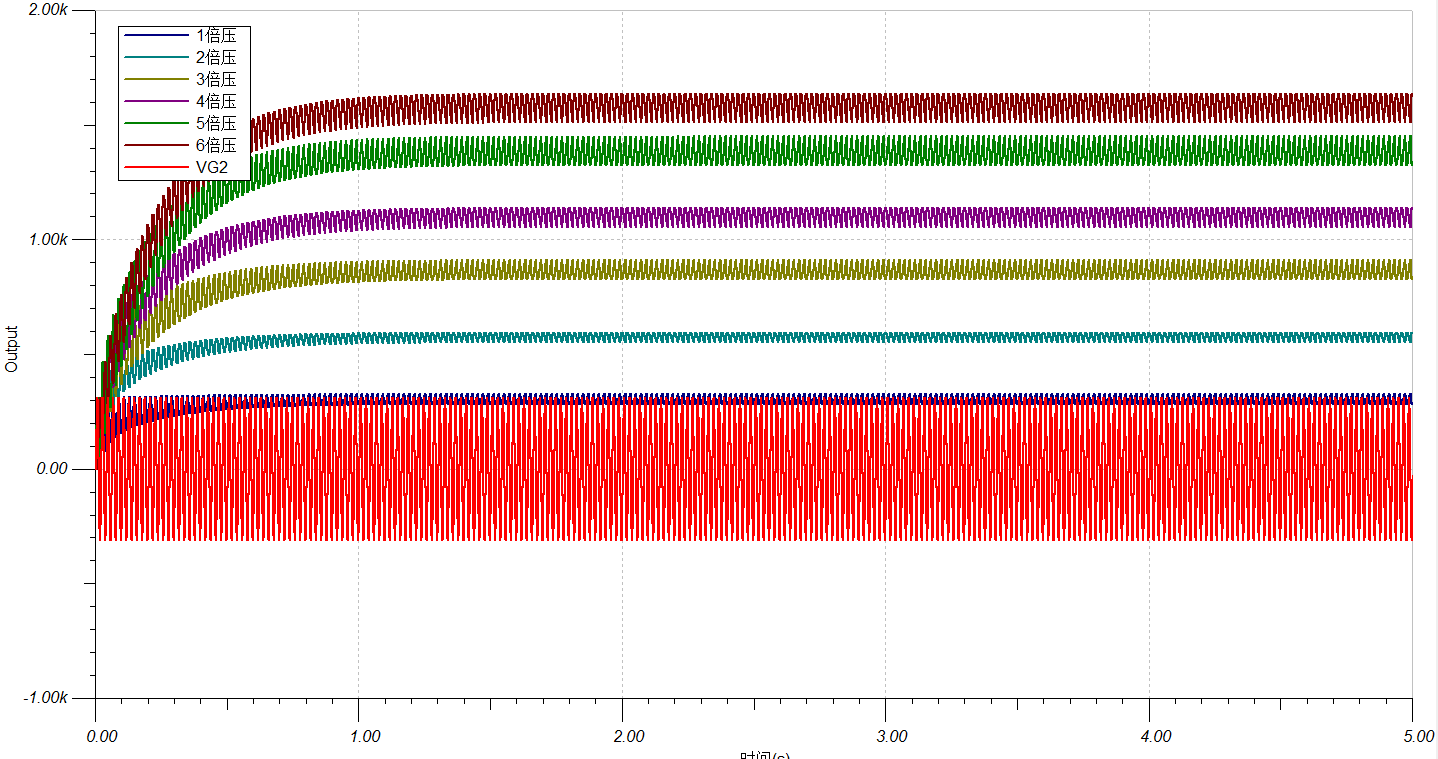

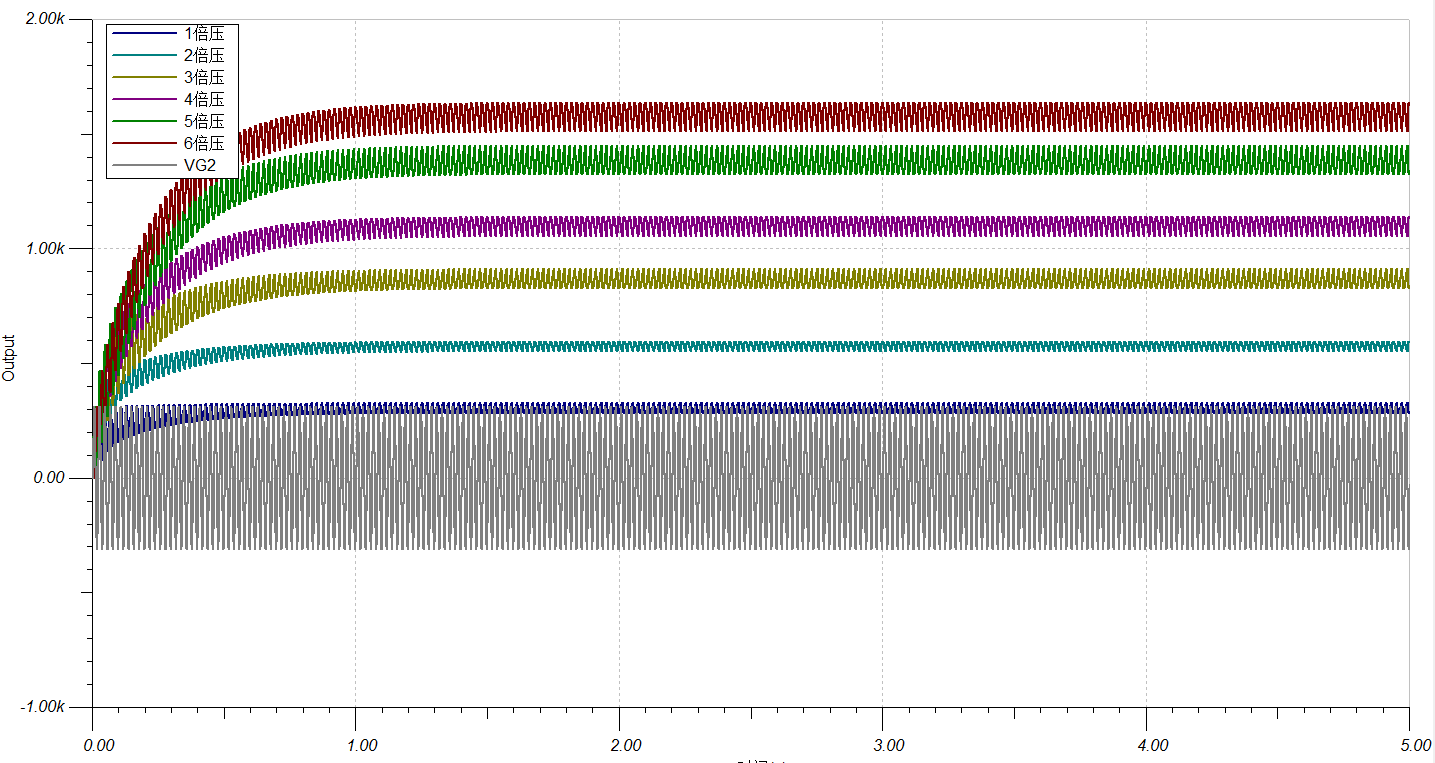

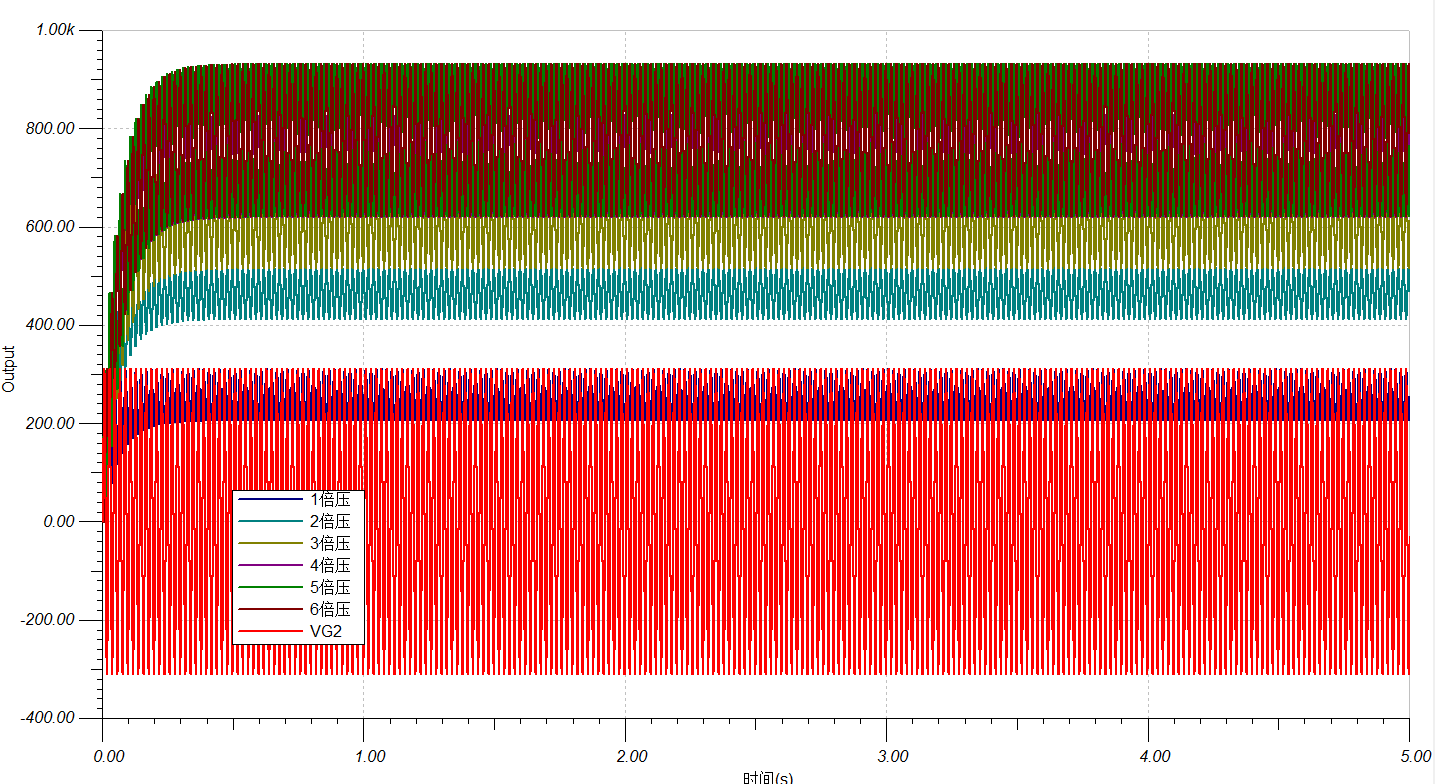

2、此类电路只适合高电压小电流的应用场景，不适合大电压大电流的场景。如下仿真可以看出 电容大小和负载大小均影响倍压之后的电压。
3、倍压逐级提高，对电容耐压和二极管耐压的要求也逐级倍增。

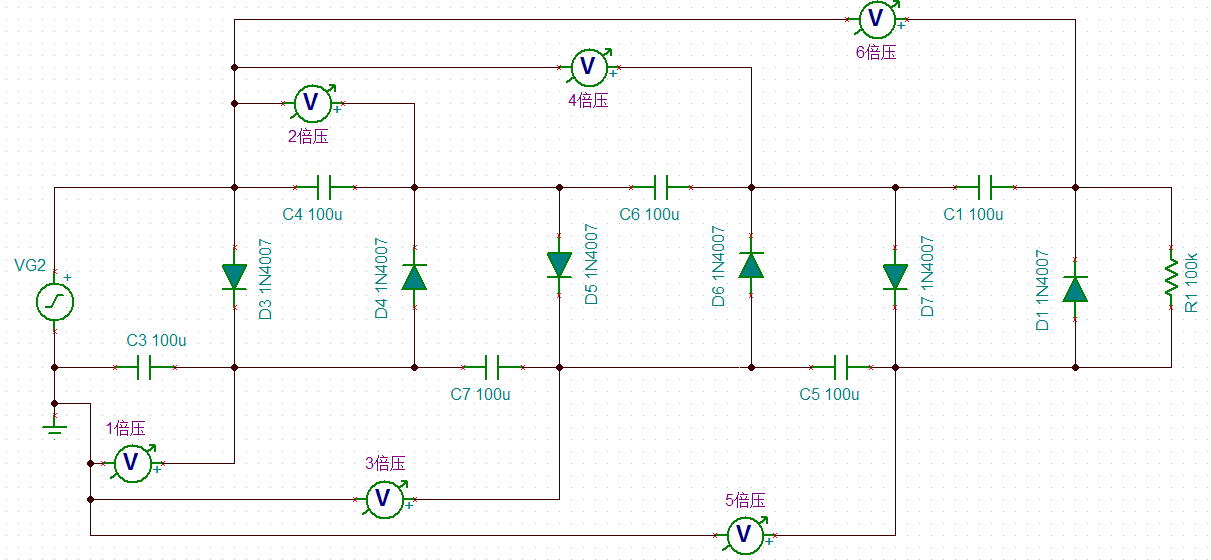

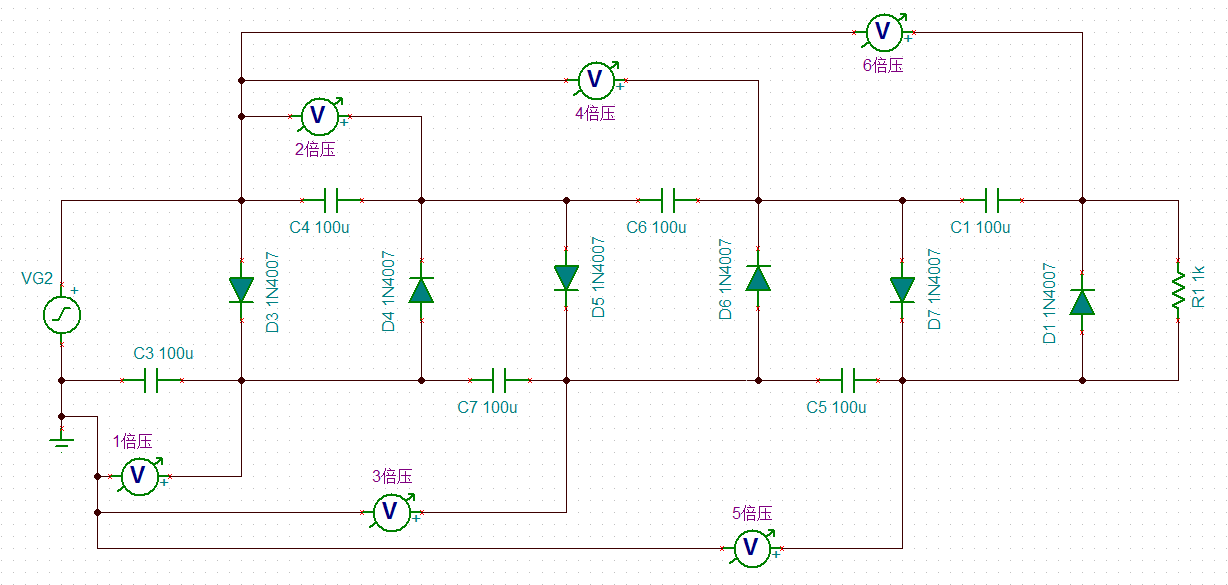

负载1k 电容100uF
负载100k 电容100uF

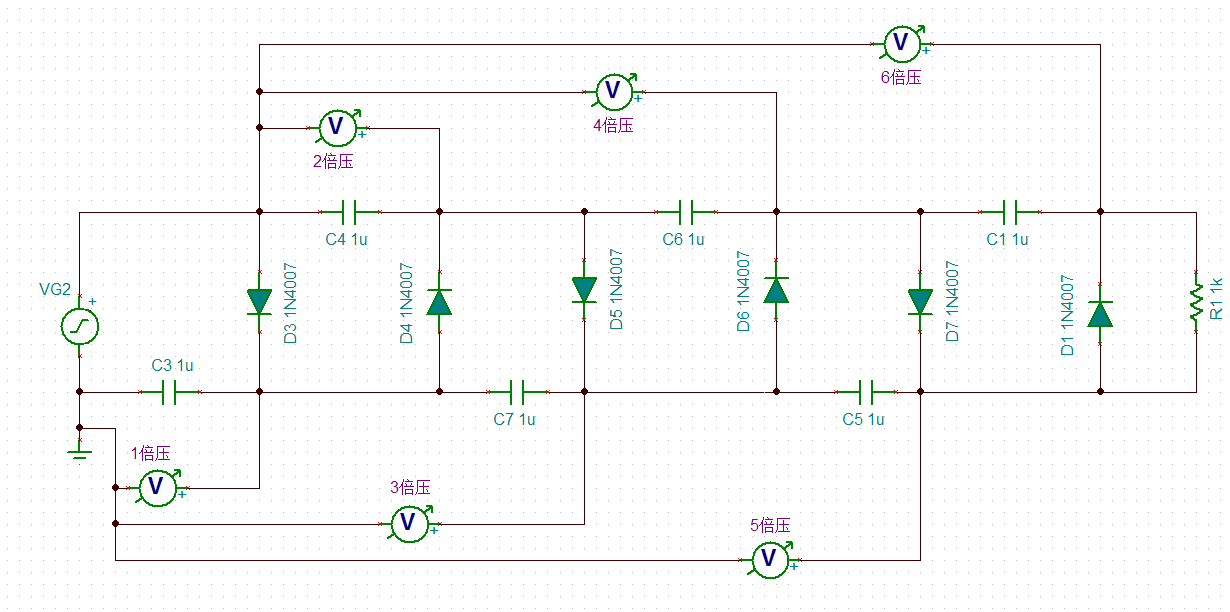

负载1k 电容1uF
负载100k 电容1uF
