「TOGAF架构框架」ArchiMate视图指南(5):技术视图和技术使用视图

网友: 文章列表 2024-03-21 17:11:23

「TOGAF架构框架」ArchiMate视图指南(5):技术视图和技术使用视图

基本视图

ArchiMate基本视图包括ArchiMate元素和ArchiMate三个主要层的概念:业务、应用程序和技术。下面列出的是ArchiMate 3.1示例视点表，分为四类，指明了它们所涵盖的方向和范围:

  • 组合:定义元素的内部组合和聚合的视图。

  • 支持:您所查看的元素被其他元素所支持的视图。通常从一层往上到上一层。

  • 合作:朝向相互合作的对等元素。通常跨不同的方面。

  • 实现:您正在查看实现其他元素的元素的视图。通常从一层向下到下一层。

组成视图

名字 透视图 关注点
组织 企业在角色、部门等方面的结构。 识别能力、权力和责任
信息结构 显示企业中使用的信息的结构。 使用的数据和信息的结构和依赖关系，一致性和完整性
技术 网络、设备和系统软件等企业信息系统的基础设施和平台。 基础设施的稳定性、安全性、依赖性和成本
分层 提供架构的概述。 一致性、降低复杂性、变更的影响、灵活性
物理 物理环境以及它如何与IT基础设施相关联。 物理环境的关系和依赖关系，以及它们与IT基础设施的关系

支持视图:

名字 透视图 关注点
产品 显示产品的内容。 产品开发，企业产品提供价值
应用使用 将应用程序与其在例如业务流程中的使用关联起来。 一致性和完整性，降低复杂性。
技术使用 展示应用程序如何使用技术。 依赖关系、性能、可伸缩性

合作视图:

名字 透视图 关注点
业务流程合作 显示各种业务流程之间的关系。 业务流程、一致性和完整性、责任之间的依赖关系
应用合作 显示应用程序组件及其相互关系。 应用程序之间的关系和依赖、服务的编排/编排、一致性和完整性、复杂性的降低

实现视图:

名字 透视图 关注点
服务实现 显示如何通过必要的行为实现服务。 业务流程的增值、一致性和完整性、责任
实现和部署 显示如何将应用程序映射到底层技术。 应用平台的结构以及它们与支持技术的关系

技术视角

什么是技术视角?

技术视角显示了软件和硬件技术元素(如物理设备、网络或系统软件(例如，O/S、数据库和中间件)如何支持应用层。

下表更详细地描述了技术视角。

利益相关者 基础设施架构师、运营经理
关注点

稳定性、安全性、依赖性、基础设施的成本
目的 设计
范围 单层/多角度
元素 位置、节点、技术协作、设备、系统软件、技术接口、通讯网络、路径、技术过程/功能/交互、技术服务、技术事件、工件

技术视角的例子

下图显示了在技术视角下绘制的原始图。

「TOGAF架构框架」ArchiMate视图指南(5):技术视图和技术使用视图

技术使用视角

什么是技术使用视角?

技术使用视角显示了软件和硬件技术如何支持应用程序。当需要进行性能或可伸缩性分析时，通常会应用这种观点，因为它将物理基础设施与应用程序的逻辑世界联系起来。

下表更详细地描述了技术使用视角。

利益相关者 应用程序、基础设施架构师、运营经理
关注点 依赖性、性能、可伸缩性
目的 设计
范围 多层次/多角度
元素 应用组件/协作、应用过程/功能/交互、应用事件、数据对象、节点、设备、技术协作、系统软件、技术接口、通信网络、路径、技术过程/功能/交互、技术服务、技术事件、工件

技术使用视角示例

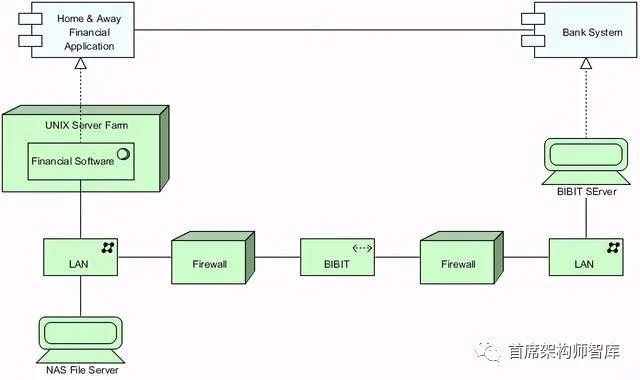

下图显示了在技术使用视角下绘制的原始图。
