来啦来啦,续篇来啦,CMOS逻辑IC基本工作原理总结概述

来啦来啦,续篇来啦,CMOS逻辑IC基本工作原理总结概述

在上一篇文章中我们已经认识了CMOS逻辑IC的基本知识和分类,由于功耗和成本以及复杂度的平衡性最好,是实际应用中最常用的一种。今天我们就详细跟大家一起了解东芝CMOS逻辑IC的基本工作原理还有其CMOS逻辑IC系列型号选型吧。

东芝CMOS逻辑IC系列型号选型表:

适用于5V系统:标准CMOS:TC400B,TC4500B

                高速CMOS:TC74HC,TC74HCT

              升级版CMOS:TC74AC,TC74ACT

         特高速:TC74VHC,74VHC,TC74VHCT,74VHCT,TC74VHCV,74VHCV

适用于低压系统:低压CMOS:TC74LCX,74LCX

              特低压CMOS:TC74VCX

CMOS逻辑IC的基本工作原理

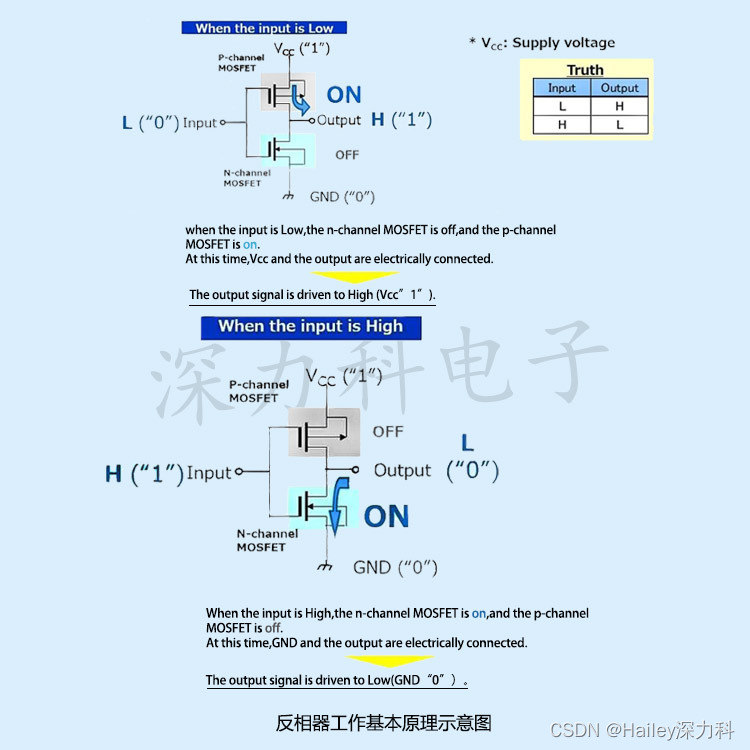

以下介绍反相器工作基本原理示意

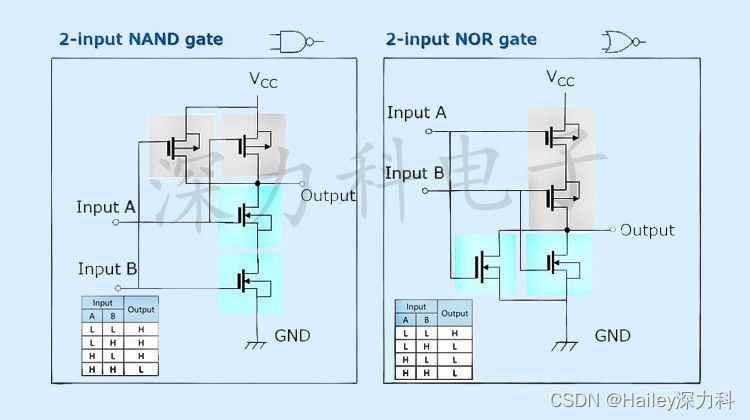

通过组合p沟道和n沟道MOSFET可以实现各种逻辑功能。

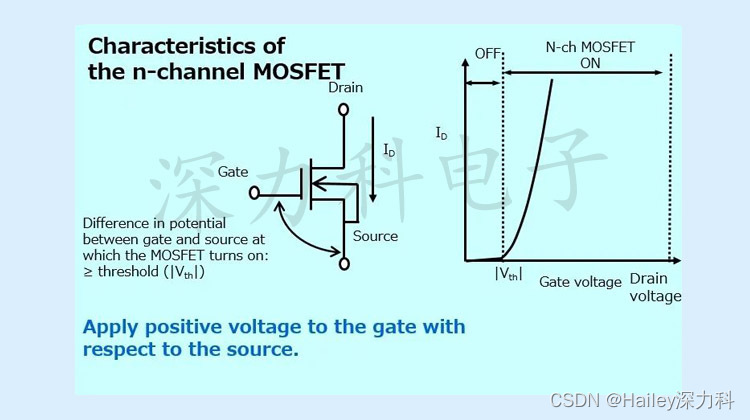

在CMOS逻辑IC中,当MOSFET的栅极-源极电压超过某个电压(阈值电压,|Vth|)时,漏极-源极电阻减小,使得MOSFET导通。这种漏极-源极电阻称为导通电阻。n沟道和p沟道MOSFET的栅极和源极之间施加的电压方向不同下图显示了MOSFET导通的条件

N沟道MOSFET:当栅极电压比源极电压高|Vth|时,n沟道MOSFET导通。

P沟道MOSFET:当栅极电压比源极电压低|Vth|时,p沟道MOSFET导通。

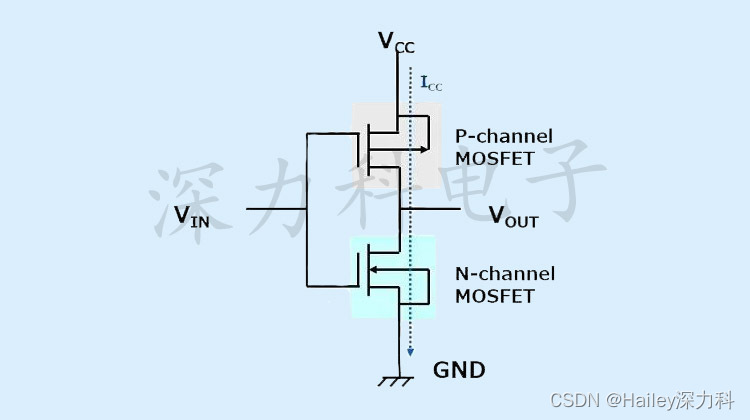

 下图显示了反相器,它是CMOS逻辑IC的基本组成部分。
当VIN处于VCC或GND电平时,p沟道或n沟道MOSFET均关断。因此,VCC和GND之间只有很小的电流(ICC)流过。当输入处于稳定状态时(处于VCC或GND电平),ICC非常低。

好啦,东芝CMOS逻辑IC的基本知识和分类还有基本工作原理我们都已经学习完啦。共同学习,共同进步,哈哈
