第5章 数组和广义表

科学计算中涉及到大量的矩阵问题，在程序设计语言中一般都采用数组来存储，被描述成一个二维数组。但当矩阵规模很大且具有特殊结构(对角矩阵、三角矩阵、对称矩阵、稀疏矩阵等)，为减少程序的时间和空间需求，采用自定义的描述方式。

5.1 数组的定义

数组是由$n(n>1)$个具有相同数据类型的数据元素a1，a2，…，ana_1，a_2，…，a_na1​，a2​，…，an​组成的有序序列，且该序列必须存储在一块地址连续的存储单元中。

5.2 数组的顺序表示和实现

数组一般不做插入和删除操作，也就是说，数组一旦建立，结构中的元素个数和元素间的关系就不再发生变化。因此，一般都是采用顺序存储的方法来表示数组。

问题：计算机的内存结构是一维(线性)地址结构，对于多维数组，将其存放(映射)到内存一维结构时，有个次序约定问题。

二维数组是最简单的多维数组，以此为例说明多维数组存放(映射)到内存一维结构时的次序约定问题。

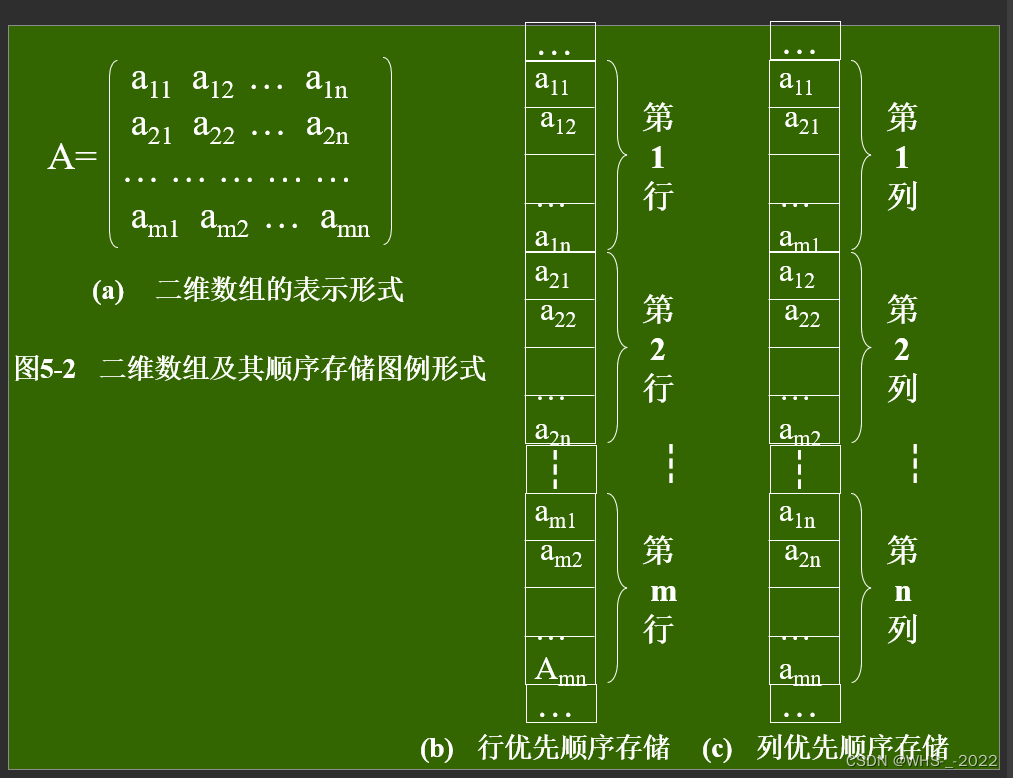

通常有两种顺序存储方式

• 行优先顺序(Row Major Order) ：将数组元素按行排列，第 $i+1$ 个行向量紧接在第 $i$ 个行向量后面。对二维数组，按行优先顺序存储的线性序列为：

$$a11,a12,\dots ,a1n,a21,a22,\dots a2n,\dots \dots ,am1,am2,\dots ,amn$$

• 列优先顺序(Column Major Order) ：将数组元素按列向量排列，第 $j+1$ 个列向量紧接在第 $j$ 个列向量之后，对二维数组，按列优先顺序存储的线性序列为：

$$a11,a21,\dots ,am1,a12,a22,\dots am2,\dots \dots ,an1,an2,\dots ,anm$$

设有二维数组 A=(aij)m×nA=(a_{ij})_{m\\times n}A=(aij​)m×n​，若每个元素占用的存储单元数为 $l$ (个)，LOC[a11]LOC[a_{11}]LOC[a11​]表示元素 a11a_{11}a11​ 的首地址，即数组的首地址。

1. 以“行优先顺序”存储存储

(1) 第1行中的每个元素对应的(首)地址是：

LOC[a1j]=LOC[a11]+(j−1)×lj=1,2,…,nLOC[a_{1j}]=LOC[a_{11}]+(j-1)\\times l \\quad j=1,2, …,nLOC[a1j​]=LOC[a11​]+(j−1)×lj=1,2,…,n

(2) 第2行中的每个元素对应的(首)地址是：

LOC[a2j]=LOC[a11]+n×l+(j−1)×lj=1,2,…,nLOC[a_{2j}]=LOC[a_{11}]+n\\times l+(j-1)\\times l \\quad j=1,2, …,nLOC[a2j​]=LOC[a11​]+n×l+(j−1)×lj=1,2,…,n

(3) 第m行中的每个元素对应的(首)地址是：

LOC[amj]=LOC[a11]+(m−1)×n×l+(j−1)×lj=1,2,…,nLOC[a_{mj}]=LOC[a_{11}]+(m-1)\\times n\\times l+(j-1)\\times l \\quad j=1,2, …,nLOC[amj​]=LOC[a11​]+(m−1)×n×l+(j−1)×lj=1,2,…,n

由此可知，二维数组中任一元素aij的(首)地址是：

LOC[aij]=LOC[a11]+[(j−1)×m+(i−1)]×li=1,2,…,nj=1,2,…,mLOC[a_{ij}]=LOC[a_{11}]+[(j-1) \\times m+(i-1)] \\times l \\\\ \\text{}\\\\ i=1,2, …,n \\quad j=1,2, …,m LOC[aij​]=LOC[a11​]+[(j−1)×m+(i−1)]×li=1,2,…,nj=1,2,…,m

对于三维数组A=(aijk)m×n×pA=(a_{ijk})_{m\\times n\\times p}A=(aijk​)m×n×p​，若每个元素占用的存储单元数为l(个)，三维数组中任一元素aijka_{ijk}aijk​的(首)地址是：

LOC(aijk)=LOC[a111]+[(i−1)×n×p+(j−1)×p+(k−1)]×lLOC(a_{ijk})=LOC[a_{111}]+[(i-1)\\times n\\times p+(j-1)\\times p+(k-1)]\\times lLOC(aijk​)=LOC[a111​]+[(i−1)×n×p+(j−1)×p+(k−1)]×l

n维数组中任一元素aj1j2…jna_{j_1j_2…j_n}aj1​j2​…jn​​的(首)地址是：

LOC⁡[aj1j2…jn]=LOC⁡[a11…1]+[(b2×⋯×bn)×(j1−1)+[(b3×⋯×bn)×(j2−1)+…+bn×(jn−1−1)+jn−1]×l\\begin{aligned} \\operatorname{ LOC}[a_{j_1j_2\\dots j_n }]&=\\operatorname{ LOC}[a_{11\\dots1}]\\\\ &+[(b2\\times\\dots\\times b_n)\\times(j_1-1)\\\\ &+[(b3\\times\\dots\\times b_n)\\times(j_2-1)+\\dots\\\\ &+b_n\\times (j_{n-1}-1)+j_n-1]\\times l \\end{aligned}LOC[aj1​j2​…jn​​]​=LOC[a11…1​]+[(b2×⋯×bn​)×(j1​−1)+[(b3×⋯×bn​)×(j2​−1)+…+bn​×(jn−1​−1)+jn​−1]×l​

2. 以“列优先顺序”存储

略

5.3 矩阵的压缩存储

5.3.1 特殊矩阵

1. 对称矩阵

若一个 $n$ 阶方阵 A=(aij)n×nA=(a_{ij})_{n\\times n}A=(aij​)n×n​ 中的元素满足性质：
aij=aji1≤i,j≤nand⁡i≠ja_{ij}=a_{ji} \\quad 1\\le i,j\\le n \\quad \\operatorname{and} \\quad i \\ne j aij​=aji​1≤i,j≤nandi=j

则称$A$为对称矩阵。

对称矩阵中的元素关于主对角线对称，因此，让每一对对称元素 aija_{ij}aij​ 和 aji(i≠j)a_{ji}(i≠j)aji​(i=j) 分配一个存储空间，则 n2n^2n2 个元素压缩存储到 $n(n+1)/2$ 个存储空间，能节约近一半的存储空间。

不失一般性，假设按“行优先顺序”存储下三角形(包括对角线)中的元素。

设用一维数组(向量) $sa[0\dots n(n+1)/2-1]$ 存储 $n$ 阶对称矩阵，如图5-4所示。为了便于访问，必须找出矩阵A中的元素的下标值$（i,j）$和向量sa[k]的下标值k之间的对应关系。

对称矩阵元素 aija_{ij}aij​ 保存在向量sa中的下标值 $k$ 与$（i,j）$之间的对应关系是：
k={i×(i−1)/2+j−1当 i≥j时 j×(j−1)/2+i−1当 i<j时 1≤i,j≤nk=\\left\\{\\begin{array}{ll} i \\times(i-1) / 2+j-1 & \\text { 当 } i \\ge j \\text { 时 } \\\\ j \\times(j-1) / 2+i-1 & \\text { 当 } i<j \\text { 时 } \\end{array} \\quad 1 \\le i, j \\le n\\right.k={i×(i−1)/2+j−1j×(j−1)/2+i−1​ 当 i≥j 时  当 i<j 时 ​1≤i,j≤n
2. 三角矩阵

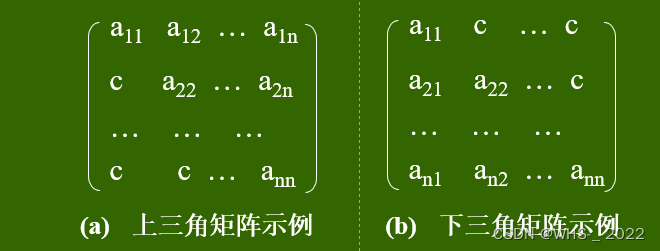

以主对角线划分，三角矩阵有上三角和下三角两种。

上三角矩阵的下三角（不包括主对角线）中的元素均为常数c(一般为0)。下三角矩阵正好相反，它的主对角线上方均为常数

三角矩阵中的重复元素 $c$ 可共享一个存储空间，其余的元素正好有$n(n+1)/2$个，因此，三角矩阵可压缩存储到向量sa[0…n(n+1)/2]中，其中$c$存放在向量的第1个或最后１个分量中。

3.对角矩阵

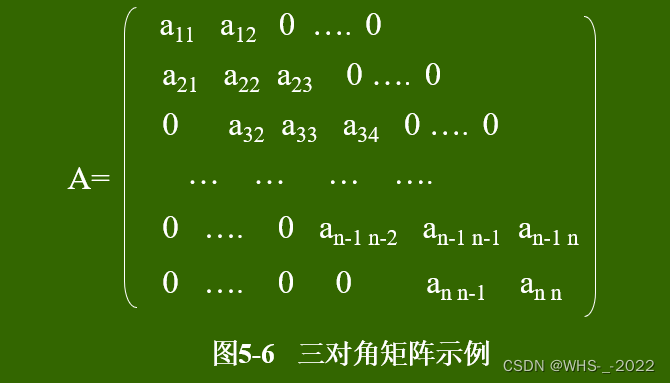

矩阵中，除了主对角线和主对角线上或下方若干条对角线上的元素之外，其余元素皆为零。即所有的非零元素集中在以主对角线为了中心的带状区域中，如图5-6所示。

如上图三对角矩阵，非零元素仅出现在主对角(ai,i,1≤i≤na_{i, i},1\\le i\\le nai,i​,1≤i≤n)上、主对角线上的那条对角线(ai,i+1,1≤i≤n−1a_{i, i+1},1\\le i\\le n-1ai,i+1​,1≤i≤n−1) 、主对角线下的那条对角线上(ai+1,i,1≤i≤n−1a_{i+1, i},1\\le i\\le n-1ai+1,i​,1≤i≤n−1)。显然，当 $|i-j|>1$ 时，元素 aij=0a_{ij}=0aij​=0

对角矩阵可按行优先顺序或对角线顺序，将其压缩存储到一个向量中，并且也能找到每个非零元素和向量下标的对应关系。

对这种矩阵，当以按“行优先顺序”存储时， 第 $1$ 行和第 $n$ 行是 $2$ 个非零元素，其余每行的非零元素都要是 $3$ 个，则需存储的元素个数为 $3n-2$。

5.3.2 稀疏矩阵

稀疏矩阵(Sparse Matrix)：对于稀疏矩阵，目前还没有一个确切的定义。设矩阵A是一个$m\times n$的矩阵中有s个非零元素，设 $\delta =s/(m\times n)$，称$\delta$为稀疏因子，如果某一矩阵的稀疏因子$\delta$满足$\delta \le 0.05$时称为稀疏矩阵，如图5-8所示。

A=(01290000000000000−30000004002400200018000000000000−70000−60000)A=\\left(\\begin{array}{cccccccc} 0 & 12 & 9 & 0 & 0 & 0 & 0 & 0 \\\\ 0 & 0 & 0 & 0 & 0 & 0 & 0 & 0 \\\\ -3 & 0 & 0 & 0 & 0 & 0 & 0 & 4 \\\\ 0 & 0 & 24 & 0 & 0 & 2 & 0 & 0 \\\\ 0 & 18 & 0 & 0 & 0 & 0 & 0 & 0 \\\\ 0 & 0 & 0 & 0 & 0 & 0 & -7 & 0 \\\\ 0 & 0 & 0 & -6 & 0 & 0 & 0 & 0 \\end{array}\\right)A=​00−30000​120001800​90024000​000000−6​0000000​0002000​00000−70​0040000​​

typedef struct
{int rn; /*   行数   */int cn; /*   列数   */int tn; /*    非0元素个数   */Triple data[MAX_SIZE];
} TMatrix;

求转置矩阵的基本算法思想是：

方法一：
算法思想：按稀疏矩阵A的三元组表a.data中的列次序依次找到相应的三元组存入b.data中。

① 将矩阵的行、列下标值交换。即将三元组表中的行、列位置值i 、j相互交换；

② 重排三元组表中元素的顺序。即交换后仍然是按行优先顺序排序的。

void TransMatrix(TMatrix a, TMatrix &b)
{int p, q, col;b.rn = a.cn;b.cn = a.rn;b.tn = a.tn;/*    置三元组表b.data的行、列数和非0元素个数 */if (b.tn == 0)printf(“ The Matrix A = 0\\n”);else/* 仔细结合P98图 */{q = 1;for (col = 1; col <= a.cn; col++)/* 每循环一次找到转置后行号为col的若干三元组  */for (p = 1; p <= a.tn; p++)/*   循环次数是第col行中非0元素个数   */if (a.data[p].col == col){b.data[q].row = a.data[p].col;b.data[q].col = a.data[p].row;b.data[q].value = a.data[p].value;q++; /*表示下次要交换的三元组*/}}
}

当非零元素的个数tn和$m\times n$同数量级时，算法TransMatrix的时间复杂度为O(m×n2)O(m\\times n^2)O(m×n2)。

而一般传统矩阵的转置算法为：

for (col = 1; col <= n; ++col)for (row = 0; row <= m; ++row)b[col][row] = a[row][col];

其时间复杂度为$O(m\times n)$。

方法二:

(快速转置的算法)

col 12345678num [col ]12210111cpot [col]12467789\\begin{array}{|c|c|c|c|c|c|c|c|c|} \\hline \\text { col } & 1 & 2 & 3 & 4 & 5 & 6 & 7 & 8 \\\\ \\hline \\text { num }[\\text { col }] & 1 & 2 & 2 & 1 & 0 & 1 & 1 & 1 \\\\ \\hline \\text { cpot }[\\mathrm{col}] & 1 & 2 & 4 & 6 & 7 & 7 & 8 & 9 \\\\ \\hline \\end{array} col  num [ col ] cpot [col]​111​222​324​416​507​617​718​819​​

显然有位置对应关系：

{cpot⁡[1]=1cpot⁡[col⁡]=cpot⁡[col⁡−1]+num [col⁡−1]2≤col⁡≤a⋅cn\\left\\{\\begin{array}{l} \\operatorname{cpot}[1]=1 \\\\ \\operatorname{cpot}[\\operatorname{col}]=\\operatorname{cpot}[\\operatorname{col}-1]+\\text { num }[\\operatorname{col}-1] \\quad 2 \\leq \\operatorname{col} \\leq a \\cdot c n \\end{array}\\right.{cpot[1]=1cpot[col]=cpot[col−1]+ num [col−1]2≤col≤a⋅cn​

void FastTransMatrix(TMatrix a, TMatrix &b)
{int p, q, col, k;int num[MAX_SIZE], copt[MAX_SIZE];/*   置三元组表b.data的行、列数和非0元素个数  */b.rn = a.cn;b.cn = a.rn;b.tn = a.tn;if (b.tn == 0)printf(“The Matrix A = 0\\n”);else{for (col = 1; col <= a.cn; ++col)num[col] = 0;/*  向量num[]初始化为0   */for (k = 1; k <= a.tn; ++k)++num[a.data[k].col] /*   求原矩阵中每一列非0元素个数  结合课本９８－９９表*/for (cpot[1] = 1, col = 2; col <= a.cn; ++col)cpot[col] = cpot[col - 1] + num[col - 1];/*  求第col列中第一个非0元在b.data中的序号 */for (p = 1; p <= a.tn; ++p) /*处理a的第p个元素*/{col = a.data[p].col;q = cpot[col];b.data[q].row = a.data[p].col;b.data[q].col = a.data[p].row;b.data[q].value = a.data[p].value;++cpot[col]; /*至关重要!!当本列中有多个元素，下一元素位置加一*/}}
}

5.4 广义表

在第2章中，我们把线性表定义为$n(n\ge 0)$个元素$a1,a2,\dots ,an$的有穷序列，该序列中的所有元素具有相同的数据类型且只能是原子项(Atom)。所谓原子项可以是一个数或一个结构，是指结构上不可再分的。若放松对元素的这种限制，容许它们具有其自身结构，就产生了广义表的概念。

广义表(Lists，又称为列表 )：是由$n(n\ge 0)$个元素组成的有穷序列： $LS=(a1，a2，\dots ，an)$

习惯上：原子用小写字母，子表用大写字母。

若广义表LS非空时：

• 其余元素组成的子表称为表尾；(a2，a3，…，an)

• 广义表中所包含的元素(包括原子和子表)的个数称为表的长度。

• 广义表中括号的最大层数称为表深 (度)。

• 广义表中括号第一层的元素个数称为表长

• $a1$ (表中第一个元素)称为表头；

根据对表头、表尾的定义，任何一个非空广义表的表头可以是原子，也可以是子表， 而表尾必定是广义表。

广义 表 表长n 表深h A=()01B=(e)11C=(a,(b,c,d))22D=(A,B,C)33E=(a,E)2∞F=(())12\\begin{array}{|l|c|c|} \\hline \\text { 广义 表 } & \\text { 表长n } & \\text { 表深h } \\\\ \\hline \\mathbf{A}=() & 0 & 1 \\\\ \\hline \\mathbf{B}=(e) & 1 & 1 \\\\ \\hline \\mathbf{C}=(a,(b, c, d)) & 2 & 2 \\\\ \\hline \\mathbf{D}=(\\mathbf{A}, \\mathbf{B}, \\mathbf{C}) & 3 & 3 \\\\ \\hline \\mathbf{E}=(a, \\mathbf{E}) & 2 & \\infty \\\\ \\hline \\mathbf{F}=(()) & 1 & 2\\\\ \\hline \\end{array} 广义 表 A=()B=(e)C=(a,(b,c,d))D=(A,B,C)E=(a,E)F=(())​ 表长n 012321​ 表深h 1123∞2​​

5.4.1 广义表的存储结构

由于广义表中的数据元素具有不同的结构，通常用链式存储结构表示，每个数据元素用一个结点表示。因此，广义表中就有两类结点：

◆ 一类是表结点，用来表示广义表项，由标志域，表头指针域，表尾指针域组成;

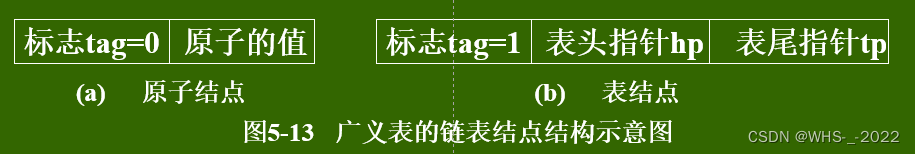

◆ 另一类是原子结点，用来表示原子项，由标志域，原子的值域组成。如图5-13所示。

只要广义表非空，都是由表头和表尾组成。即一个确定的表头和表尾就唯一确定一个广义表。

typedef struct GLNode
{int tag; /*  标志域，为1：表结点;为0 ：原子结点  */union{elemtype value; /* 原子结点的值域  */struct{struct GLNode *hp, *tp;} ptr; /*  ptr和atom两成员共用  */};
} *GList; /* 广义表类型  */

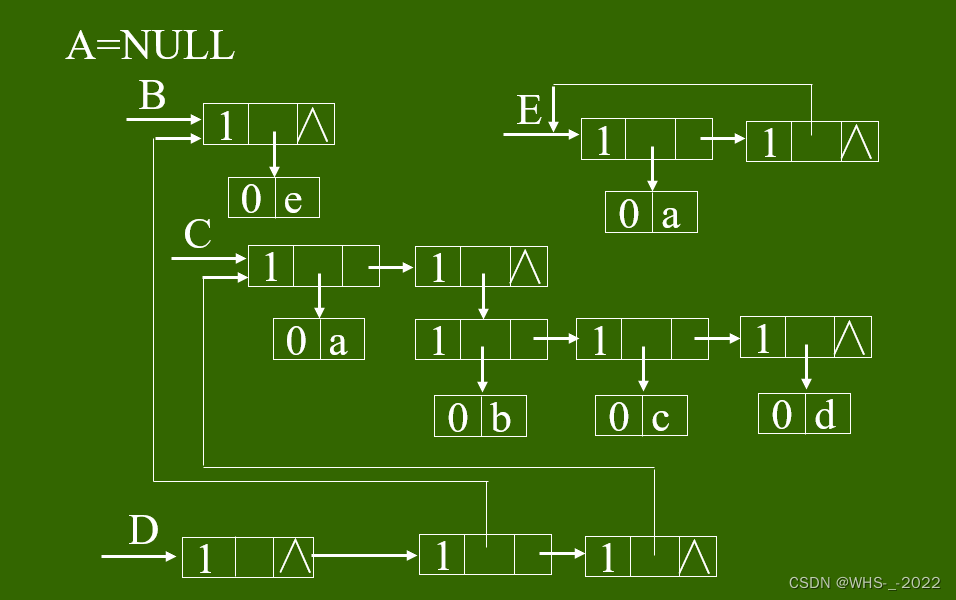

例： 对$A=()$，$B=(e)$，$C=(a,(b,c,d))$，$D=(A,B,C)$，$E=(a,E)$的广义表的存储结构如图5-14所示。
